搜索Midas和桥博的组合对应关系
2016-12-13 by:CAE仿真在线 来源:互联网
相信在用桥博做了桥梁计算之后,再用midas计算,刚开始会遇到一个很普遍的问题。那就是:midas里面的荷载组合跟桥博是如何对应的?
说实话,对于初学者来说,midas的前处理(建模阶段)相对来说还算比较容易的,但是后处理(结果分析)阶段跟桥博相比就显的有些无从下手了。毕竟两个计算软件是不同的国家开发的。
桥博作为我们国内最优秀的桥梁专业类的计算软件,比较符合我们中国人的习惯,而且做起直线桥、一般的杆系桥很快捷。而midas这个韩国人开发的软件,里面多多少少总有些地方我们不是很习惯。这两个软件都是很好的软件,对我们的桥梁设计提供了很大的帮助,当然同时也存在很大的不同,各有千秋。
下面我就荷载组合这个问题来说明一下他们的区别与联系。
-
桥博荷载组合
a.桥博里面常用的荷载组合有:
-
承载能力极限状态组合Ⅰ:基本组合
-
正常使用极限状态组合Ⅰ:长期效应组合
-
正常使用极限状态组合Ⅱ:短期效应组合
-
正常使用极限状态组合Ⅲ:标准值组合
相应荷载组合的基本定义可以查看规范JTG D60-2004第4.1.6条~第4.1.7条的相关规定。
-
b.桥博里面荷载组合的应用:
1、钢筋混凝土构件设计:
-
承载能力极限状态强度验算:查看承载能力极限状态荷载组合I强度验算结果;
-
正常使用极限状态裂缝宽度验算:查看正常使用极限状态荷载组合II裂缝验算结果;
-
构件的各种应力可供参考,建议用户对钢筋混凝土构件的压应力应有所控制;
2、预应力混凝土构件设计:
-
承载能力极限状态强度验算:查看承载能力极限状态荷载组合I强度验算结果;
-
正常使用极限状态应力验算:
-
法向压应力:查看正常使用极限状态荷载组合III应力验算结果;(最大压应力验算结果)
-
法向拉应力(抗裂性):
-
全预应力构件:查看正常使用极限状态荷载组合II应力验算结果;(最大拉应力验算结果)
-
部分预应力A类构件:
-
长期效应组合:查看正常使用极限状态荷载组合I应力验算结果;(最大拉应力验算结果)
-
短期效应组合:查看正常使用极限状态荷载组合II应力验算结果;(最大拉应力验算结果)
-
-
-
主压应力:查看正常使用极限状态荷载组合III应力验算结果;(最大主压应力验算结果)
-
主拉应力:查看正常使用极限状态荷载组合II应力验算结果;(最大主拉应力验算结果)
-
简单记忆如下:
-
组合III:最大法向压应力、最大主压应力需要满足;
-
组合I、II:最大法向拉应力、主拉应力需要满足。
-
-
-
Midas荷载组合
Midas里的荷载组合一般是根据施工阶段分析添加的荷载软件自动组合的。下面以一个4×30(满堂支架)施工的模型为例说明。
-
用midas打开本模型,然后点midas上菜单上的:结果—荷载组合。如图:
-
会显示如图界面:
-
midas提供了4种生成荷载组合的选择:一般、钢结构设计、混凝土设计、SRC设计。我们需要根据所设计的构件类型选择相应选项。对于我们常做的预应力混凝土桥,我比较习惯选择"一般"生成的方法。
然后点"自动生成"机会出现如图的选择窗口:
然后选择相应的材料和规范,以及荷载组合类型(这里我只考虑桥梁的静力荷载效应,所以我不选择"偶然组合")。点击确认,就会自动生成如图的组合类型:
由图所示共生成了27种组合类型,从图中我们可以清晰看出:1-12组合式基本组合,13是极限组合,14-18是短期组合,19-21长期组合,22-24是弹性阶段应力验算组合,25-27是三种包络组合。
1-24是分项组合,25-27是包络组合。
1)、 点击25号组合:右边的荷载工况和系数显示的是:
25号组合式1-12号的包络组合(即25号包络了1-12号的最大最小值),这个包络组合相当于是:规范上的基本组合,对应于桥博里面的承载能力极限状态组合Ⅰ。
2)、点击26号组合:
显示26号组合是包络了13-21号组合的。相当于26号组合是正常使用组合长、短期效应的最大最小包络值。这个组合相对应于桥博里面的正常使用组合I、II。由于是包络在一起的,所以不是很好用,我一般喜欢把他们区分开。
另外添加2个组合:28:正常使用组合I;29:正常使用组合II。
其中28号组合包络:19-21号组合
其中29号组合包络:14-18号组合。
这样就很清楚了,就跟桥博对应起来了:
28号组合相当于长期效应组合,对应桥博里面的正常使用组合I;
29号组合相当于短期效应组合,对应桥博里面的正常使用组合II。
3)、27号组合。
我们查看27号的组合内容包络了22-24号组合。即包络了弹性阶段应力验算的三个分项组合。我们查看22-24号组合的组合系数均为1.0。所以22-24为标准值组合的三个分项组合形式。
27号组合即为标准值组合,对应桥博里面的正常使用组合III。
到此midas里面的荷载组合基本上介绍完毕了。剩下的工作就是使用这些组合类型查看相应的内力。
-
midas应力查看

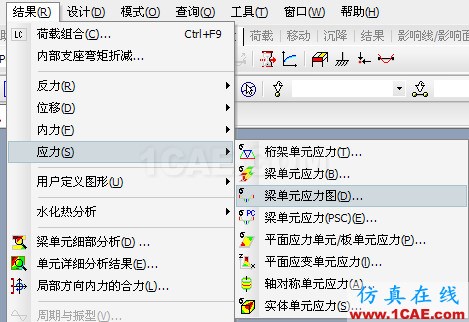

点击midas上菜单:结果-应力。
其中:"梁单元应力图"对应于桥博里面的正应力;
"梁单元应力(PSC)"对应于桥博里面的正应力。
