CAE在空气导管中的解决方案
空气导管的结构强度是通讯设备行业在可靠性设计中所关心的最基本的问题,通过CAE仿真指出垂直、侧向、纵向三个方向空气导管的应力分析等,为进一步改进结构设计提供了理论依据,为通讯设备行业在提高可靠性、降低产品的损坏率、压缩成本方面起到了显著的作用。
产品问题概述:
客户原始设计的最大等效应力是否会超过材料屈服强度,材料是否失效,产品是否安全?我司通过CAE仿真,发现三个方向受力的空气导管的最大等效应力都低于材料屈服强度,产品安全。
原图模型(如下图所示):
计算结果

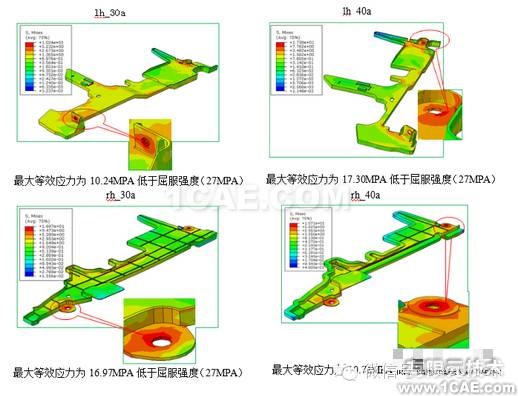

(1) 垂直方向的应力分析:

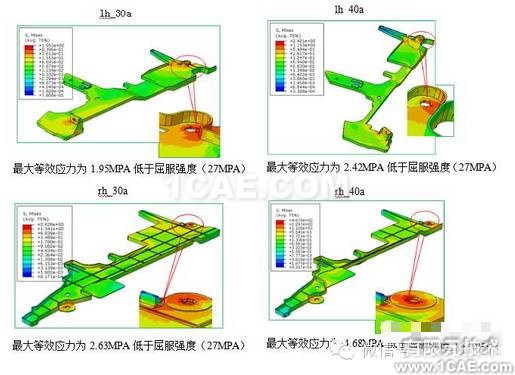

(2)侧向方向的应力分析:

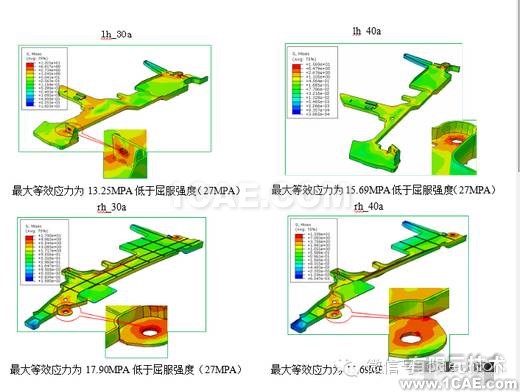

(3)纵向方向的应力分析:
结论
垂直、侧向、纵向三个方向受力的四种不同类型的空气导管的最大等效应力都低于材料屈服强度,产品安全。
使用软件
Abaqus/standard
