Abaqus有限元分析中的几种部件（Part）类型

2016-08-09 by:CAE仿真在线来源:互联网

Abaqus有限元分析中,第一步就是建模abaqus建模,即创建(或导入CAD创建的)部件,那么它可以定义几种类型的部件(Part)呢?目前,包含的部件类型及其特点如下:

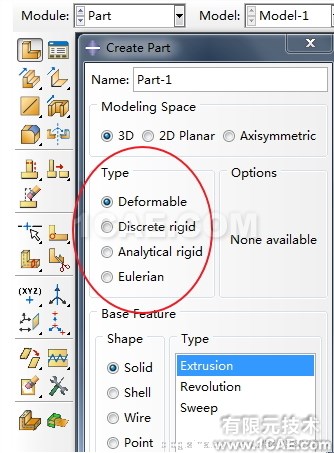

Abaqus有限元分析中的几种部件类型

可变形部件(Deformable):任意形状的,可以包含不同维数的特征(实体、面、线),在载荷作用下可以变形;

离散刚体部件(Discrete rigid):任意形状的,在载荷作用下不可以变形;

解析刚体部件(Analytical rigid):只可以用直线、圆弧和抛物线创建形状,在载荷作用下不可以变形;

欧拉部件(Eulerian):实体区域,定义在欧拉分析中材料可以流动的区域。

对于关心的部件,通常做成可变形体。

Abaqus把刚体分为了离散刚体和解析刚体,两者均不可变形。对于不是我们关心的部件,且刚度无限大的时候,可以将物体做成刚体,不参与变形、应力等的计算,这样可以大大提高计算效率。二者的区别是,离散刚体是把几何体离散成了节点和单元,生成网格但不参与计算,可以应用到任意形状的几何体上;解析刚体则直接利用几何体的模型,要求形状比较规则,只关心与变形体接触的表面部分,内部结构可以忽略。

欧拉部件(6.8版本后才有)模拟的是材料流动的情况,在流体类分析中使用。

在分析中,可根据实际情况进行定义。
