ABAQUS多工况分析实例详解

2016-10-27  by:CAE仿真在线  来源:互联网

ABAQUS多工况分析应用于结构在一系列不同工况作用下的线性响应,与多步的线性摄动分析功能相当,但一般情况下更为高效。当结构承受多种不同类型的载荷时,多工况分析将非常有用,这在许多工业领域非常常见,例如飞机飞行过程(起飞、爬升、巡航、俯冲、着陆和滑行)中经历的不同载荷。下图是对多工况分析过程的一些说明。

对于多工况分析还需注意:(1)多工况分析可以包含前述通用分析步(基状态)的非线性效应;(2)在多工况中不能预定义场变量,也不能从某一工况进行重启动分析;(3)在含有压电单元的模型中以及灵敏度设计分析中不能进行多工况分析。

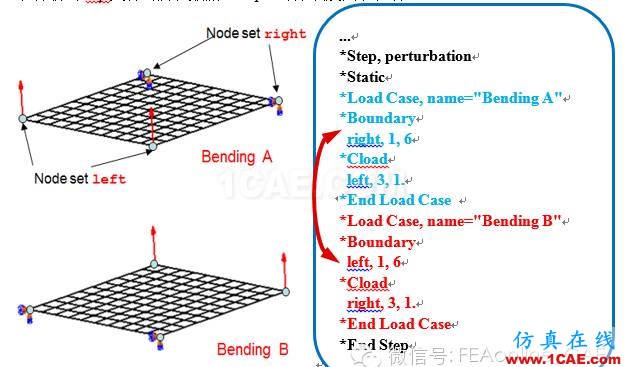

在ABAQUS中可以通过直接导入inp文件的方式进行多工况分析,其中多工况的定义是以*LOAD CASE开始、以*END LOAD CASE结束。下图所示为多工况分析的inp文件的历程数据(step)部分以及图示说明。

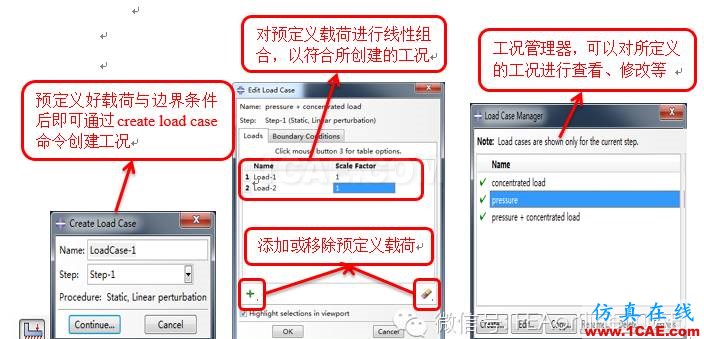

ABAQUS中多工况分析另一种实现方式是在Abaqus/CAE建模环境中进行,在Load模块,Create Load Case命令可以进行多工况的定义,如下图所示。

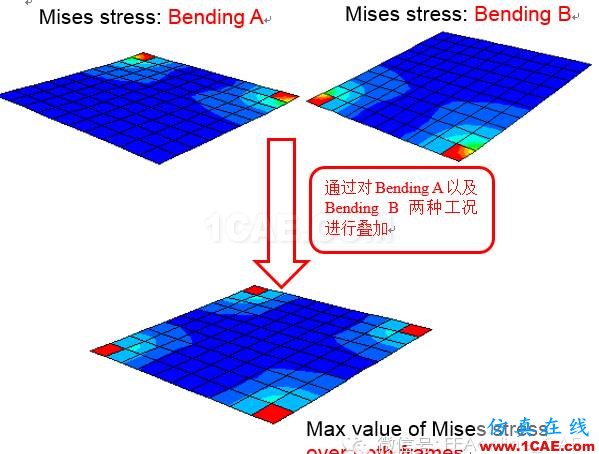

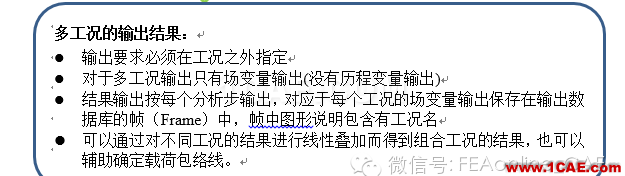

多工况分析结果查看时,须注意每个工况的场变量输出保存在输出数据库的帧中,另外还可以对不同工况的结果进行线性叠加而得到组合工况的结果,也可以辅助确定载荷包络线,如下图所示。
