搜索ABAQUS中建立自己的材料库
2016-11-14 by:CAE仿真在线 来源:互联网
在做一些模型的材料参数分析时不断地变化输入材料模型数据是比较繁杂的,比如我使用的混凝土强度和钢材强度,因此我在ABAQUS中建立了材料库,每次模型只需直接从材料库中添加对应强度的材料模型即可,很方便。
长话短说,我们一起看看怎么定义使用材料库吧。
新建材料库
➤在Property模块中先定义一些自己想要保存的材料模型,比如常见的混凝土和钢材材料等,本文建立了不同强度的材料。
➤进入Property模块时,CAE界面左侧常用于显示模型树的一栏中会出现材料库Material Library。

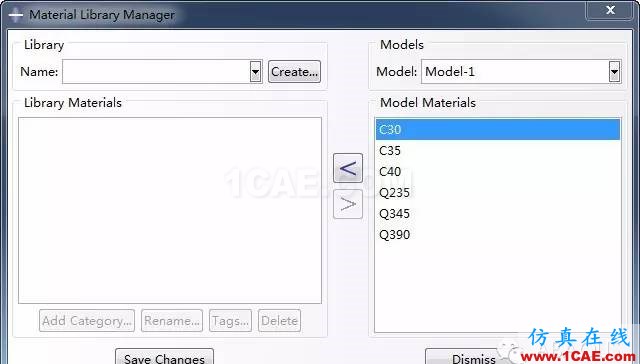

➤点击Name一行的材料库管理器Material Library Manager,弹出定义材料库的对话框界面。
➤点击Creat,定义新的材料库。
➤输入材料库名称,选择存储位置(Home位于ABAQUS的数据定义的目录下,例如在我电脑的位置是:C:\Users\lihuawei\abaqus_plugins中,Current是当前工作目录下,如:D:\temp\abaqus_plugins)。
➤点击OK,在上述的目录下会生成MyMaterialLibrary.lib文件,同时界面中Library Materials增加了新定义的材料库的总目录。

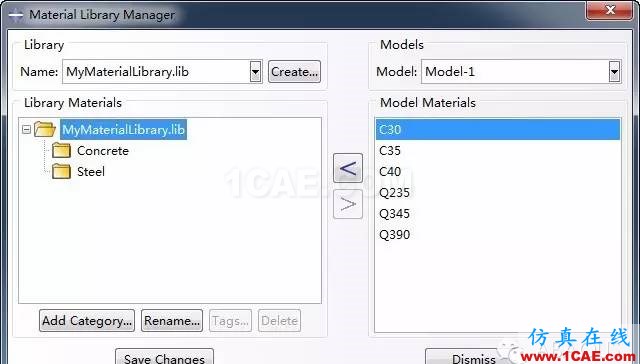

➤点击Add Category,分别添加Concrete和Steel的子目录。
➤分别在Concrete和Steel的子目录下点击左箭头

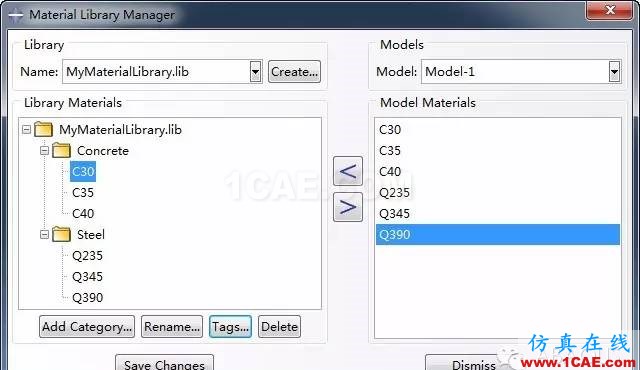

,添加对应的材料,添加完如下图所示。
➤点击Rename可以重命名材料,点击Tags可对每个具体的材料模型添加标签说明。
➤完成定以后,点击Save Changes。此时完成了材料库的定义,如果需要再新加材料模型是,打开材料库管理器,按上述操作继续添加即可。
使用材料库
有了自己的材料库后,从材料库向CAE模型中导入材料模型有两种方法:
➀ 使用时先进入Property模块,在材料库中选择需要添加的材料模型名称,比如C30,再点击应力应变关系的图标
,就可将该材料模型添加到当前模型中。
➁ 进入Property模块,打开材料库管理器,点击需要添加的材料,在Model一栏选择模型名称(比如Model-1),然后点击右箭头
,就可将该材料添加到Model-1模型的材料模块中。
能用到的基本功能就介绍到这里了,如果大家觉得还不过瘾,来看看帮助文档怎么说吧!
Abaqus/CAE User's Guide
Using material libraries
