Abaqus中创建零厚度cohesive单元的几种方式

2016-11-14  by:CAE仿真在线  来源:互联网

基于0厚度cohesive单元的冰雹随机开裂分析

本帖主要介绍四种在abaqus 中创建零厚度cohesive单元的方法,现列举四种方法如下:

1.网格节点偏移

先生成孤立网格,在Edit mesh工具中,选择node →edit ,将需要偏置的节点按照偏移距离进行设置即可,如下图所示。

Abaqus中创建零厚度cohesive单元的几种方式abaqus有限元培训资料图片1

2.网格节点投影

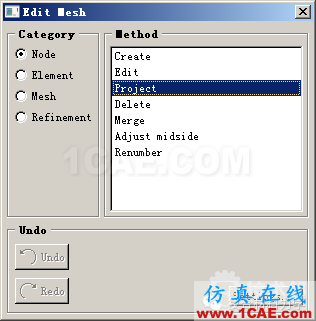

先生成孤立网格,在Edit mesh工具中,选择node →project ,将需要投影的节点投影到指定的单元面上。如下图所示

Abaqus中创建零厚度cohesive单元的几种方式abaqus有限元培训资料图片2

以上两种方法都是基于孤立网格进行操作,适合简单的平板结构。

3.高版本Abaqus直接生成

如果你有高版本的abaqus 比如2016版,那么很幸运,这个版本自带了插入cohesive的工具,并且同时支持基于几何的网格和孤立网格。该功能同样位于Edit mesh工具栏,mesh→insert cohesive seams按键,如下图所示。

Abaqus中创建零厚度cohesive单元的几种方式abaqus有限元图片3

该功能模块,较为强大,能对复杂,曲面结构插入cohesive,但是不能实现任意两个单元面之间插入cohesive。


4.自定义脚本

如果你想模拟随你开裂,想在任意两个单元之间插入零厚度的cohesive,只能自己编写脚本,去修改模型CAE或者修改inp文件,现在提供一下这种方法的思路,如下:

Abaqus中创建零厚度cohesive单元的几种方式abaqus有限元图片4

即先将原单元离散,然后提取原相邻单元共用面上的节点,复制该节点,进行网格重构。以一个实心圆球为例,下图左为六面体单元组成的网格模型,右图为插入的零厚度cohesive单元,该方法可以实现任意结构任意单元面之间插入0厚度的cohesive单元。

Abaqus中创建零厚度cohesive单元的几种方式abaqus有限元图片5
