搜索ABAQUS在等通道转角挤压（ECAP）成形中的应用案例
2016-11-14 by:CAE仿真在线 来源:互联网

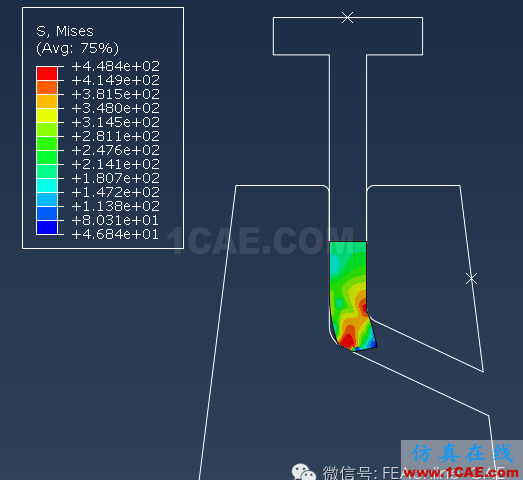

ECAP全称为Equal-channel-angular Pressing上世纪70年代初由苏联人Segal提出,装置示意图如图所示。材料在模具转角处受到强烈的剪切变形,而横截面尺寸基本保持不变,,故可反复进行挤压,从而积累大量应变,可用于细化材料晶粒,被视为块体超细晶材料的制备技术之一。
ABAQUS是全球范围内功能最为强大的非线性有限元软件之一,在处理这种大变形问题上有自己独有的优势。ABAQUS/CAE模块可以快速的进行几何模型的建立,其便利程度和市面上常见的三维软件相当,在模型的前处理建模过程中,运用ABAQUS/CAE能够较为快速和准确的建立有限元模型。

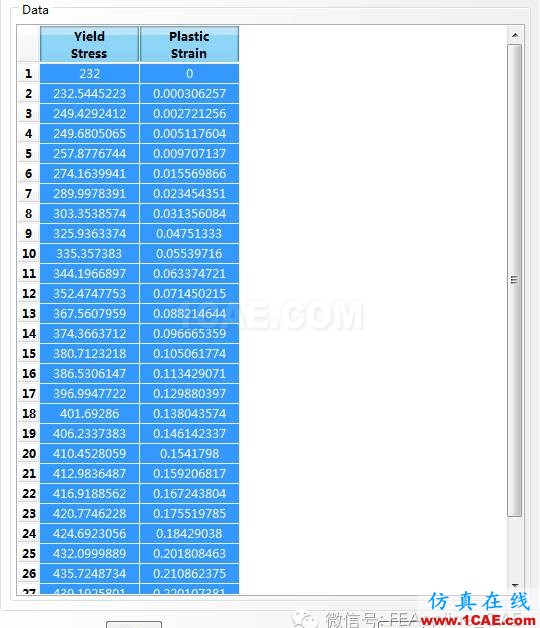

在ABAQUS/CAE中定义所有前处理工作,包括零件装配、网格划分、边界条件及载荷施加和分析步定义。材料使用非线性塑性材料参数,完成所有定义后提交ABAQUS求解器计算。

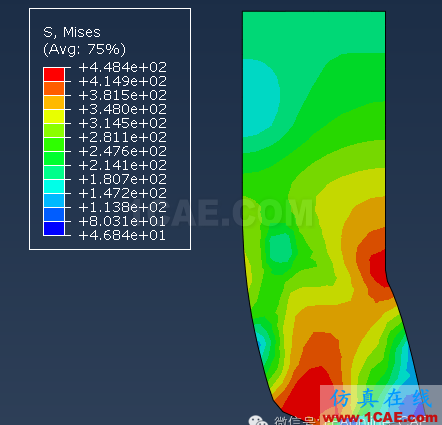

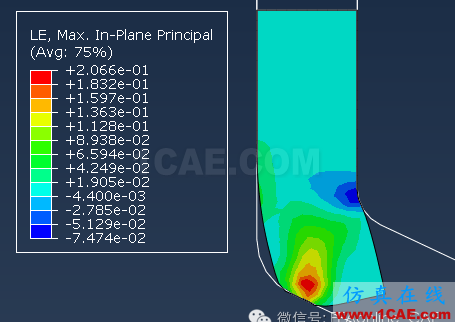

可以看到在转角处出现了应力较为集中的区域,这与实际情况是符合的,不同的转角角度对ECAP工艺的成形效果影响显著。
运用ABAQUS对ECAP过程的不同参数进行仿真模拟,可以大大提高研究的效率,对理论的研究和生产工艺的改进有很大的帮助,ABAQUS在解决大变形问题时,有其特有的优势,既可以运用ABAQUS/Standard求解器进行求解简单各种非线性问题,也可以用ABAQUS/Explicit进行复杂接触和边界条件非线性问题。
