Abaqus谐响应分析关键点

2016-11-24  by:CAE仿真在线  来源:互联网

一. 为什么要进行谐响应分析?

谐响应分析用于确定一个线性结构在经受随时间按正弦规律变化时的稳态响应。不考虑载荷刚施加上去的瞬态效应。简而言之,在某方向谐载荷激励下,能够确定该载荷下线性结构在同方向振型频率出现的响应峰值及相位角。谐响应分析对于预判经受长期振动载荷的旋转机械的强度具有及其重要的作用。

二. 谐载荷的特点:

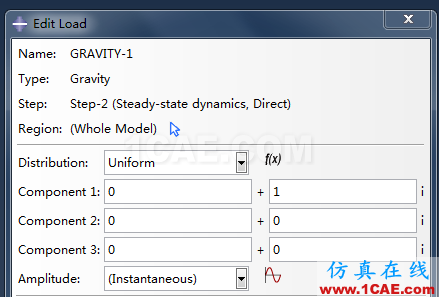

谐载荷可以定义幅值和相位角也可以定义实部和虚部,两者有相同的含义。具体见下面图片。

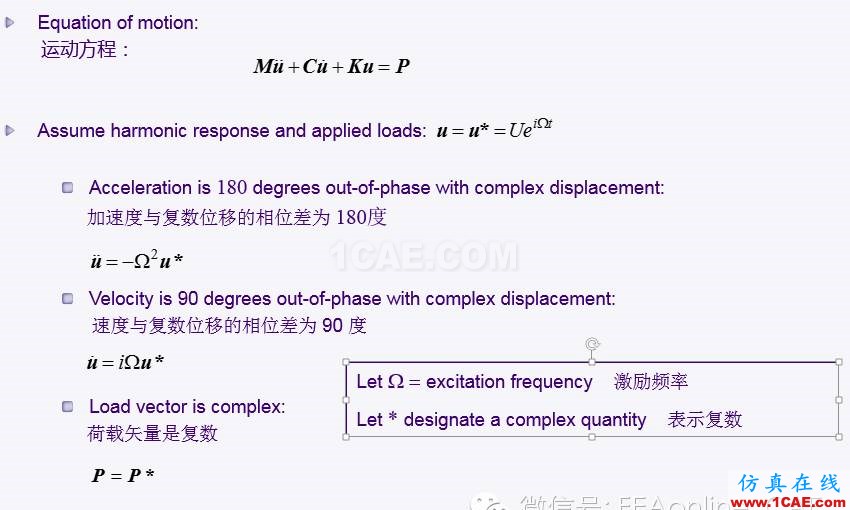

几个关键的概念要搞清楚,如下图所示:

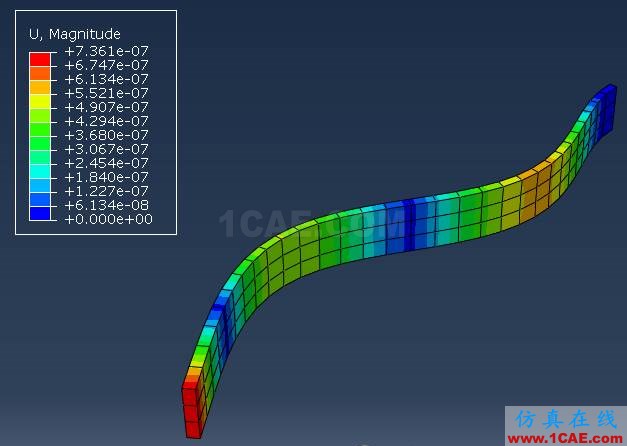

计算结果如下图所示:

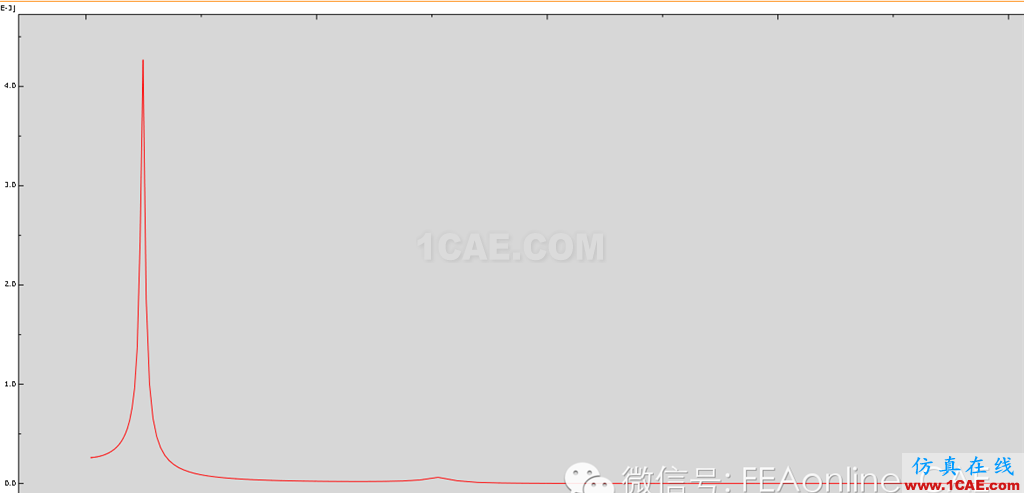

响应位移幅频曲线如下图所示:

由上图可知,结构在X方向有两个频率峰值,随着频率的增大,响应的能量由于阻尼的衰减作用,第2个峰值为第一个峰值的1/5。
