大多数情况的有限元模拟,可能并不会有那么规则的几何。有的时候又想用六面体网格,软件自动产生的过渡网格太丑,咋办?于是,有那么一种过渡网格经常在文献中出现
其实吧,这种过渡网格也只是看着好看,但精度如何,难说。不过在非重点关注区域,这种网格的应用范围的确挺广。我们来看下怎么在HyperMesh中生成这种网格。

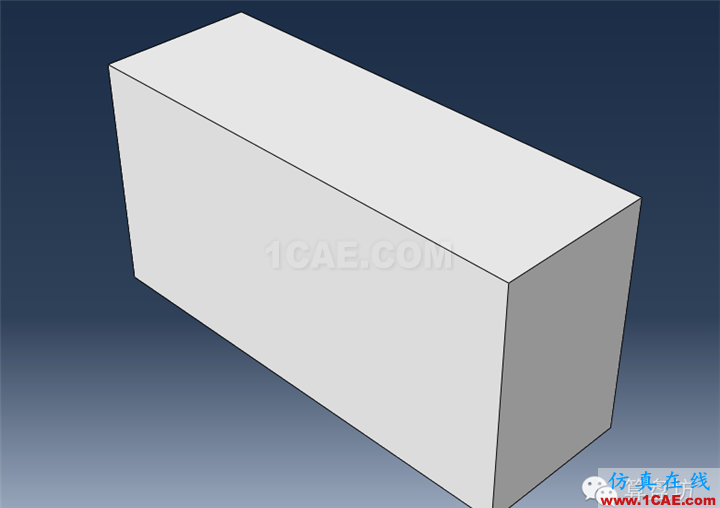

首先还是先用Abaqus生成一个几何。

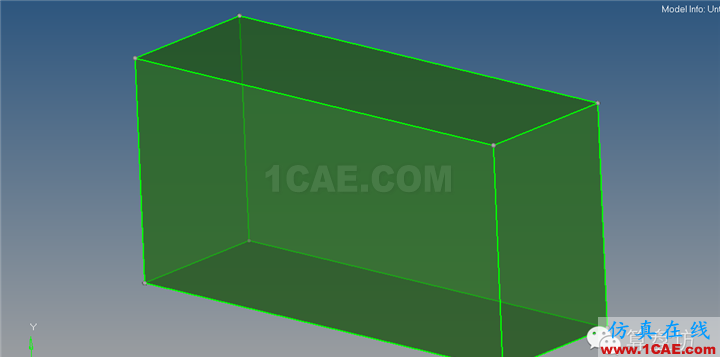

然后我们到处igs文件。用HyperMesh导入

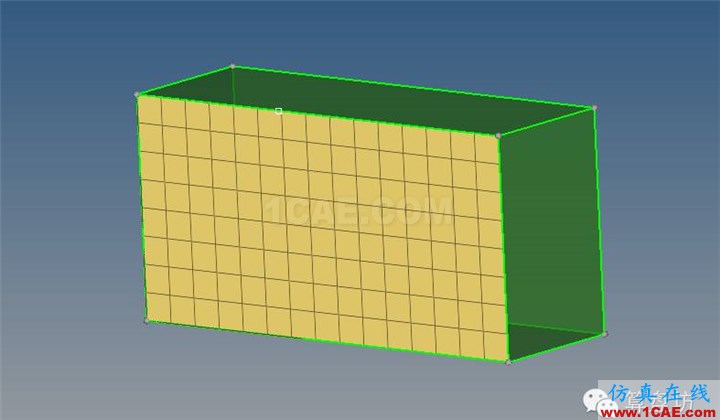

我们先生成一个二维网格

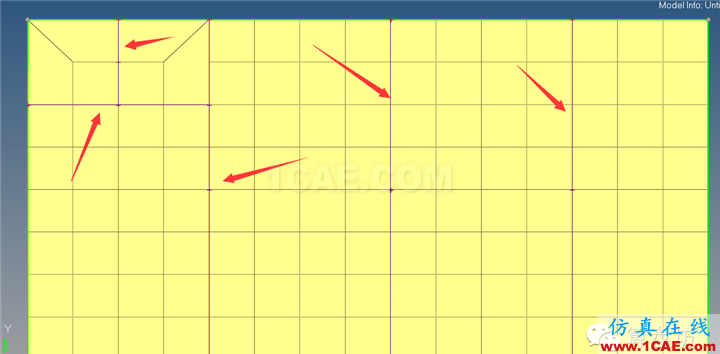

然后做下相应的辅助线。就是类似下图那样的辅助线,各位根据自己的需求进行添加。

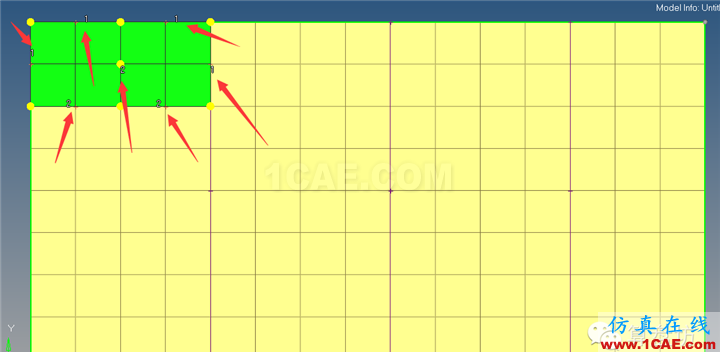

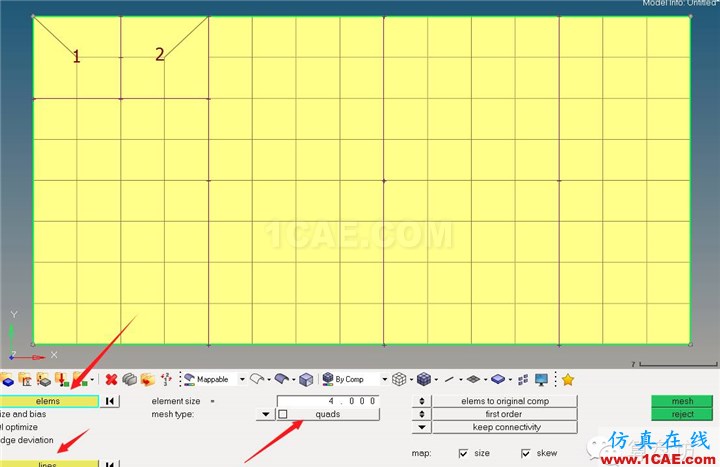

在二维网格中按照下图的设置,即先选定图中1和2处的几个网格,然后调整辅助线上的种子数量即可。
然后依次做辅助线即可。
好了,今天不多说了,明天第一天上班了。够短吧?各位宝宝只要记住,想要高质量网格,Abaqus中就多多剖分,HM中就多多画辅助线。哇咔咔。
