1、子模型关键技术:
1> 驱动变量,分为两种,一种是基于节点(node)的位移作为驱动(较常用),
进行插值(插值到子模型边界);一种是基于面(surface)的应力作为驱
动,使用应力场去插值子模型边界单元的高斯积分点处的应力。
2> 基于节点的子模型可用于:shell-to-shell、shell-to-solid、solid-to-solid、
Membrane-to-membrane、Acoustic-to-structure;基于surface的子模型只能
用于solid-to-solid。
3> 基于节点(node)的子模型和基于面(surface)的子模型可以独立使用或
者混合使用。
2、Abaqus顺序热力耦合子模型处理方法,如下流程图:
上图是两种顺序热力耦合的子模型方法,对比以上两个流程可以看出,前者比后者多进行了一次热传导子模型分析。对于较复杂的热分析结果,前者精度更高,后者会引起非自然热应变。
3、Abaqus完全热力耦合子模型处理方法

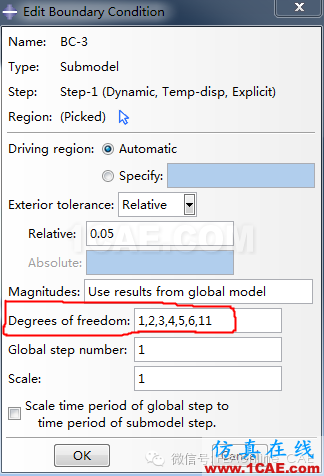

由于在完全热力耦合过程中,压力、温度都是时间的历程数据,Abaqus完全热力耦合子模型能够读取全局模型中随时间历程变化的场输出结果,而不是只读取分析步最后一时刻的场输出结果。因此在全局模型计算中尽量增加位移、温度等结果的输出频率。注意对于完全热力耦合子模型技术,驱动变量同时为位移自由度与温度自由度,且两种驱动变量同时作用。
建议可在场输出设置中定义等时间段输出,这样方便最终对比子模型与全局模型某一时刻的结果,从而确保子模型建立的正确性;
下图是一简单完全热力耦合分析实例子模型与全局模型结果对比图:

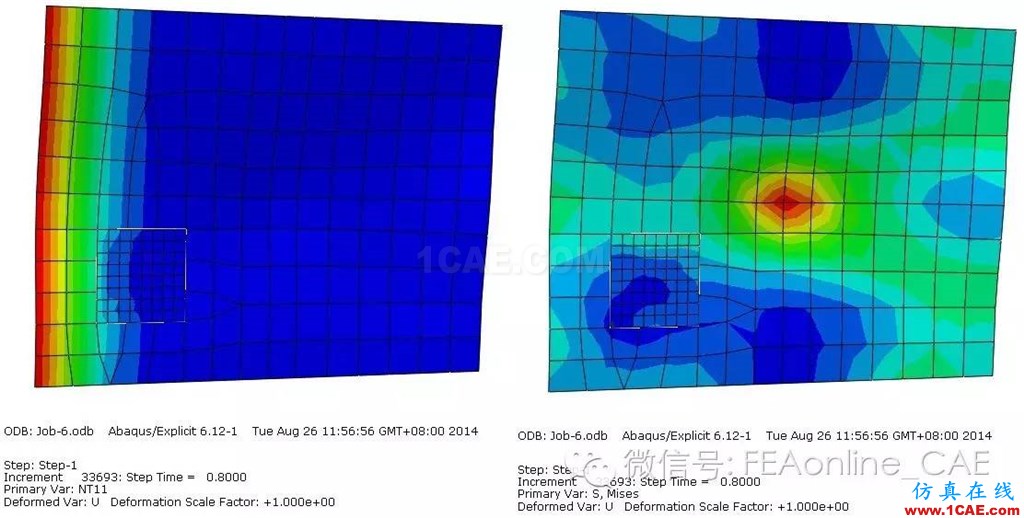

时间为0.8s时的温度云图 时间为0.8s时的应力云图

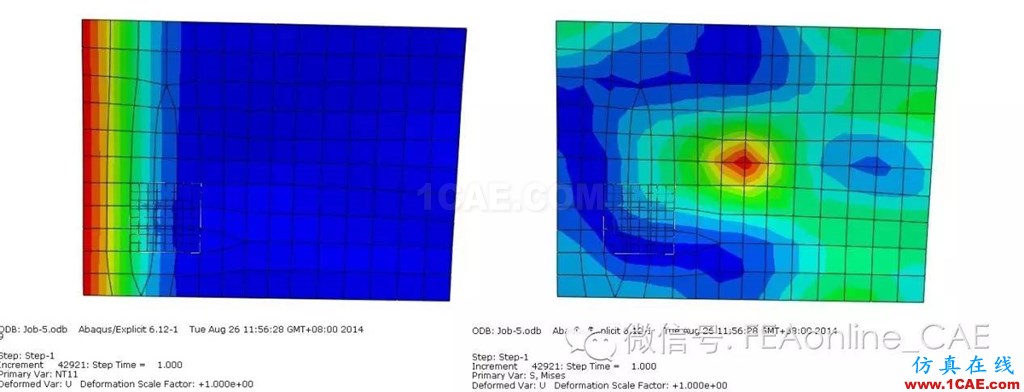

时间为1s时的温度云图 时间为1s时的应力云图
