绝大多数人都不会用的ABAQUS透明方法

2016-12-10  by:CAE仿真在线  来源:互联网

ABAQUS的后处理也是一款非常强大的后处理器,但软件提供了这么多的功能,我们都会用吗。答案是不一定。今天我们就来看看绝大多数人都不会用的透明方法,实现局部透明,给你更清晰、更漂亮、更拉风的图形显示体验。

1. 创建显示组:分别将需要透明的和不需要透明的创建2个显示组。当然如果多个部位需要创建不同的透明度,可以设置多个显示组。

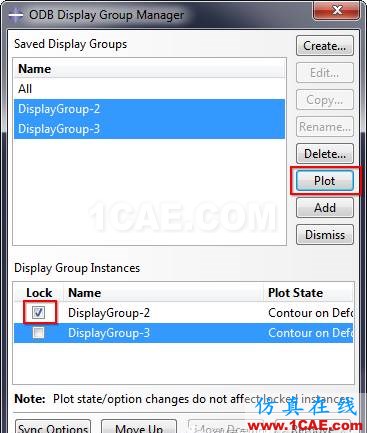

2. 打开显示组管理,选中创建的两个显示组,然后点击Plot,勾选不需要透明的显示组前面的Lock。

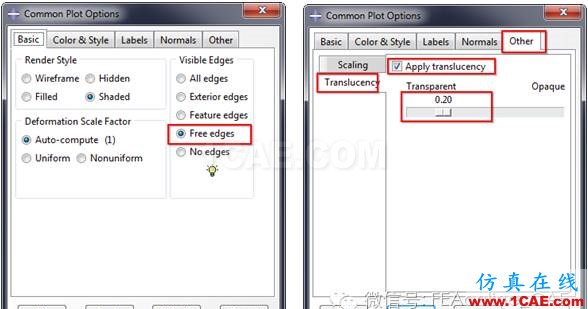

3. 打开Common Plot Options,显示自由边。然后再切换到Other标签,设置透明度。

4. 经过上面的这简单几步,就能对不同零件设置不同的透明度,开启神奇的后处理之旅吧。
