众所周知,我们在做三维钻削和铣削仿真时,由于ABAQUS自带的建模功能不够强大,不能直接画出麻花钻和立铣刀等三维刀具模型,因此我们需要在UG、PROE等软件中建模,然后导出通用格式,再导入ABAQUS中。常用的模型通用格式有IGES与STEP,那么这两种格式有什么区别呢?究竟哪种更适合我们的切削仿真呢?
下面我结合案例为大家详细解释一下:
案例一:以机夹式外圆车刀为例
首先我们先导入IGES格式的模型如图1、2所示:

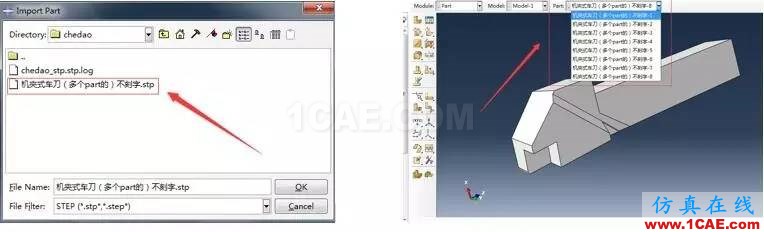

然后我们再导入STEP格式的模型,如图3、4所示:
看完图片之后,相信大家已经一目了然它们之间的区别了。没错,最直观的差别就在PART那里。那么详细有哪些差别呢?我们接着往下看:
IGES格式模型的优点:
导入到ABAQUS中之后,由于IGES格式不含有装配信息,那么导入后只有一个PART。所以不需要定义机夹式车刀的自身零部件接触,因此可直接和工件装配然后仿真。
IGES格式模型的缺点:
由于是一个PART,那么在赋予材料属性的时候,就只能赋予一种材料属性。意味着我们不能将刀片和刀杆赋予不同材料。

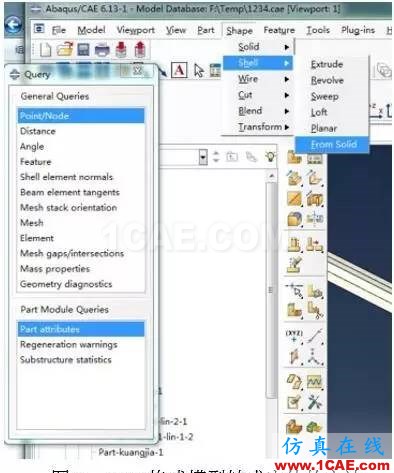

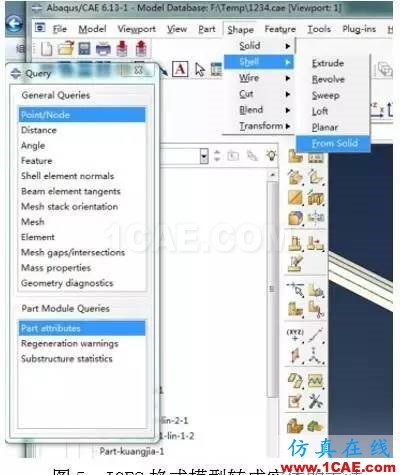

而且,由于接口问题,IGES格式导入之后可能会是一堆面,但是我们在ABAQUS里面可以转成实体,通过闭合的面。具体方法如图5所示:
说完了IGES格式,下面我们再来说一下STEP格式。
STEP格式模型的优点:
导入到ABAQUS中之后,由于STEP格式含有装配信息,因此,导入之后会有多个PART。这些PART就是我们在UG等三维建模软件中装配时的各个部件。这样我们可以为不同PART赋予的材料属性,比如给刀片赋予材料A,给刀杆等其他部件赋予材料B。
STEP格式模型的缺点:

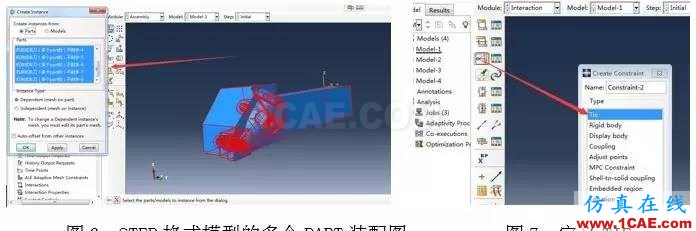

因为STEP模型是含有装配信息,在ABAQUS中机夹式车刀有多个PART,如图6所示。那么我们需要在ASSEMBLY模块将所有的PART装配起来才可以形成机夹式车刀。这样一来,车刀自身就会形成很多接触,我们在做切削仿真的时候,就需要去定义车刀自身之间的一些接触,比如刀片和刀柄之间的接触,螺栓与刀柄之间的接触等等。如果我们不需要考虑各部件之间的接触,也可以通过接触中的TIE命令将所有部件焊接为一体,如图7所示。
案例二:以立铣刀为例

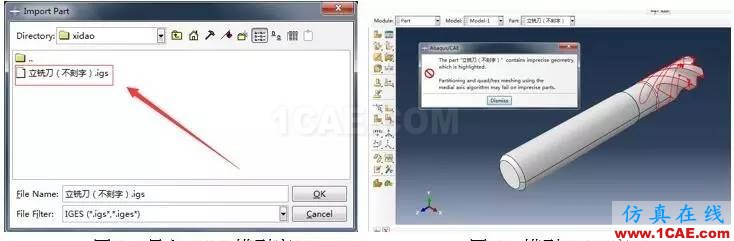

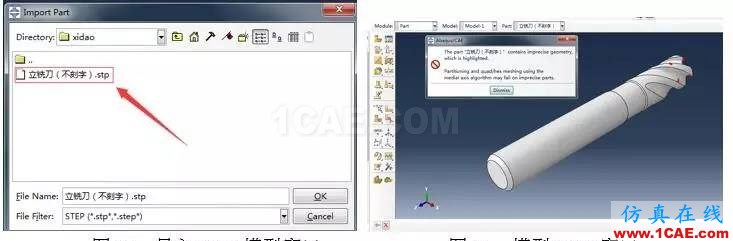

从图8-11可以看出在弹出的警告窗口中提示可能是一些小面、影响网格质量的内容。iges格式的警告要明显比step格式要多。因此当导入到前处理软件ANSA或者hypermesh中时,iges格式的破面也明显比step格式多。
不仅如此, iges格式的主要问题还有:
1.数据文件过大,因此转换时间过长。
2.有些集合类型转换不稳定。
3.只注意了图形数据转换而忽略了其他信息的转换。
总的来说,iges仍然是目前应用最广泛的3D图形交换格式,但它的缺点也是我们需要注意的。而step格式不仅包含模型自身的数据,还包含产品数据、装配数据等信息,
例如在proe和ug之间进行装配的转换时,在用step格式转换后得到的仍然是保留的装配结构,而采用iges格式的话,得到的只是一堆面(但可以在ABAQUS中转换成实体)。
经典结论:
就我们切削仿真而言,最适合的还是STEP格式的模型,因此建议大家以后做钻削、铣削仿真的时候先在UG等三维软件中建模,然后保存成STEP格式再导入ABAQUS进行切削仿真。
