ABAQUS中焊接关系的简单介绍

2016-12-27  by:CAE仿真在线  来源:互联网

最近发现ABAQUS中在interaction中专门有定义连接件为焊接关系的功能。以前很少使用这个功能,因为很多情况下都把涉及到的焊接做绑定或者coupling处理了。作者本人对焊接并不熟悉,也没有进行过相关研究,但是在钢结构等一些设计标准中有对焊接坡口深度、焊接宽度做专门的说明,如果在分析中要严格执行这样的关系其实挺麻烦的,而且大多时候如果不关注焊缝处的强度、疲劳等信息有时候也没有必要深究于此。

但是对于车身等一些机械产品,焊接数量多,关注度高的话还是需要考虑焊接关系的。对于焊接件之间的连接设置,hypermesh中好像更加方便,以前有看过hypermesh中导入焊点设置焊接关系的视频教程。今天主要针对在ABAQUS中设置焊接关系做简单说明。

在interaction模块中有special,其中fasteners能够进行焊接关系的设置,如下图。

图1 焊接设置窗口

焊接关系具体设置过程如下:

1. 通过attachments建立焊点,可以使导入焊点,也可以在ABAQUS中自己建立,具体方法可以对attachments下面的几种方法依此尝试;

2. 完成上述工作之后,进入fasteners>>>create,出现三种方法建立关系,如图2所示。

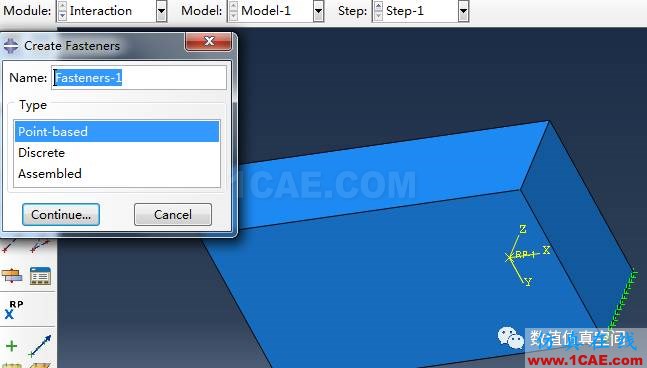

图2 焊点建立类型示意图

选择其中一种方法继续,再选中步骤1)中建立好的attachments,确定之后就可以设置焊点的区域、准则、属性等参数,这里面的参数就跟具体的焊接问题相关,对此有工程经验的朋友可以提供一些意见和心得。

以上便是对焊点及焊接关系建立的简单说明。
