ABAQUS CMA-快速实现复合材料建模

2016-12-01  by:CAE仿真在线  来源:互联网


ABAQUS CMA模块是专门用于复合材料铺层建模的工具,不仅可以高效实现复合材料的快速建模,并且可以查看在实际复杂生产工艺下的诸多问题。本文将为大家介绍CMA快速建模的实现过程。

1. 在abaqus中复合材料参数的定义

Mechanical→Elasticity→Elastic

Type menu → Lamina

ABAQUS CMA-快速实现复合材料建模abaqus有限元资料图片1

2. 创建网格模型

CMA模块是基于网格进行建模,因此在使用CMA之前需创建网格模型。

3. 铺层创建

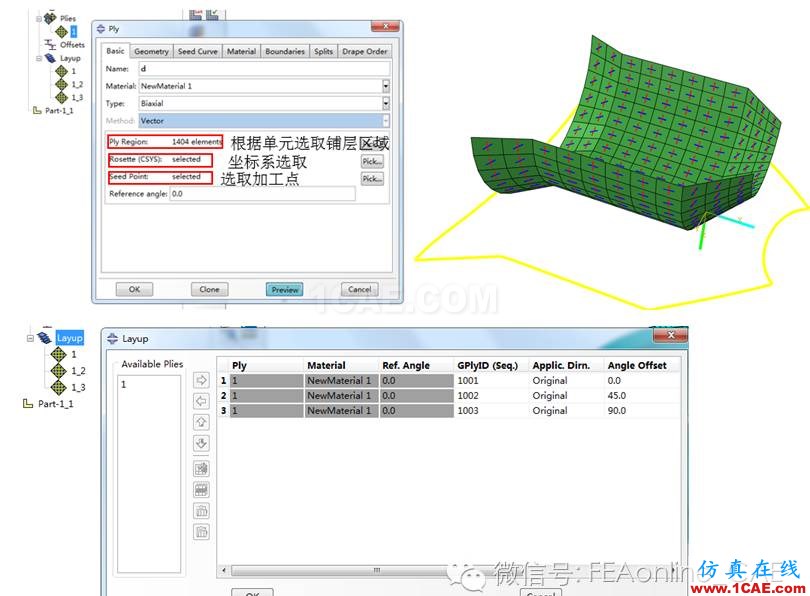

ABAQUS CMA可以方便选取铺层区域、坐标系及加工点

Ply region:选取铺层区域

在壳体上选择一点作为种子点,种子点必须在选择的Ply region上

选取坐标系

创建不同的铺层角度

ABAQUS CMA-快速实现复合材料建模abaqus有限元资料图片2

4. 查看铺层模型

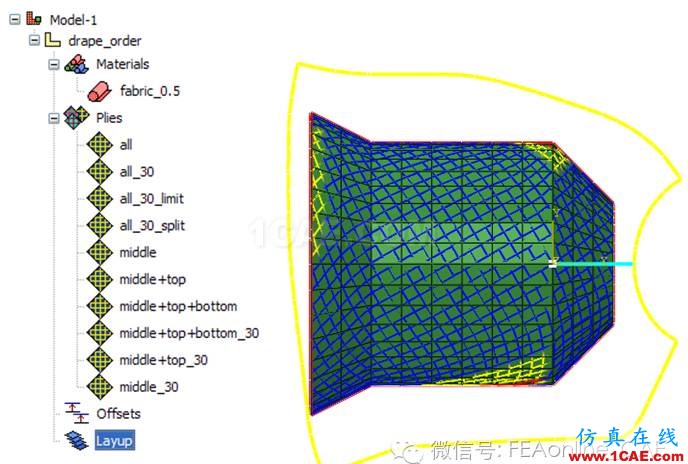

通过采用不同的颜色表示区域的可制造性,蓝色表示铺覆正常,黄色表示轻微起皱,而红色表示严重起皱。

ABAQUS CMA-快速实现复合材料建模abaqus有限元资料图片3


开放分享:优质有限元技术文章,助你自学成才
