搜索三分钟搞定ABAQUS2016与SolidWorks2012智能化无缝集成
2016-12-01 by:CAE仿真在线 来源:互联网
1. 软件准备
在开始神奇旅程之前呢,大家需要准备下相关软件,具体如下:
-
DS.SIMULIA.ABAQUS.2016.0;
-
SolidWorks 2012 x64Edition;
-
SolidWorks_1.9_Associative_Interface;
-
2. 软件安装
按照软件提供的正常方法,完成ABAQUS和SolidWorks的安装。
找到ABAQUS2016安装包中提供SolidWorks_1.9_Associative_Interface,解压得到Sw2AbqPlugin_64.dll。以管理员身份运行SolidWorks,如果右键没有以管理员身份运行,可以按住shift键,然后右键菜单就会出现管理员身份了。
运行SolidWorks后,使用文件→打开,选择Sw2AbqPlugin_64.dll,然后点击打开,这样就可以在菜单栏看到Abaqus了,是不是很神奇呢?
到此处,软件安装就完成了,下面就来演示怎么实现无缝集成。
3. 无缝集成

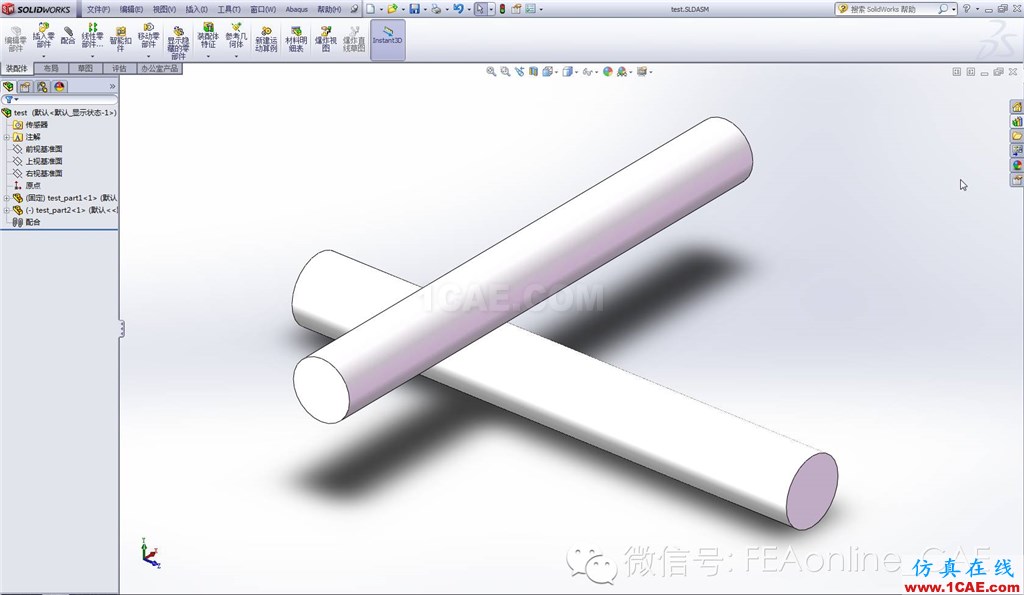

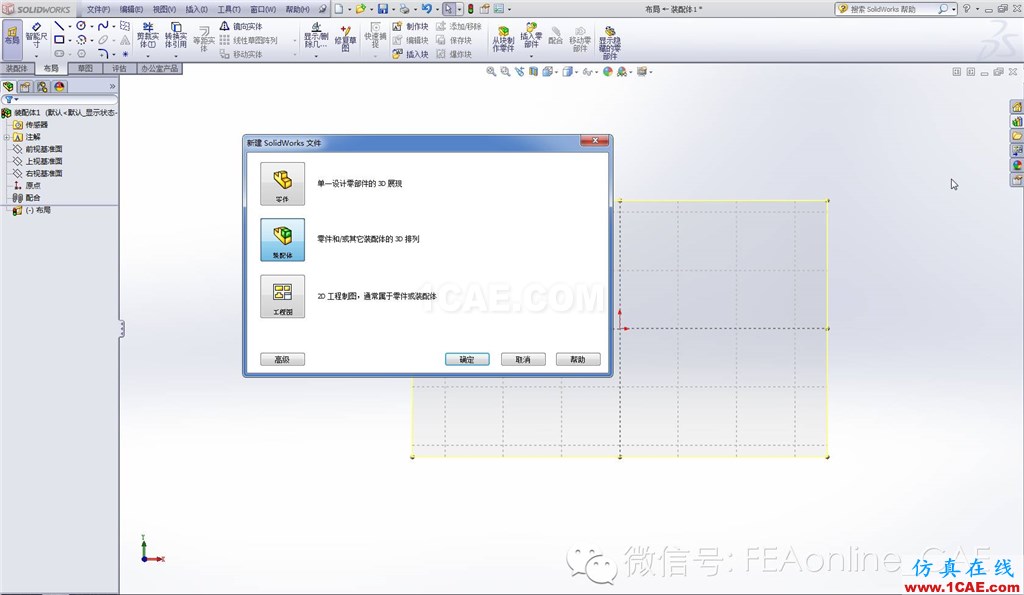

创建自己的零件或装配件了,创建完成后保存。

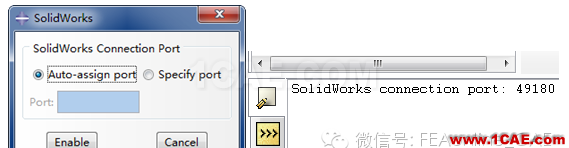

接下来打开ABAQUS2016/CAE,切换到Assembly模块,在菜单选择Tools→CADinterface→SolidWorks,如下左图选择,然后点Enable,允许连接,在输出窗口就可以看到连接的端口号49180。

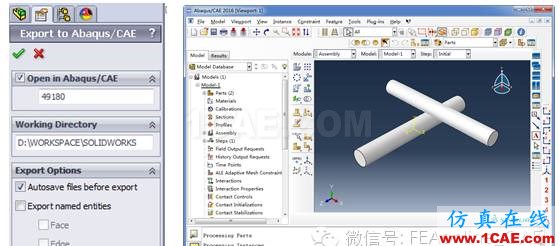

接下来返回到SolidWorks,选择菜单栏中的Abaqus→Export to Abaqus/CAE,弹出输出对话框,勾选Open in Abaqus/CAE,输入Abaqus中看到的端口号49180。还可以定义工作路径。定义完成后点击绿色的对勾。此时就轻松的将SolidWorks中的装配体导入到Abaqus/CAE中,可以进行后续的工作了。
4. 实时动态修改
最值得一提的就是,SolidWorks中的任何修改,在Abaqus更新时只对修改过的零件更新,原始没有修改的零件,完全保持不变,再也不用担心更新模型后所有东西都要重新做的困惑了。

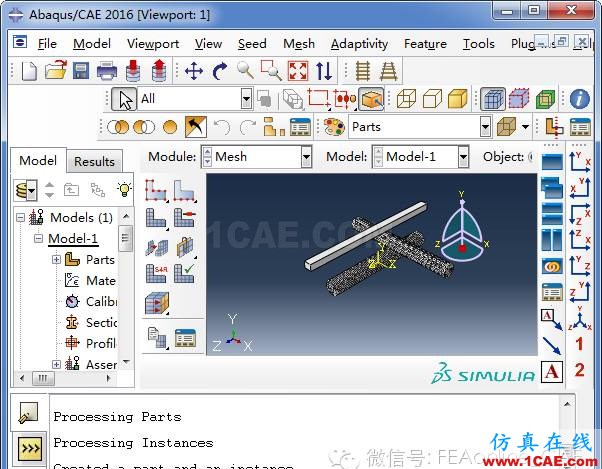

更新前

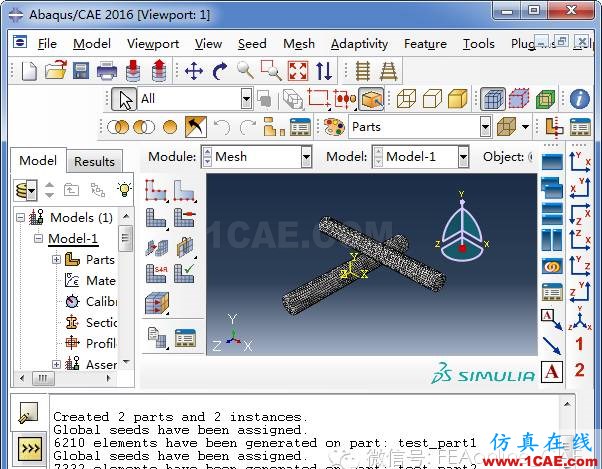

更新后
综上,达索系统的两款产品Abaqus和SolidWorks通过插件可以实现无缝实时集成,并能最大程度的降低修改后的工作量,为设计人员提供了非常优秀的建模、分析解决方案。
