Abaqus复合材料仿真概述

2017-01-20 by:CAE仿真在线来源:互联网

Abaqus中有专业的复合材料设计模块Layup、Abaqus/CMA及Abaqus/WCM。

Plyup主要针对复合材料进行铺层设计。

Abaqus/CMA扩展了仿真能力,可以与其他环节直接融合,生成制造数据以确保最终的零件与分析模型相符。

Abaqus/WCM专门用于缠绕复合材料压力容器(COPV)前后处理,实现整个结构纤维材料方向的多变性。

·专业的复合材料设计模块Layup

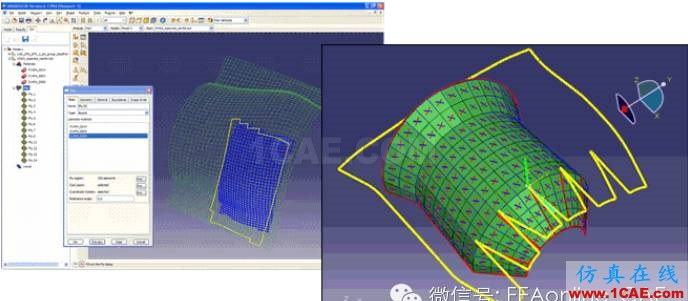

应用该模块可对复合材料进行铺层设计。对于每一个铺层,可以选择铺层应用的区域、使用的材料、铺层的铺设角度、厚度等。对于铺层较多的结构件,Abaqus/CAE提供了很方便的检查手段,可显示铺层沿厚度方向将每一层分离展示,一目了然。

·纤维增强模块ABAQUS/CMA

1. ABAQUS/CMA可得到空间中不断变化的纤维方向和铺层厚度;

2.可直接提供给非线性隐式算法和显式求解器,实现真实地仿真计算 3. 因而在每个单元产生铺层角度,真实反应了仿真和实际纤维结构,这些功能确保计算中可达到前所未有的真实性。

· 缠绕复合材料模块ABAQUS/WCM

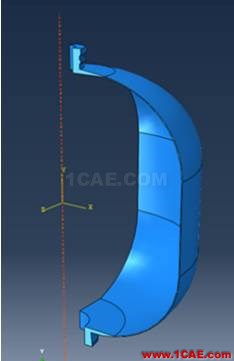

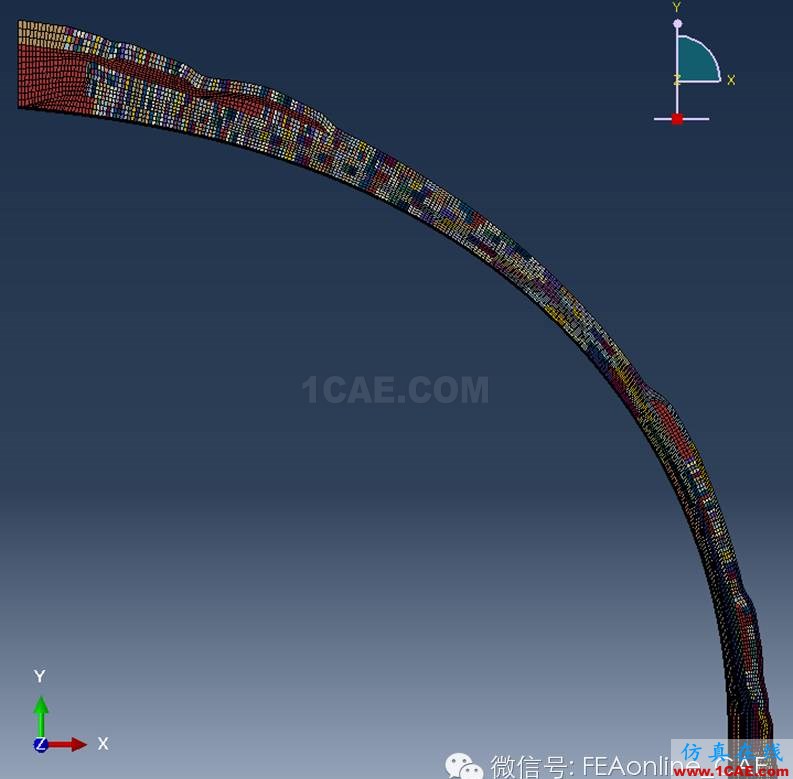

1.WCM (Wound Composites Moldeler)用于三维缠绕复合材料压力容器建模。

2.为了准确预测纤维缠绕压力容器的性能必须利用有限元分析正确地建立这些方程并找出其他影响。

3.准确分析纤维缠绕材料结构性能的难度来自于整个结构纤维材料方向的多变性。ABAQUS/WCM可以实现此功能。
