搜索ABAQUS后处理中路径定义与应用
2017-01-20 by:CAE仿真在线 来源:互联网
在ABAQUS中进行后处理时,为了取一些自己需要的点的数据,经常要进行路径的设置,然后取路径上节点的结果。掌握ABAQUS提供的几种定义路径的方法,对结果的处理会很有帮助。
ABAQUS提供了四种创建路径的方式,如下图所示。

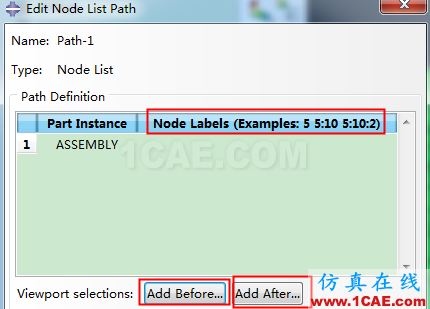

1.Node list
可以通过输入节点编号表达式或直接在视图中选择节点,将相应节点添加到路径的定义表中。

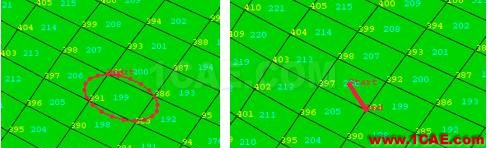

通过在视图中直接选取路径点时,可以根据个人喜好将所选的点增加在当前点列的前面或后面。
节点编号可以通过列举的方式进行输入,也可以通过表达式进行输入。一般节点的编号是有规律的,可以使用表达式:sn:en:delt(注意要用英文符号)来进行定义,其中sn指开始点,en指结束点,delt指每两个节点编号的差,有正负之分,是第n个节点编号减去第n-1个节点编号的值。对于没有规律的几个节点,直接写上即可,以“,”隔开,具体的案例说明可以参考Simwe上的相关讨论。通过输入节点编号进行路径定义时,必须点击Enter件,以更新视图中的路径。

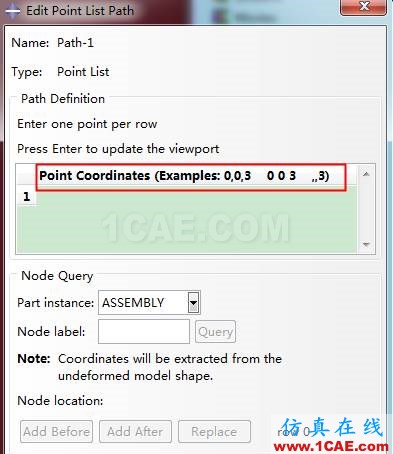

2.Point list
使用点来定义路径时,点通过相对于模型全局坐标系统的坐标来指定,如0,0,3, 0 0 3等方式。
使用点定义的路径是独立于模型的网格的,因此模型的网格发生变化时,此路径将不会变化。而使用节点编号定义的路径始终通过这些节点,因此模型的网格发生变化时,路径将发生相应的变化。

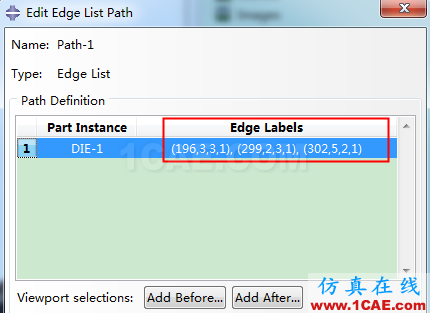

3.Edge list

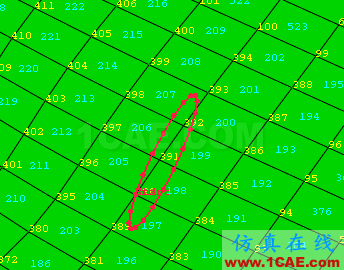

可以直接在模型中选取单元的边进行路径的定义。选取后路径表格中边的编号处出现相应边的编号,其中括号内的第一个数字为单元的编号。

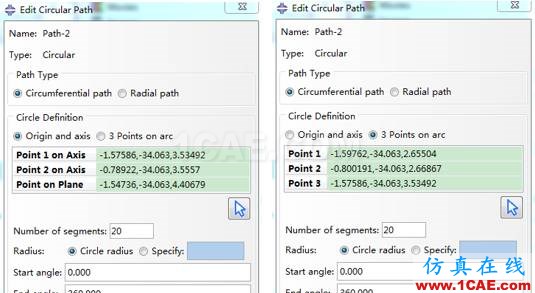

4.Circular
关于更复杂的圆形路径的定义,可以选择Circlar。这种方法可以定义圆周路径、圆弧路径,也可定义径向路径。圆形的定义可以选择起始点和轴线,也可以选择圆弧上的三个点。圆弧的长短通过起始角和终止角的差值进行确定。
定义好的路径可以直接用于曲线图的绘制等。
