1、接口优势
Abaqus软件具有较多良好的软件接口,包括二维CAD接口、三维CAD接口、装配件接口、第三方前处理软件接口、其他CAE软件接口等,使得Abaqus操作便捷、高效。
1.1 分析接口
1.1.1 MoldFlow分析接口
该附加模块可以将MoldFlow注塑分析的结果导入到Abaqus中,为后续的分析考虑材料方向和残余应力因素的影响。MoldFlow提供制造过程中部件的力学和热力学材料参数以及残余应力结果信息。力学参数(包括纤维角度因素的影响)信息由MoldFlow计算,并以沿部件厚度方向积分点位置处的正交各项异性参数的方式写出到接口文件中。

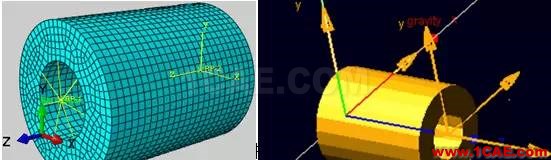

1.1.2 MSC.ADAMS分析接口
MSC.ADAMS分析接口可以让用户在采用MSC.ADAMS进行多体动力学分析时使用Abaqus模型的刚度信息。MSC.ADAMS分析接口可以将Abaqus模型的刚度矩阵转换为ADAMS/Flex需要的数据格式。
1.1.3 MADYMO联合仿真
该附加模块在Abaqus/Explicit中使用,可以在车辆-乘员碰撞安全模拟中使用Abaqus/Explicit和MADYMO进行联合仿真。该分析技术可直接Abaqus/Explicit的碰撞分析和MADYMO的乘员分析进行耦合。
1.2 CAD交互接口
交互式接口能够将CAD模型传递到Abaqus/CAE中。这些功能强大的附加模块仅需鼠标轻轻一点,就可将部件或整个装配体传递到Abaqus/CAE中。用户可以在CAD软件中修改几何模型,使用交互式接口快速更新Abaqus/CAE的有限元模型,而不丢失任何分析特征。这些交互式接口需要在每个CAD软件中安装插件使用,然后在Abaqus/CAE中通过CAD连接工具建立相应的连接。
1.2.1 CATIA V5交互式接口
CATIA V5交互式接口可以使用交互式导入将CATIA V5的部件和装配体传递到Abaqus/CAE中。CATIA V5模型中的材料和组定义也可以传递到Abaqus/CAE中。除此之外,CATIA V5交互式接口还可以直接导入CATIA V5的.CATPart 和 .CATProduct格式的模型。
CATIA V5交互式接口有以下几点功能:

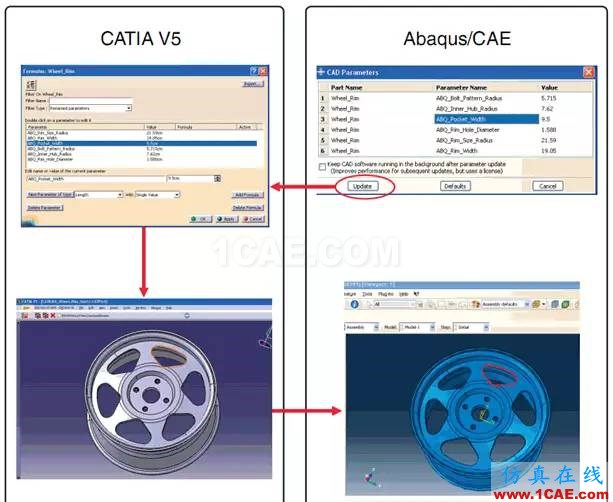

☆可使快速地从CATIA V5中传递模型到Abaqus/CAE中,而两个软件需要在同一台电脑上同时运行。当CAD模型传递结束后,用户可以继续在CATIA V5中修改CAD设计,然后只需轻点鼠标即可将修改后的模型更新到Abaqus/CAE中。同时用户在Abaqus/CAE中创建的任何特征,例如分区、载荷、边界条件、集合、面等,都会在导入过程中自动重新生成。
☆可使用户在Abaqus/CAE中修改CATIA模型中的特征参数,修改后的参数会更新CATIA和Abaqus/CAE中的模型。
☆以上两款软件未没有同时运行或运行在不同的电脑上时,可手动的交互式导入。用户可保存装配体为.eaf格式,将其导入到Abaqus/CAE中,或者使用此文件更新Abaqus/CAE在现有的模型。另外,手动交互式导入可以在不同的Windows平台之间运行。
☆直接导入不是交互式导入,因此也不需要使用CATIA V5交互式导入插件。只要将CATIA V5的几何模型保存为标准的部件或装配体格式文件,就可以直接导入到Abaqus/CAE中。用户将不能使用直接导入功能更新Abaqus/CAE现有模型。交互式导入和直接导入为企业或供应商之间模型从CATIA V5导入到Abaqus/CAE中提供了很大的灵活性。
CATIA V5交互式接口需要Abaqus/CAE 6.8或以上版本,兼容CATIA V5 R18、R19、R20和R21。
1.2.2 Pro/ENGINEER交互式接口
Pro/ENGINEER 交互式接口可以使用交互式导入将Pro/ENGINEER的部件和装配体传递到Abaqus/CAE中。除了交互式导入,Pro/ENGINEER交互式接口也包含了直接导入接口,可以写出.enf_abq格式的部件和装配体。.enf_abq格式文件可以接着被导入到Abaqus/CAE中。

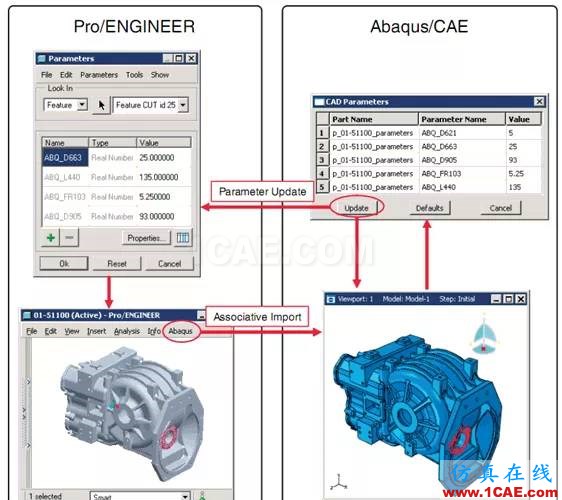

Pro/ENGINEER 交互式接口可以使用户在Abaqus/CAE中修改Pro/ENGINEER模型中的特征参数,例如孔径或拉伸长度。修改后的参数会更新Pro/ENGINEER和Abaqus/CAE中的模型。
Pro/ENGINEER交互式接口交互式接口其他功能与CATIA V5交互接口相同。
1.2.3 SolidWorks交互接口

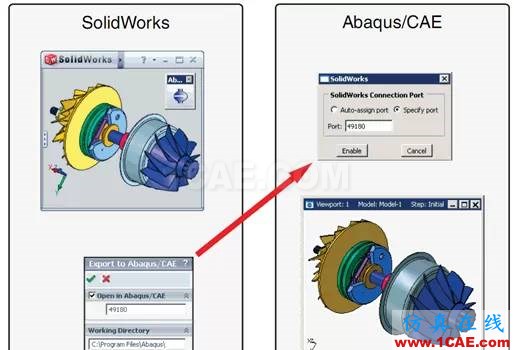

SolidWorks交互式接口可以轻松地将Solidworks中的部件或装配体导入到Abaqus/CAE中,接着用户可以修改Solidworks中的几何模型,该接口自动地更新Abaqus/CAE中模型修改且不丢失任何分析特征。当用户在使用Solidworks不断更改设计模型而分析工具是基于Abaqus时,SolidWorks交互式接口就显得非常有用。
SolidWorks交互式接口其他功能与CATIA V5交互接口相同。
☆ SolidWorks交互式接口需要Abaqus/CAE 6.8EF及以上版本,且SolidWorks 为2009 SP1及以上版本。
2 AMS 求解器

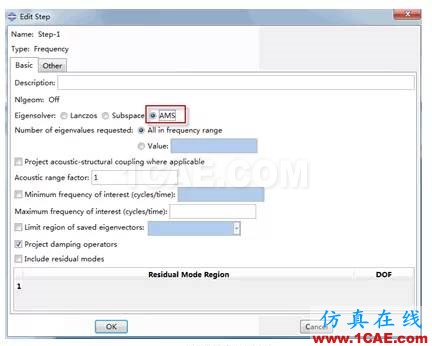

Abaqus/Standard的附加分析功能允许用户使用自动多级子结构特征值求解器(AMS)去计算模态问题。Abaqus/AMS特征值求解器的计算性能远超默认的Lanczos求解器,尤其是对于大规模模型需要提取大量的模态时。大量的模型测试表明,对于模态提取问题,AMS求解器要快10-25倍,这取决于模型的复杂程度。
3 CEL技术

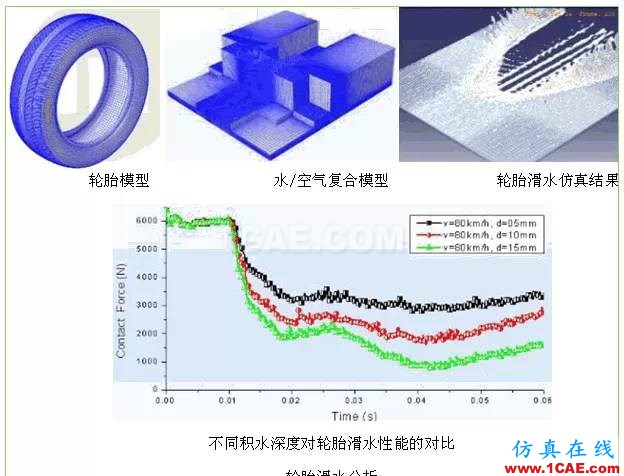

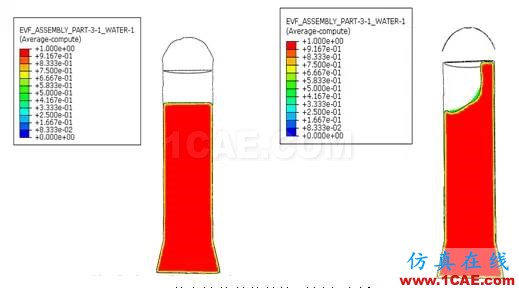

CEL(欧拉-拉格朗日结合分析),也称为流固耦合分析,它使得Abaqus/Explicit 能够分析流体结构交互作用。同时也能分析实体材料遭受极端变形时的行为。
4 SPH技术
SPH为光滑质点动力学法,Abaqus从6.11版本开始增加了SPH技术,其是一种无网格(或自由网格)的数值计算方法。使用SPH技术时,不需要定义节点和单元,只需要使用一系列的点(质点或节点)来代替,这些节点一般被认为是颗粒或伪颗粒。
SPH技术可使用Abaqus/Explicit中的所有材料。可定义其他拉格朗日模型中的任何初始条件和边界条件。也可定义其他拉格朗日部件的接触。

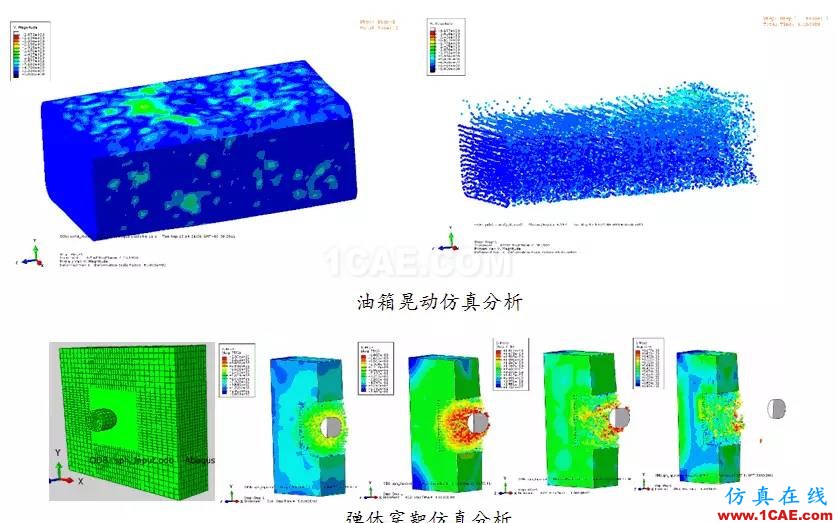

在仿真分析时,SPH是把物理量用有一定流动速度的运动质点集来描述,每个质点构成插值点,整个问题的解通过这些质点的规则插值函数来得到,守恒方程用通量或质点内力来等效表达。由于其没有网格畸变问题,所以能在朗格朗日格式下处理大变形问题以及结构断裂破坏等问题。
5 DEM技术
离散单元法,又称为DEM,其在Abaqus6.13版本中开始引入,可解决不连续介质问题,这种技术允许建立粒状或失效介质,与用于连续介质SPH技术(连续介质)不同。其应用比较广泛可用于原料运输、包装、加工颗粒材料等。

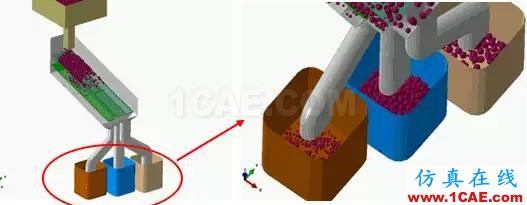

下述例子是将进入微粒随机被二级筛按微粒的直径区分开,并被收集到下端的3个容器中。每个微粒与其他微粒之间相互作用,且成为有限元模型的一部分。
