ABAQUS CFD 模拟卡门涡街

使用 aba 进行流体仿真时,可以使用 abaqus/cae 作为前后处理工具,选择“ with cfd model”。

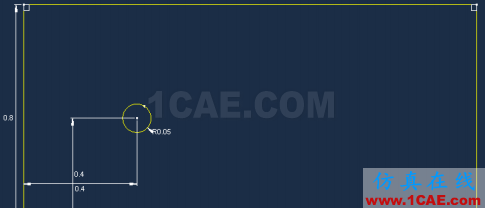

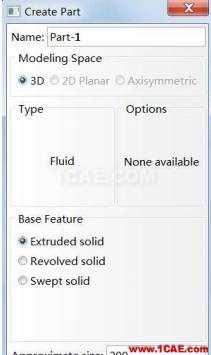

1、首先,建立 part,“ type”中只有一个“ fluid”选项。 建立如图所示的草图,拉伸深度为0.001m。

2、进入“ property”模块,建立流体材料属性,材料参数如下:

density=1000kg/m3;

viscosity=0.1pa*s;

由于模型特征长度为 0.1m,流体流速为 0.1m/s,由此可知雷诺数为: Re=100。

建立一个“ type”为“ homogeneous”的 fluid 截面,将该截面赋予刚才建立的 part。

3、在“ assembly”中建立一个 instance。

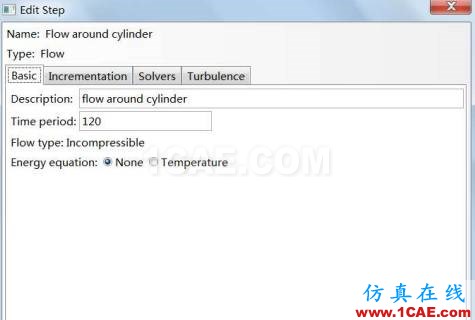

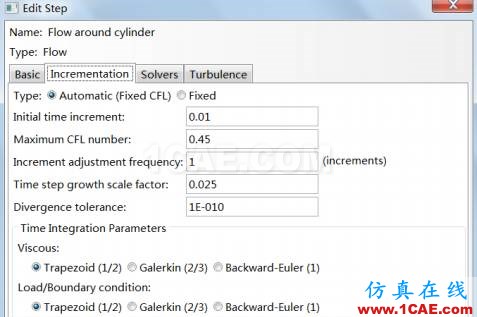

4、创建分析步。设置如下:

solver 和 turbulence 中使用默认设置。

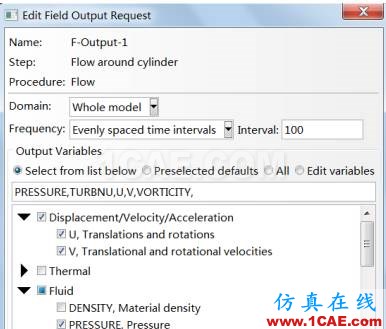

设置场变量输出请求:

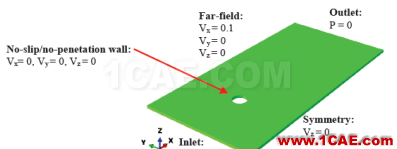

5、边界条件设置如下:

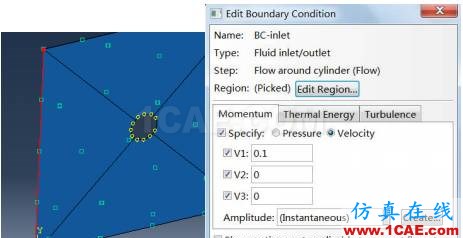

设置入口速度条件:

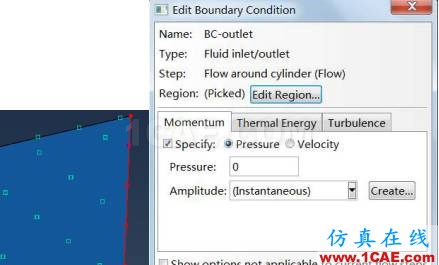

设置出口压力边界条件, pressure=0:

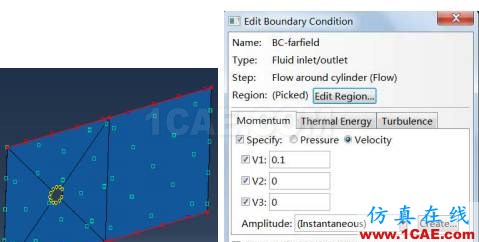

远场边界与入口一致:

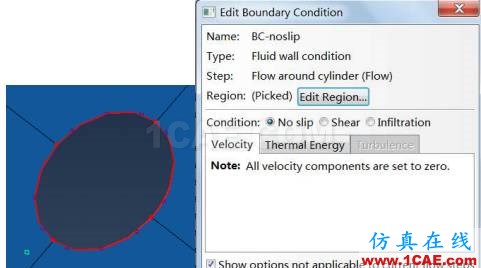

圆孔面设置为无滑移绝热固壁。

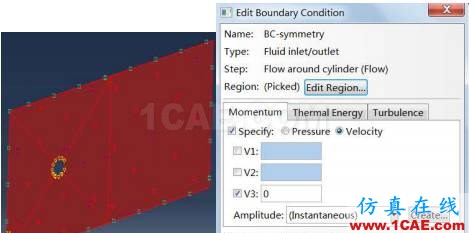

侧面设置对称边界条件:

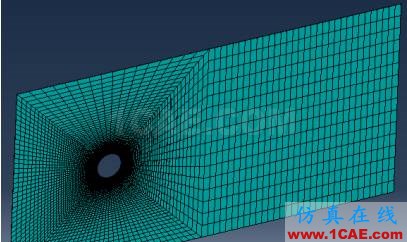

6、使用六面体划分网格,注意圆管表面的边界层网格进行适当的加密。

7、创建一个 job,提交计算。

8、后处理

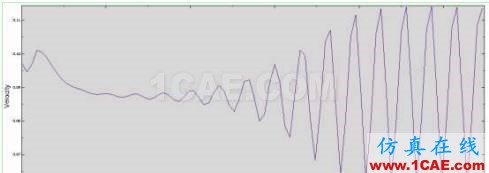

某点的速度历史:

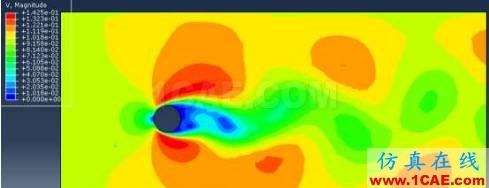

速度云图
