Abaqus如何保存变形后的模型并在此基础上计算

2017-02-23  by:CAE仿真在线  来源:互联网

在Abaqus中计算完成后会生成odb文件,也就是结果文件。如果想重新采用变形后的模型进行相关分析,可以通过Abaqus的导入操作完成。

新建一个model,通过File下拉的import—Part,之后选择相应的odb模型,可以自己选择导入哪个载荷步或者哪个子步的变形结果。

图1

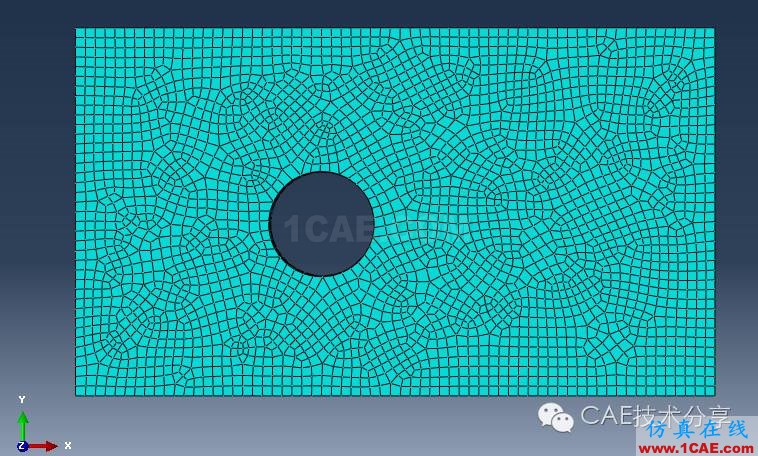

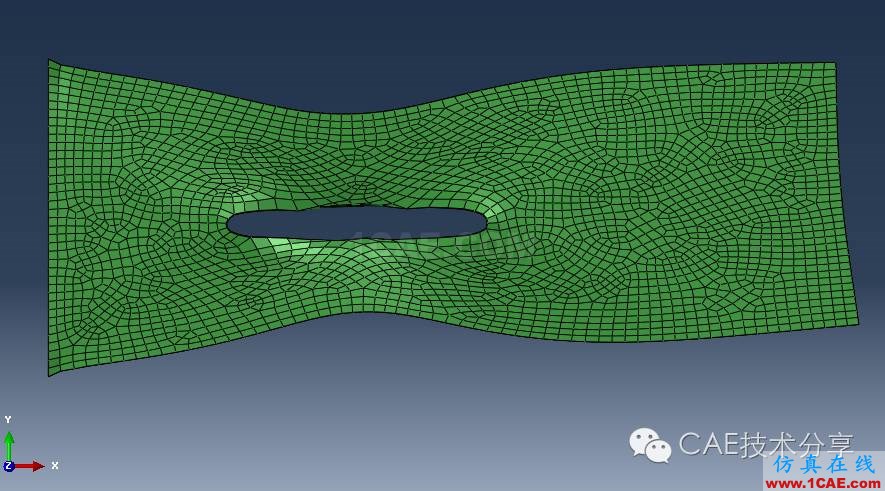

很明显,导入后的模型如图2所示。而之前的模型如图3所示。

图2

图3

导进来之后的模型需要重新定义材料、加载组件、定义载荷步、加载,之后可以选择在编写基础之上继续计算。

如果只是想得到变形后的单元节点信息,则可以不考虑在Abaqus中定义材料和加载等,而是直接在Job模块直接创建一个Job,通过Write input生成记录了该变形的inp文件。该inp文件里面的信息是单元和节点信息。

Inp文件可以作为数据文件进行传递,对于HyperMesh,可以与Abaqus进行有效的连接,可以读取Abaqus的inp文件生成相关信息。
