2.施加正弦加速度曲线

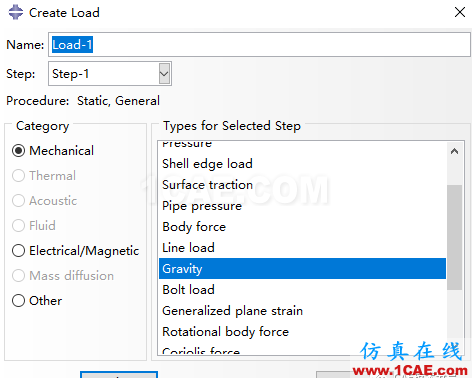

首先,施加正弦加速度是在Load还是Boundary condition里面,对于一个static载荷步,添加一个Load,如下图所示,与加速度可能有关的只有Gravity这一项。
点进去之后,确实可以选择之前创建的正弦加速度幅值曲线,其中的三个分量表示加速度的方向,图中所示表示加速度方向为沿着Z轴正方向。
但是,选择施加的对象时只可以选择单元对象,而不能选择节点对象,因此对于需要施加在节点上的情况来说,不合适。

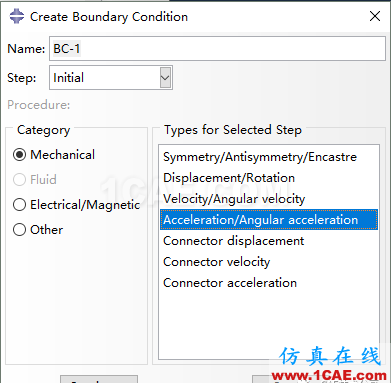

基于此,改为添加Boundary condition,如下图所示,添加的时候可以发现,只有在Step为initial时才可以有Acceleration(加速度)可以添加,其他载荷步不可以,也即是只能定义初始加速度。

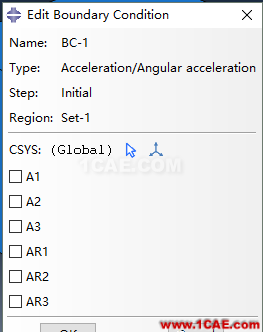

点进去之后,如下图所示,并不能指定数值,更不能指定幅值曲线,因此不能施加正弦加速度曲线。
点进去之后,如下图所示,并不能指定数值,更不能指定幅值曲线,因此不能施加正弦加速度曲线。

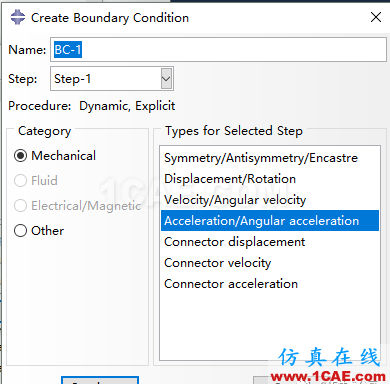

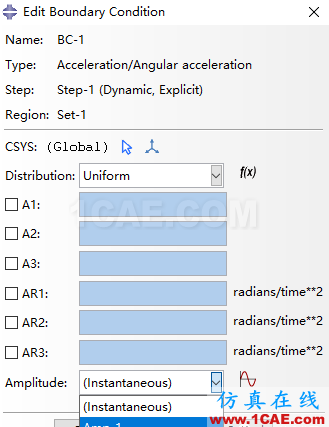

此时,在Step-1即可添加Acceleration(加速度),进去之后如下图:
可指定幅值曲线,上面的几个可以表示方向,如沿Z轴,则A3=1即可。
至此,该种操作可设置正弦加速度载荷。
