Abaqus仿真轴对称轴承盖实例模型讲解（图文）

2017-03-01 by:CAE仿真在线来源:互联网

作者:技术邻专家victor007

什么条件下才能Abaqus使用轴对称模型?

当模型的边界条件,几何形状以及载荷都对称于同一对称轴。此时产生的位移,应变和应力也是轴对称的。

注意事项

轴对称模型需要使用轴对称单元;

建模时,模型必须位于轴对称的右侧;

尽量施加均布载荷;

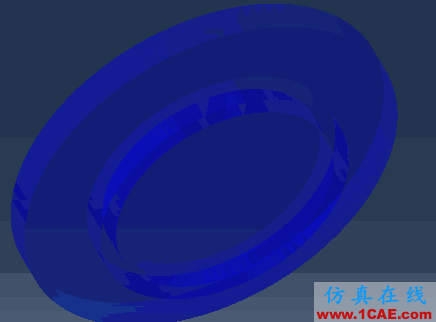

实例讲解步骤

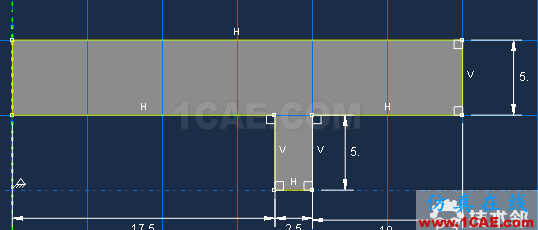

1. Part模块

2. Property模块

创建材料,界面属性(solid)并赋予轴承盖

3.Assembly模块

保持默认

4.Step模块

创建Static分析步

5.Interaction模块

无

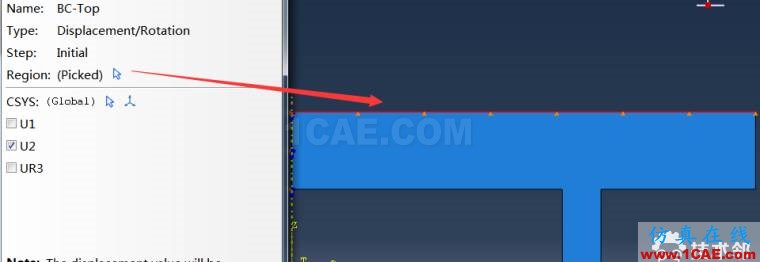

6.Load模块

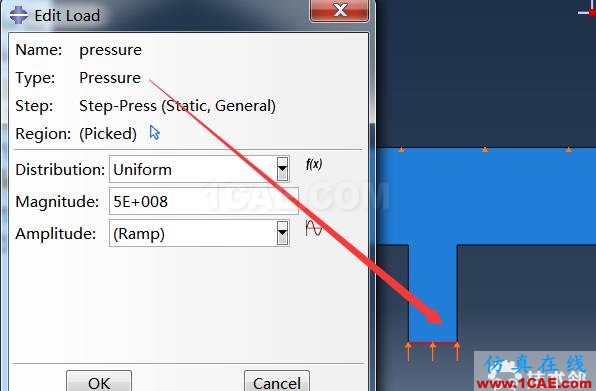

Pressure大小为5e8

7. Mesh模块

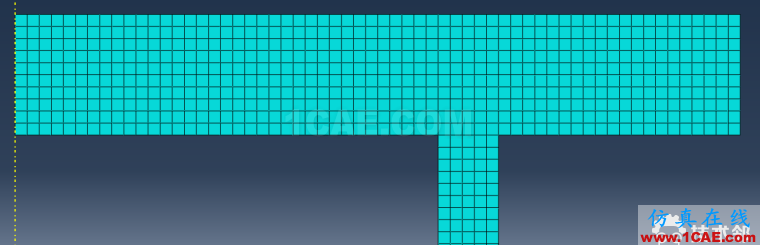

CAX4R: A 4-node bilinear axisymmetric quadrilateral, reduced integration, hourglass control.

8.Job模块

提交计算

然后点击results进行后处理

Mises应力云图
