Abaqus中幅值曲线介绍

2017-03-18  by:CAE仿真在线  来源:互联网

在ABAQUS中,通过使用幅值曲线,可以描述边界条件和载荷等模型参数随时间或频率(稳态动力分析)的变化。在Load功能模块和Interaction功能模块中都可以定义幅值曲线,方法:Tools->Amplitude

ABAQUS中可以定义11种幅值曲线,分别是表格幅型值曲线、等间距型幅值曲线、周期型幅值曲线、调制型幅值曲线、衰减型幅值曲线、依赖于解的幅值曲线、平滑分析步幅值曲线、激励器幅值曲线、谱幅值曲线、用户自定义幅值曲线以及PSD定义幅值曲线。此外,还有一种默认的Ramp幅值曲线。

Abaqus中幅值曲线介绍abaqus有限元培训教程图片1

下边就重点介绍一下一些比较常用的幅值曲线。

1.默认Ramp幅值曲线

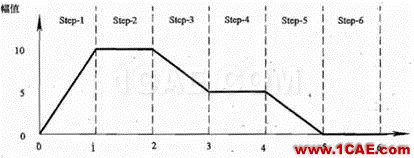

该曲线属于一种线性过渡型的幅值曲线,它的含义是从一个分析步的初始状态线性过渡到这个分析步的结束状态。定义时只需确定每个分析步载荷值即可。

Abaqus中幅值曲线介绍abaqus有限元培训教程图片2

2.表格型幅值曲线(tabular)

定义表格型幅值曲线时,只需给出每个时间点上对应的幅值。在分析过程中,ABAQUS会自动在各个数据点之间进行线性插值。

Abaqus中幅值曲线介绍abaqus静态分析图片3

3.等间距型幅值曲线(Equally spaced)

这种曲线以固定时间间隔给出幅值大小,ABAQUS在每个时间间隔内进行线性插值。定义该类曲线时应给出时间间隔和初始时刻(或最小频率值),默认的初始时刻为0

4.周期型幅值曲线(Periodic)

如果某个量是周期变化的,就可以使用周期型幅值曲线。周期型幅值曲线用傅里叶(Fourier)级数表示,其表达式为:

Abaqus中幅值曲线介绍abaqus静态分析图片4

式中:N为傅里叶级数项的个数;Abaqus中幅值曲线介绍abaqus静态分析图片5为圆频率(circular frequency);t0为起始时刻(starting time);A0为初始幅值(initial amplitude);An为cos项的系数;Bn为sin项的系数。

Abaqus中幅值曲线介绍abaqus静态分析图片6

5.调制型幅值曲线(Modulated)

曲线定义公式为:

Abaqus中幅值曲线介绍abaqus有限元分析案例图片7

6.衰减型幅值曲线(Decay)

曲线定义公式为:

Abaqus中幅值曲线介绍abaqus有限元分析案例图片8

7.依赖于解的幅值曲线(Solution dependent)

这种曲线基于一种独立的求解变量来计算幅值。

8.平滑分析步幅值曲线(Smooth step)

ABAQUS/Standard和ABAQUS/Explicit都可以根据平滑分析步数据定义幅值。

9.激励器幅值曲线(Actuator)

10.谱幅值曲线(Spectrum)

在响应谱分析中定义谱幅值曲线,通过确定谱值,频率,相关阻尼来确定。
