用Abaqus模拟子弹侵彻问题
2017-03-31 by:CAE仿真在线 来源:互联网
侵彻是在军工上非常普遍出现,又很重要的现象。在侵彻的过程中,通常侵彻目标和侵彻物均会发生材料失效,同时随着界面处材料的失效其接触面在不断的改变,下面将通过一颗子弹高速冲击钢板的例子,来展示如何在Abaqus中对这类问题进行建模和分析,以及材料模型在这类问题中的选择和Abaqus如何来处理不断改变的接触面等这类复杂的问题。
1. 问题描述
(1)模型介绍
一颗子弹以2000m/s的速度冲击钢板并发生侵彻,子弹尺寸如图1所示,钢板长5m,宽3m,厚0.4m,子弹轴线与钢板上表面法线夹角20゜。
图1 子弹与钢板模型
(2)材料属性
在模拟侵彻问题时,由于分析过程中涉及到较高的应变率,因此需要将材料模型应以为应变率相关材料;此外,为了模拟侵彻过程中材料的破坏,采用延性及剪切破坏的应变来定义材料的损伤。具体材料参数如下:
-
密度:7800Kg/m3
-
弹性模量:2.1E11
-
泊松比:0.3
表1塑性参数
屈服 应力 |
塑性 应变 |
应变率 |
屈服 应力 |
塑性 应变 |
应变率 |
屈服 应力 |
塑性 应变 |
应变率 |
屈服 应力 |
塑性应变 |
应变率 |
7.76E+08 |
0 |
0 |
7.99E+08 |
0 |
0.01 |
8.08E+08 |
0 |
1 |
8.12E+08 |
0 |
100 |
8.09E+08 |
0.01 |
0 |
8.31E+08 |
0.01 |
0.01 |
8.42E+08 |
0.01 |
1 |
8.50E+08 |
0.01 |
100 |
8.29E+08 |
0.02 |
0 |
8.55E+08 |
0.02 |
0.01 |
8.69E+08 |
0.02 |
1 |
8.82E+08 |
0.02 |
100 |
8.42E+08 |
0.03 |
0 |
8.74E+08 |
0.03 |
0.01 |
8.93E+08 |
0.03 |
1 |
9.09E+08 |
0.03 |
100 |
8.66E+08 |
0.06 |
0 |
9.16E+08 |
0.06 |
0.01 |
9.46E+08 |
0.06 |
1 |
9.74E+08 |
0.06 |
100 |
8.83E+08 |
0.1 |
0 |
9.55E+08 |
0.1 |
0.01 |
9.98E+08 |
0.1 |
1 |
1.04E+09 |
0.1 |
100 |
8.95E+08 |
0.15 |
0 |
9.89E+08 |
0.15 |
0.01 |
1.05E+09 |
0.15 |
1 |
1.10E+09 |
0.15 |
100 |
9.10E+08 |
0.25 |
0 |
1.04E+09 |
0.25 |
0.01 |
1.12E+09 |
0.25 |
1 |
1.19E+09 |
0.25 |
100 |
9.22E+08 |
0.4 |
0 |
1.09E+09 |
0.4 |
0.01 |
1.19E+09 |
0.4 |
1 |
1.28E+09 |
0.4 |
100 |
9.53E+08 |
2 |
0 |
1.28E+09 |
2 |
0.01 |
1.49E+09 |
2 |
1 |
1.70E+09 |
2 |
100 |
7.91E+08 |
0 |
0.001 |
8.05E+08 |
0 |
0.1 |
8.10E+08 |
0 |
10 |
8.15E+08 |
0 |
1000 |
8.24E+08 |
0.01 |
0.001 |
8.35E+08 |
0.01 |
0.1 |
8.46E+08 |
0.01 |
10 |
8.55E+08 |
0.01 |
1000 |
8.46E+08 |
0.02 |
0.001 |
8.63E+08 |
0.02 |
0.1 |
8.76E+08 |
0.02 |
10 |
8.88E+08 |
0.02 |
1000 |
8.63E+08 |
0.03 |
0.001 |
8.84E+08 |
0.03 |
0.1 |
9.01E+08 |
0.03 |
10 |
9.17E+08 |
0.03 |
1000 |
8.99E+08 |
0.06 |
0.001 |
9.33E+08 |
0.06 |
0.1 |
9.60E+08 |
0.06 |
10 |
9.87E+08 |
0.06 |
1000 |
9.31E+08 |
0.1 |
0.001 |
9.78E+08 |
0.1 |
0.1 |
1.02E+09 |
0.1 |
10 |
1.06E+09 |
0.1 |
1000 |
9.58E+08 |
0.15 |
0.001 |
1.02E+09 |
0.15 |
0.1 |
1.07E+09 |
0.15 |
10 |
1.13E+09 |
0.15 |
1000 |
9.95E+08 |
0.25 |
0.001 |
1.08E+09 |
0.25 |
0.1 |
1.15E+09 |
0.25 |
10 |
1.23E+09 |
0.25 |
1000 |
1.03E+09 |
0.4 |
0.001 |
1.14E+09 |
0.4 |
0.1 |
1.24E+09 |
0.4 |
10 |
1.33E+09 |
0.4 |
1000 |
1.17E+09 |
2 |
0.001 |
1.39E+09 |
2 |
0.1 |
1.60E+09 |
2 |
10 |
1.81E+09 |
2 |
1000 |
表2 延性损伤参数 |
表3 剪切损伤参数(Ks=0.03) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

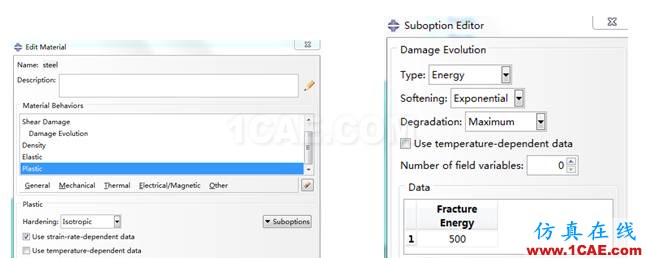

图2 应变率相关材料设置 图3 剪切损伤演化设置
(3)分析步设置
分析步选择显式动力学(Dynamic,Explicit),求解时间为1E-3s。
(4)边界条件
-
对下图所示钢板区域定义PINNED约束;

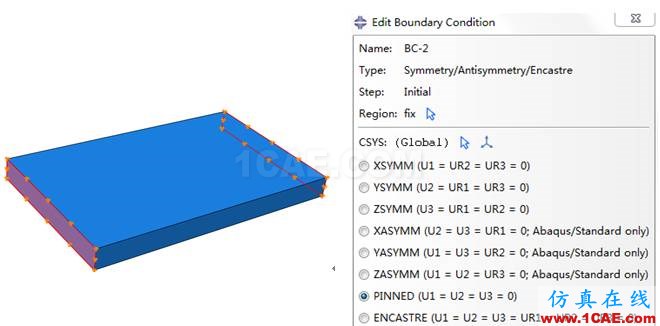

图5 钢板约束区域 图6 PINNED约束
-
对子弹定义初速度,方向沿子弹轴线;

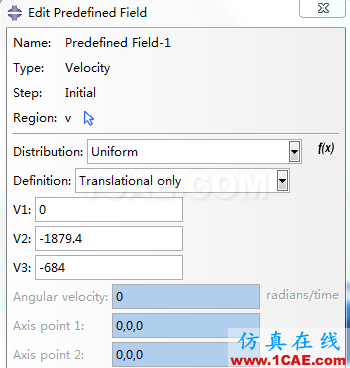

图7定义初速度
-
定义接触。在侵彻过程中,子弹不仅与钢板表面接触,而且随着损伤的出现和演化,与钢板内部均有可能发生接触,因此这类问题中需对所有模型定义通用自接触。
-
结果分析
通过对整个侵彻过程的结果进行观察分析,可以得到钢板在不同时刻的破坏形式。

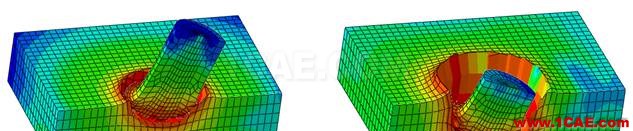

0.25ms时刻的应力云图 0.5ms时刻的应力云图
图8 侵彻过程
3. 小结
Abaqus软件在模拟子弹侵彻钢板这类高度非线性问题方面具有较大的优势,再加上合适的网格密度以及材料塑性条件和损伤准则,可以非常准确的模拟侵彻问题。
