搜索abaqus中齿轮的多体动力学
2017-03-01 by:CAE仿真在线 来源:互联网
这组例子涉及abaqus中齿轮的多体动力学,主要由以下几个关键点:
1、显示刚体的设置问题
2、旋转角刚度的计算及设置
3、质量流动关于速比的设定
4、动态分析步的设置
详细步骤如下
|
|
齿数 |
模数 |
齿宽 |
压力角 |
|
小齿轮 |
20 |
2 |
5 |
20 |
|
大齿轮 |
40 |
2 |
5 |
20 |

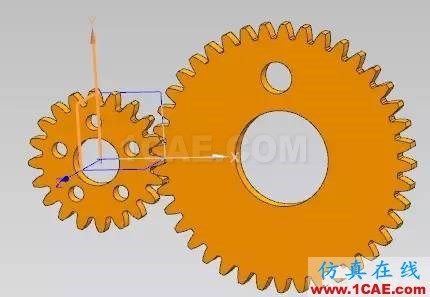

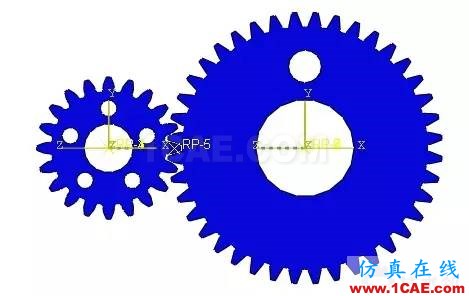

这一步略去不讲,主要是用到了UG中的齿轮工具箱,记得建模完成后分别导出两个齿轮

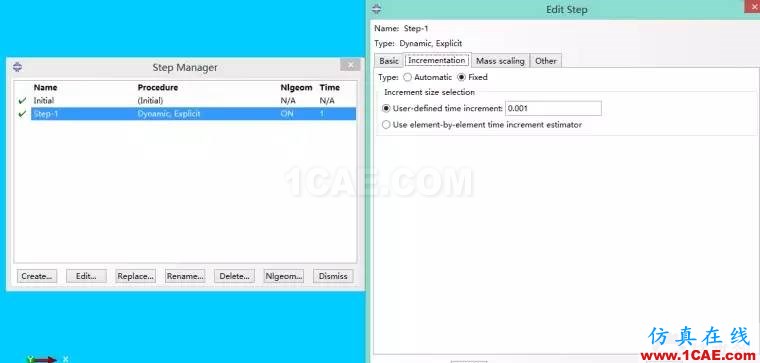

对于分析步设置为Dynamic,Explicit

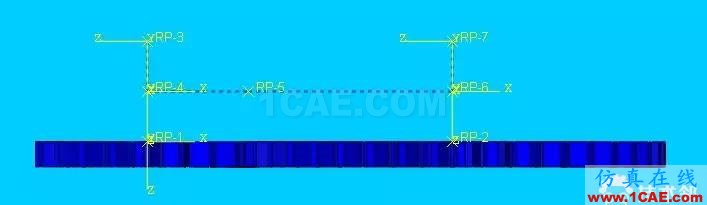

3设置相关考点
1、2作为显示刚体参考点
1、4之间为刚性连接
2、6之间为刚性连接
3、4之间传递扭转力矩
6、7之间传递扭转力矩
4、5之间传递速比
5、6之间传递速比

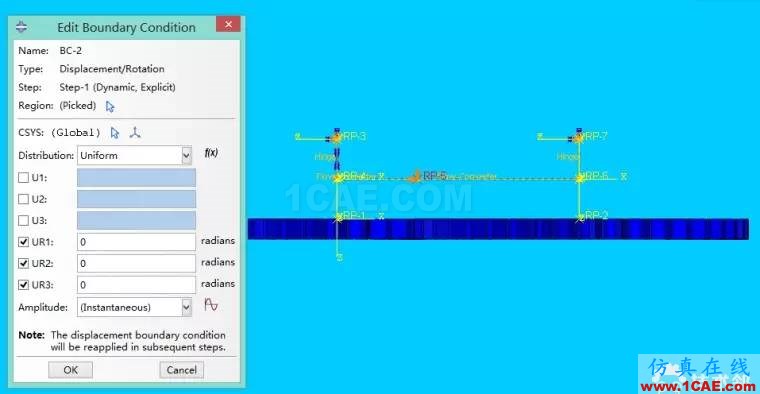

3、7保持固定
1-小齿轮——显示刚体(不用画网格)
2-大齿轮——显示刚体(不用画网格)
1-4——刚性连接rigid
2-6——刚性连接rigid
3-4——hinge连接,只留有连接线的转动自由度,转动刚度为1
6-7——hinge连接,只留有连接线的转动自由度,转动刚度为4
4-5——flow_converter连接,速比设置为1
5-5——flow_converter连接,速比设置为-0.5(方向相反)
其中,令1为小齿轮,2为大齿轮,M作为力矩,角刚度的单位是N.m/°,有
5具体步骤

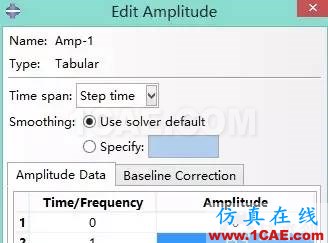

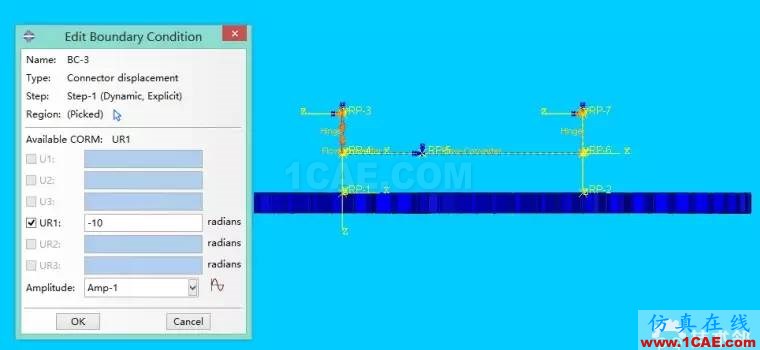

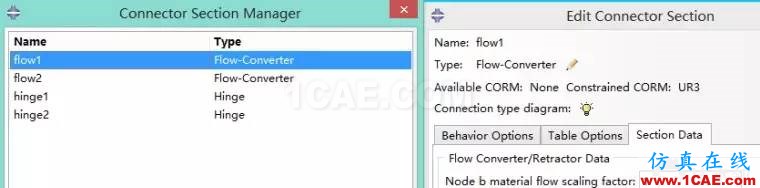

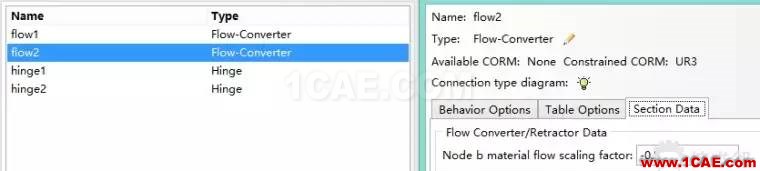

5.1 flow_converter设置
(创建 连接线-连接属性-赋予属性 这三个步骤省去)

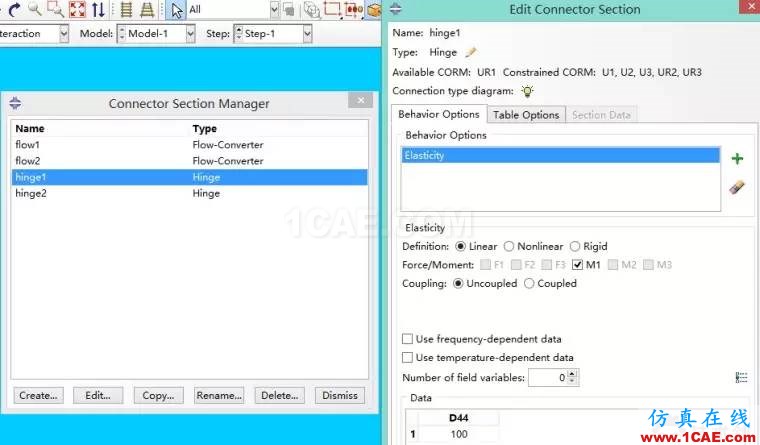

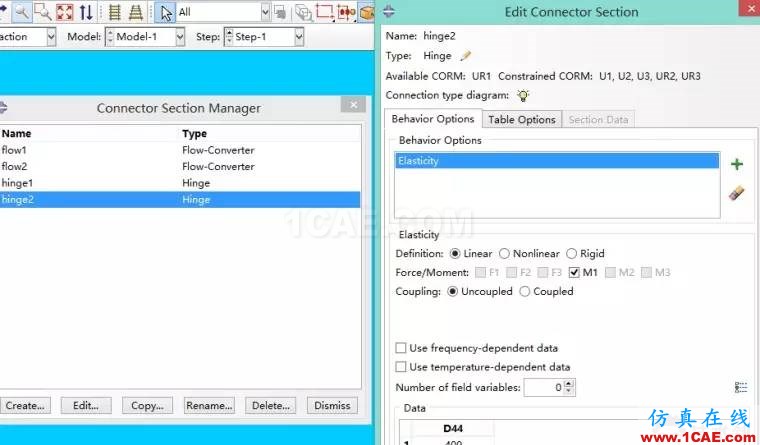

5.2 Hinge设置
(创建 连接线-连接属性-赋予属性 这三个步骤省去)

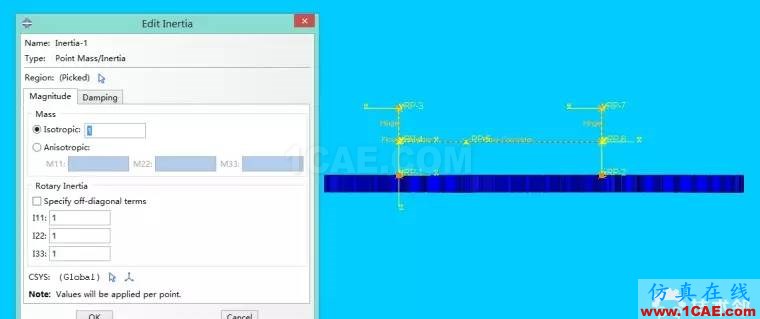

5.3 赋予相关齿轮点质量
(对1、2两点)

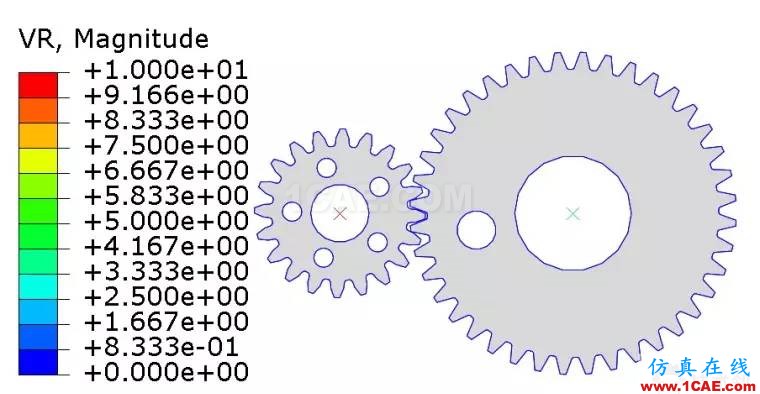

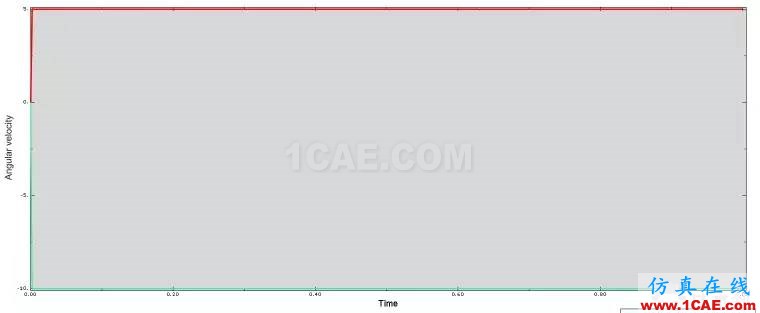

7分析结果

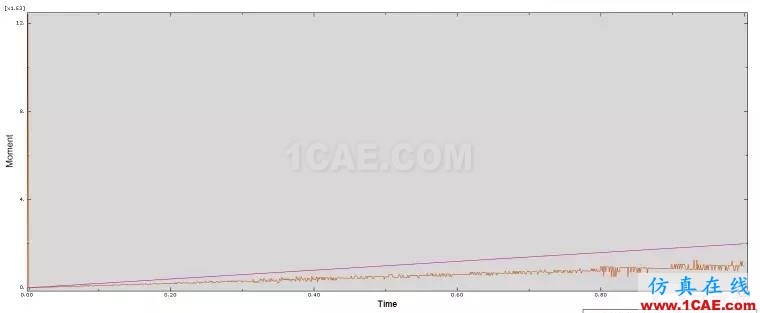

(扭矩曲线)
