ABAQUS中truss单元运用降温法施加预应力

备注

1.此模型方法可以用于较长钢缆的预应力施加,采用truss单元建模,此处建模为简化例题仅计算线跨为16m长的跨度(为简化例题以4m为每节truss长度);

2.难点在于需要依靠降温法来施加初始应力。

3.**XXXXXX**表示解释说明

下面将对建模求解过程详细解读:

INP程序

**开头固定格式**

*heading

**产生节点,生成下列几个关键节点**

*node

1, 0.000000, 16.000000, 43.100000**对应点A**

2, 4.000000, 16.000000, 42.725000**对应点B**

3, 8.000000, 16.000000, 42.600000**对应点C**

4, 12.000000, 16.000000, 42.725000**对应点D**

5, 16.000000, 16.000000, 43.100000**对应点E**

**开始编写杆件编号**

*Element, type=T3D2

1, 1, 2

2, 2, 3

3, 3, 4

4, 4, 5

** Region: 赋予导线截面的分组

*Elset, elset=LineMeterialSet_1, internal, generate

1, 4, 1

**为单元集ConductorLine定义截面属性,材料名称为LineMeterial

*Solid Section, elset=LineMeterial, material=ConductorLine

**定义弹性材料,导线横截面

0.0006665500,

*Material, name=line

**定义弹性材料,密度为2388 kg/m^3

*Density

2388.,

**定义弹性材料,弹性模量为65GPa,泊松比为0.3**

*Elastic

6.5e+10, 0.3

**定义线膨胀系数*Expansion

1e-05

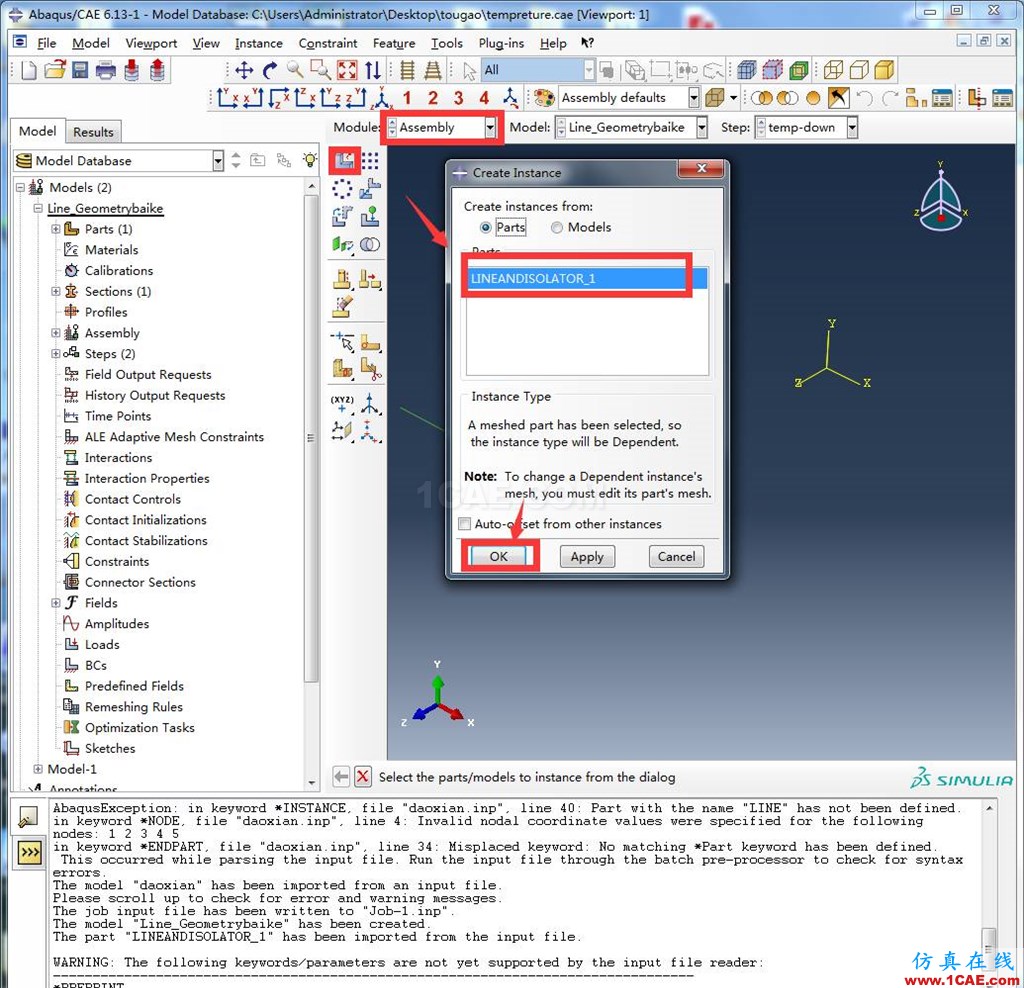

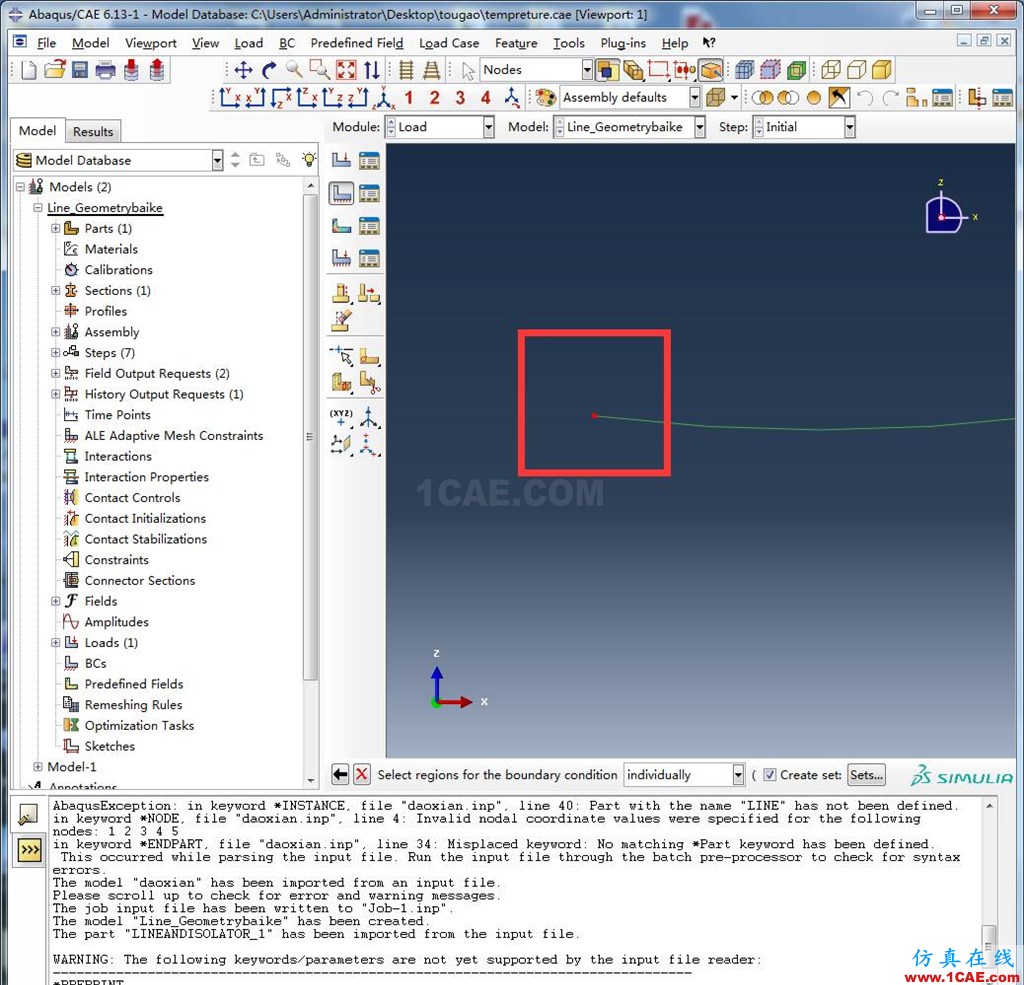

将INP程序导入ABAQUS中后生成的模型如图1所示。

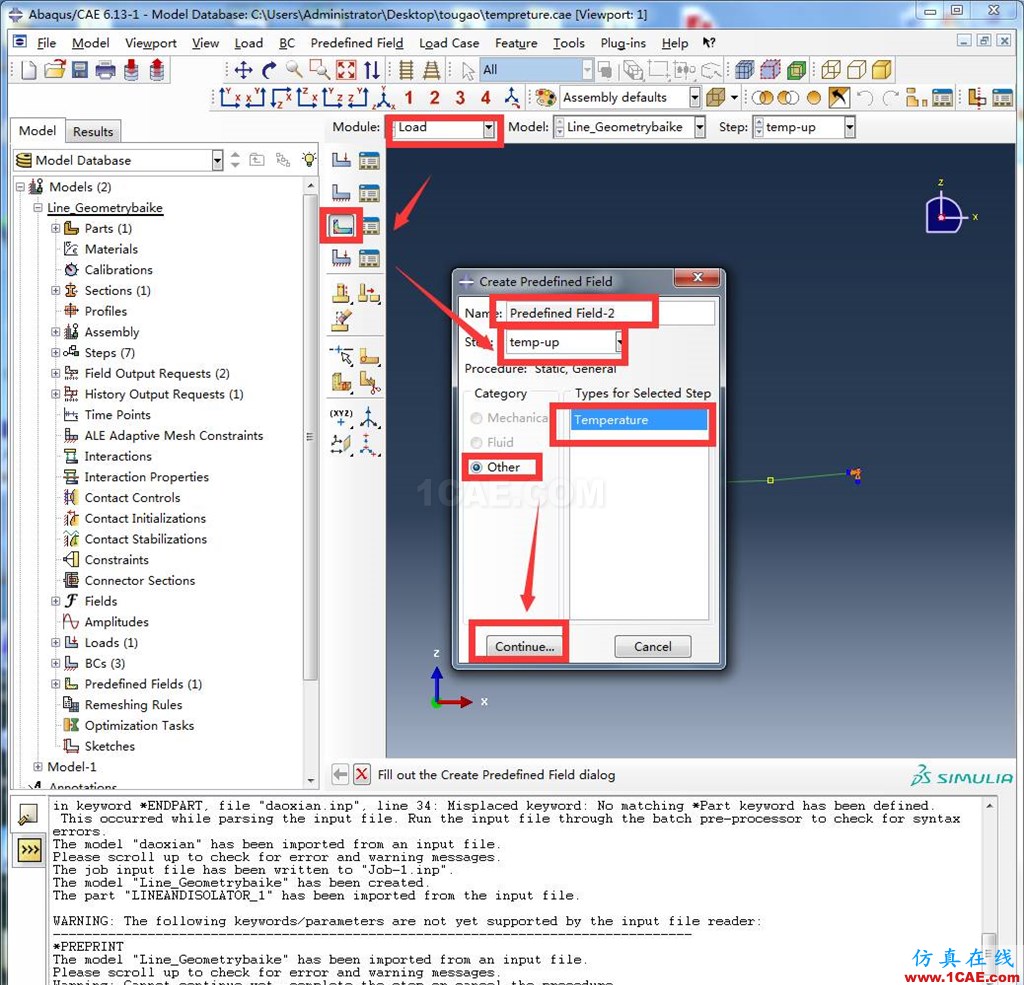

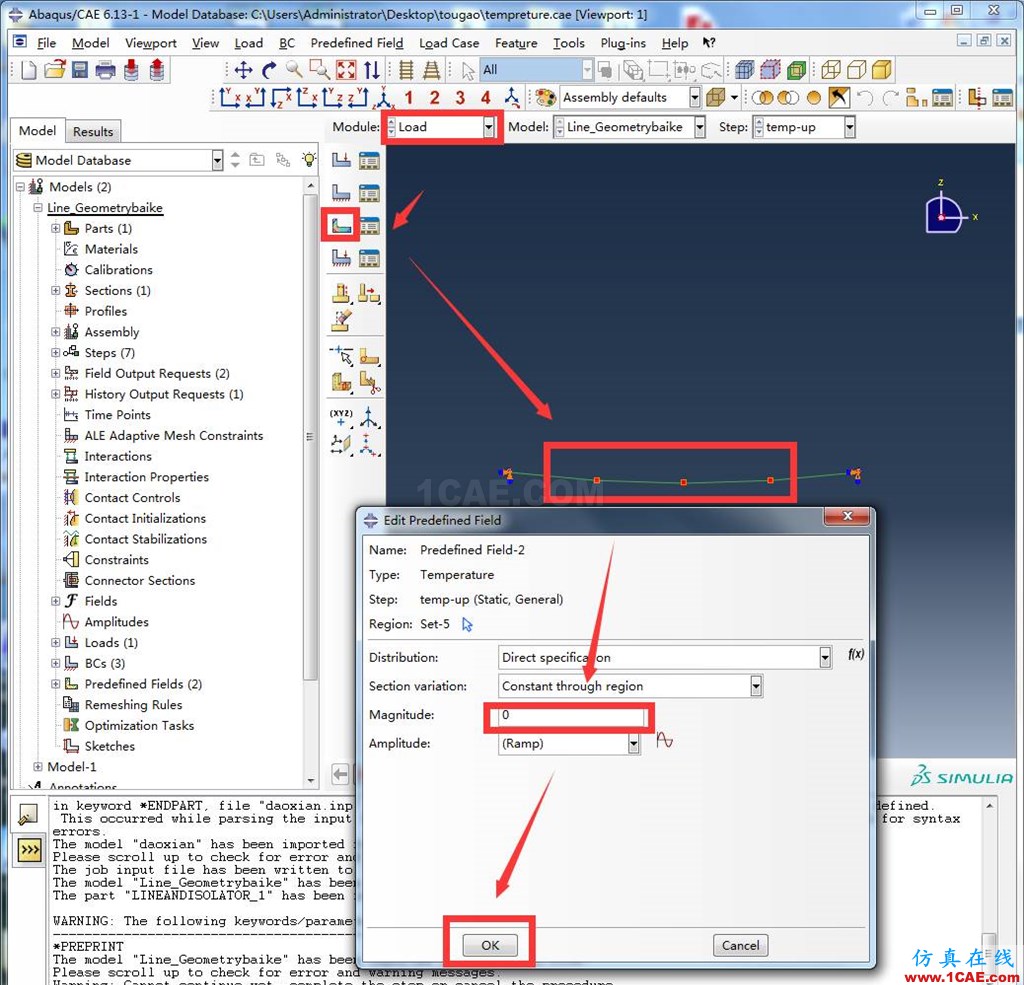

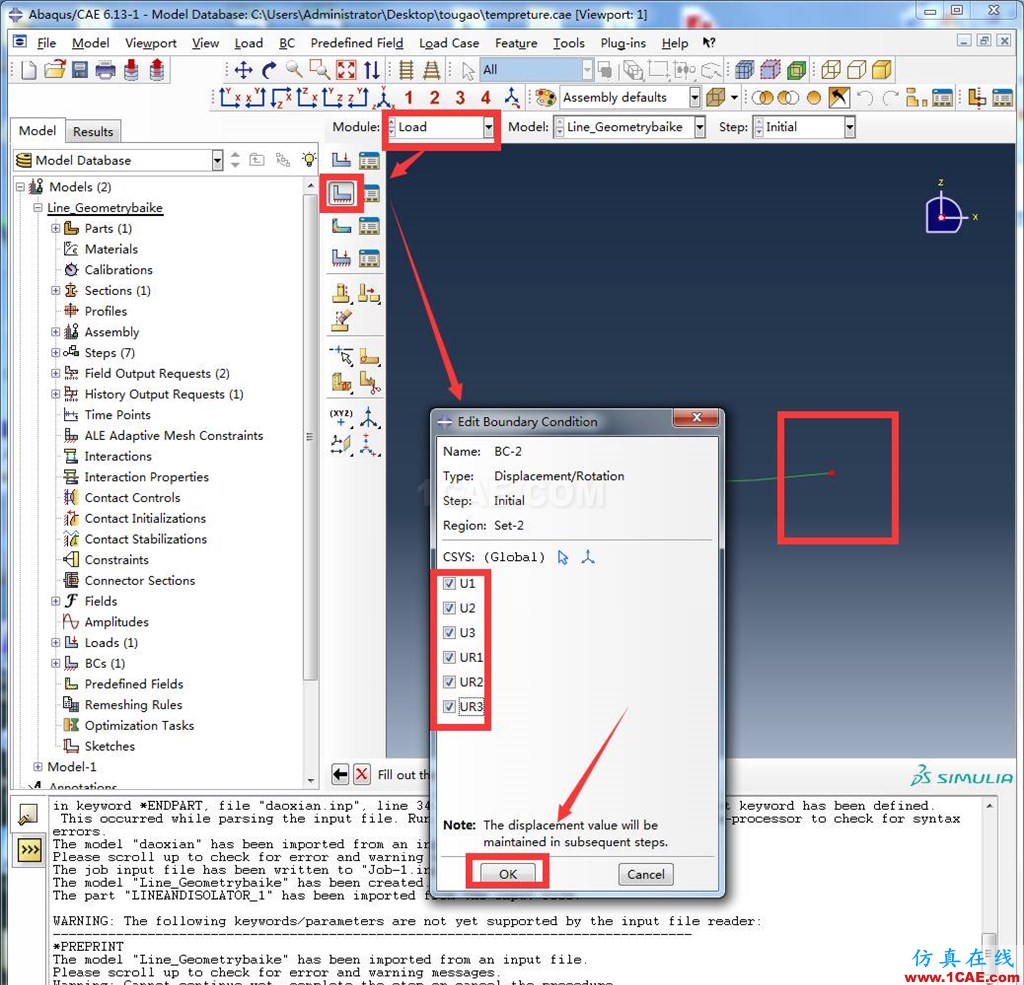

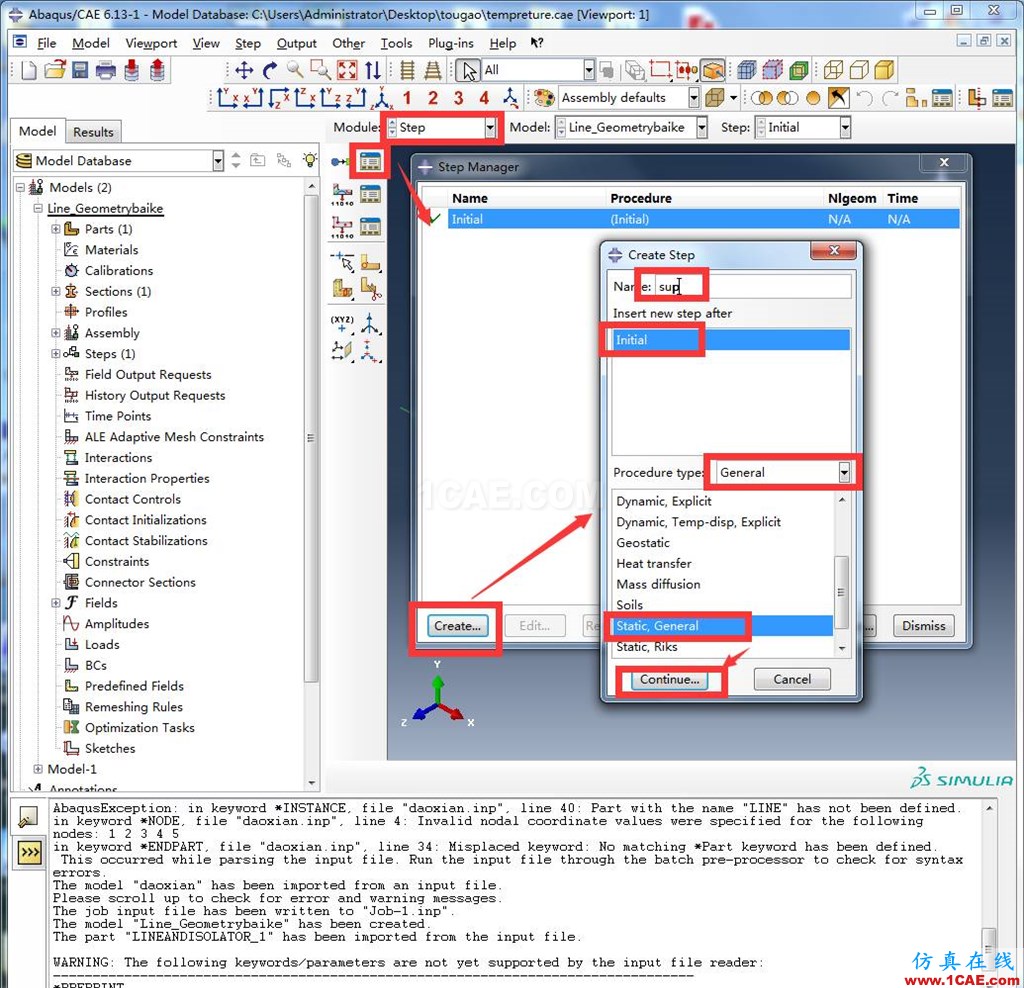

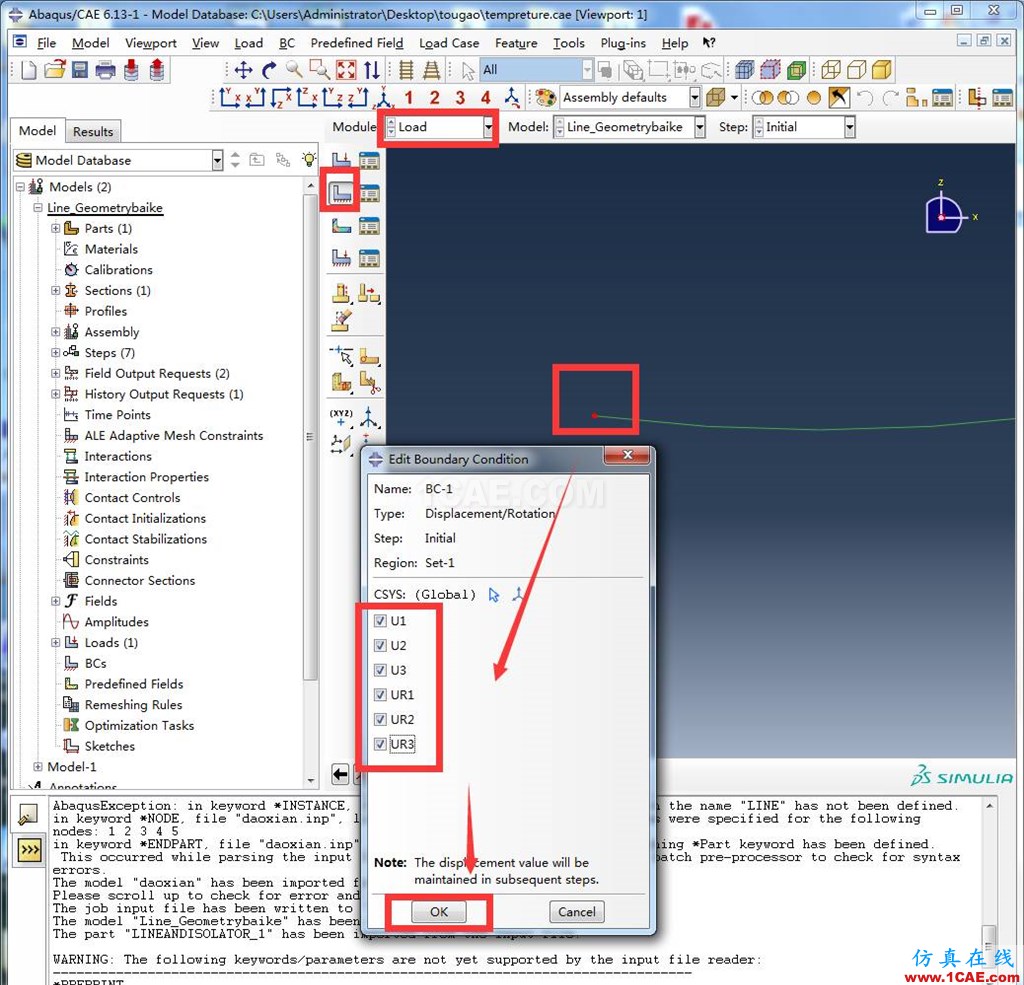

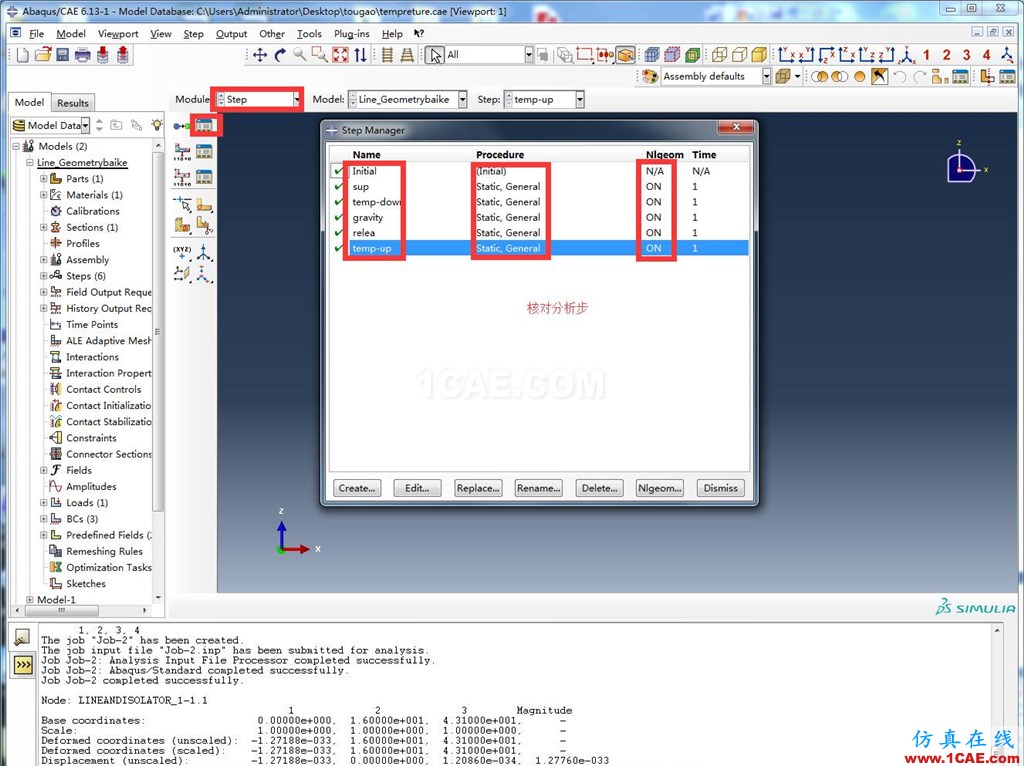

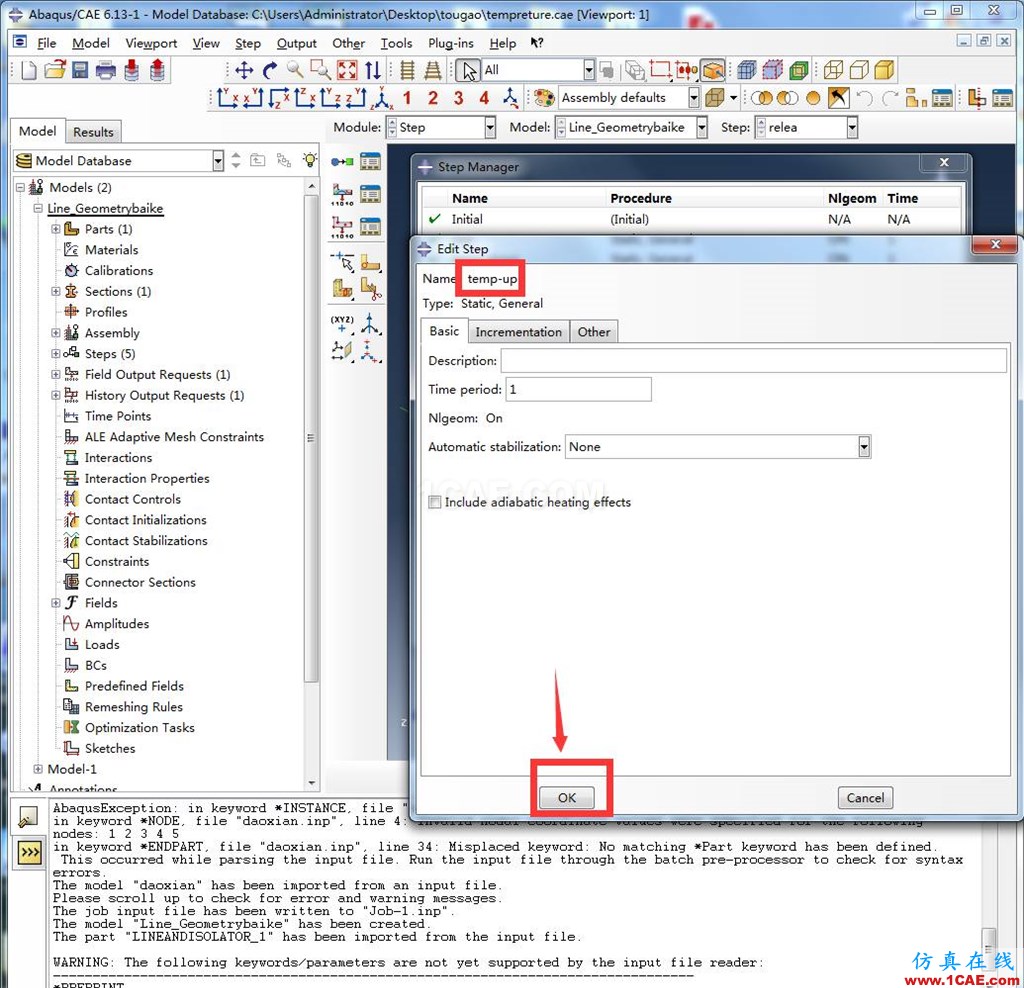

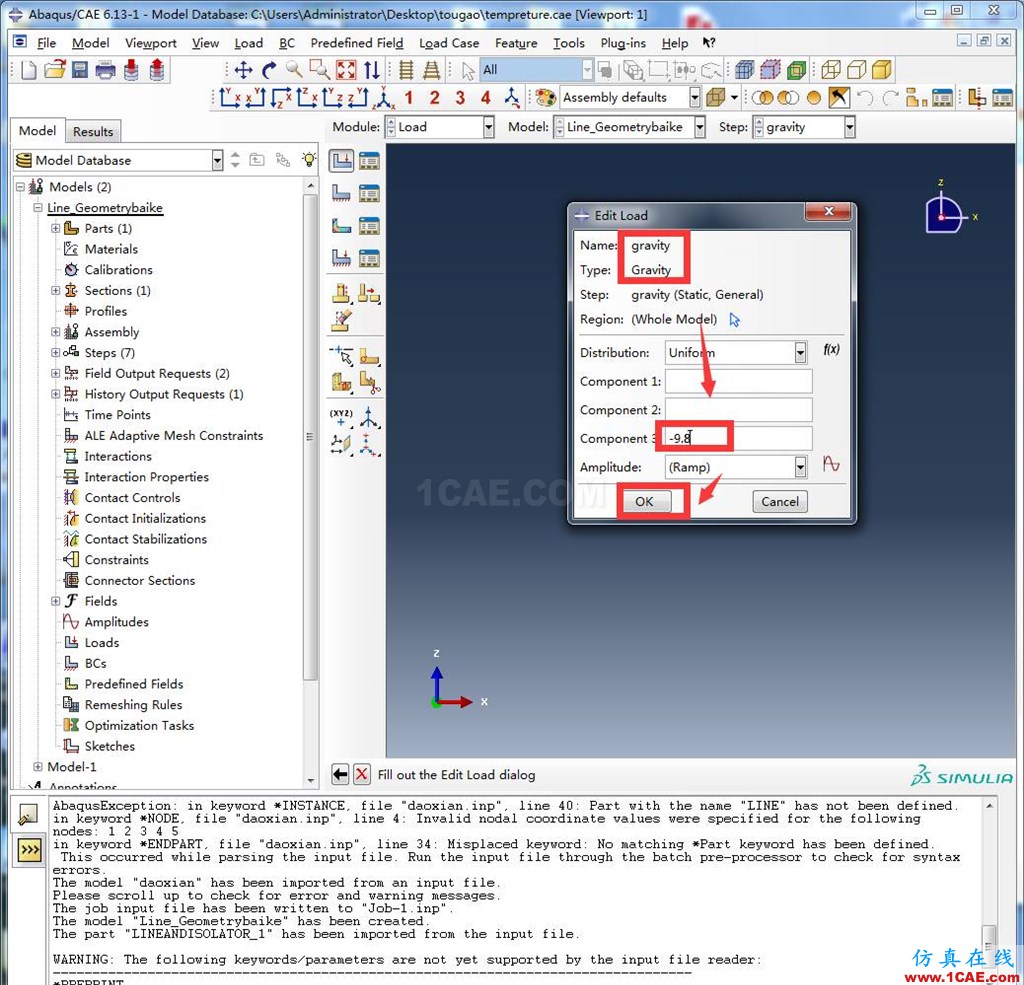

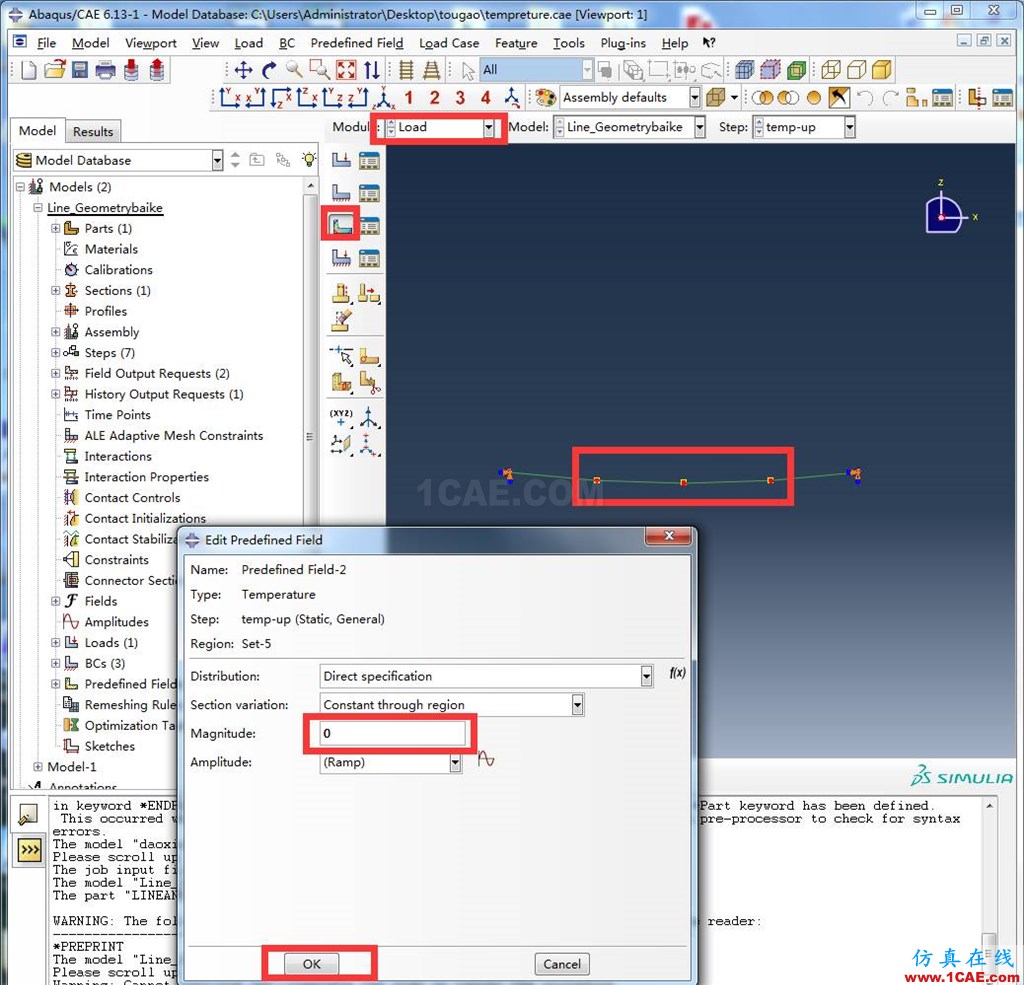

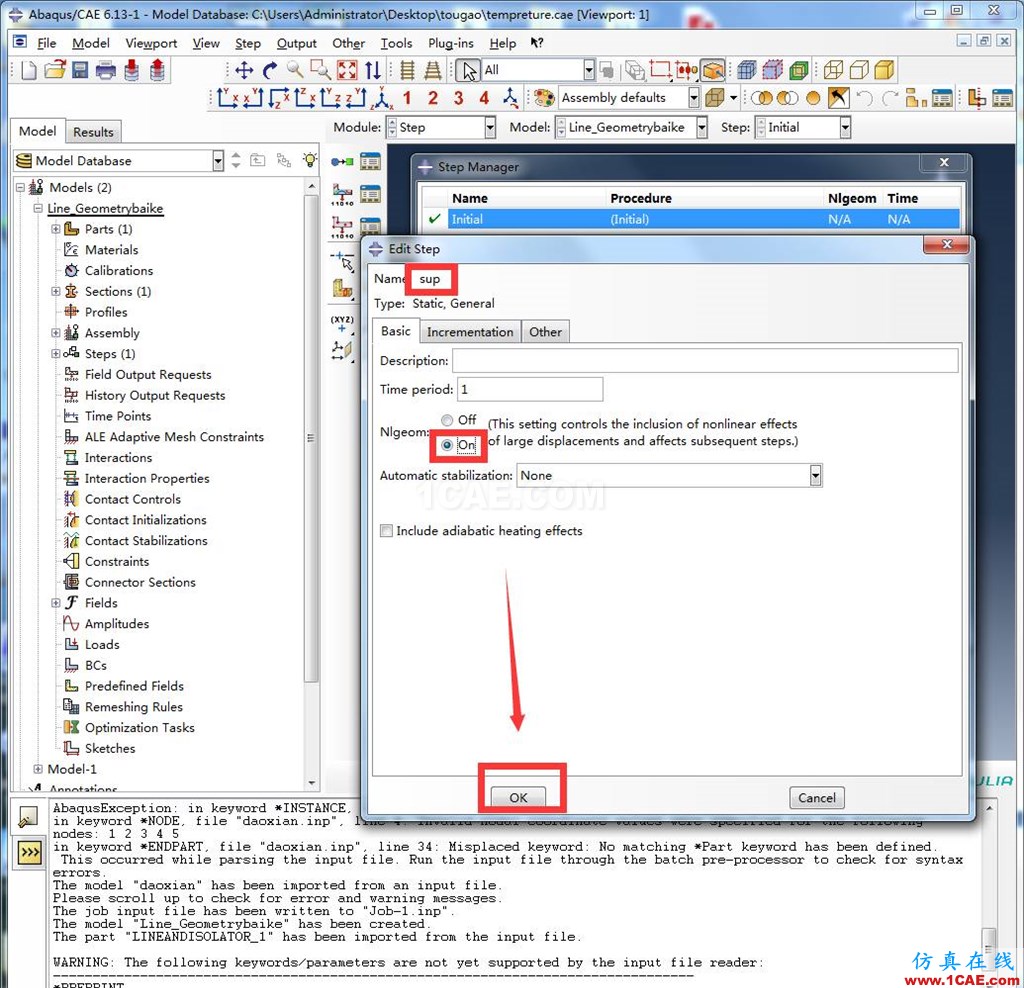

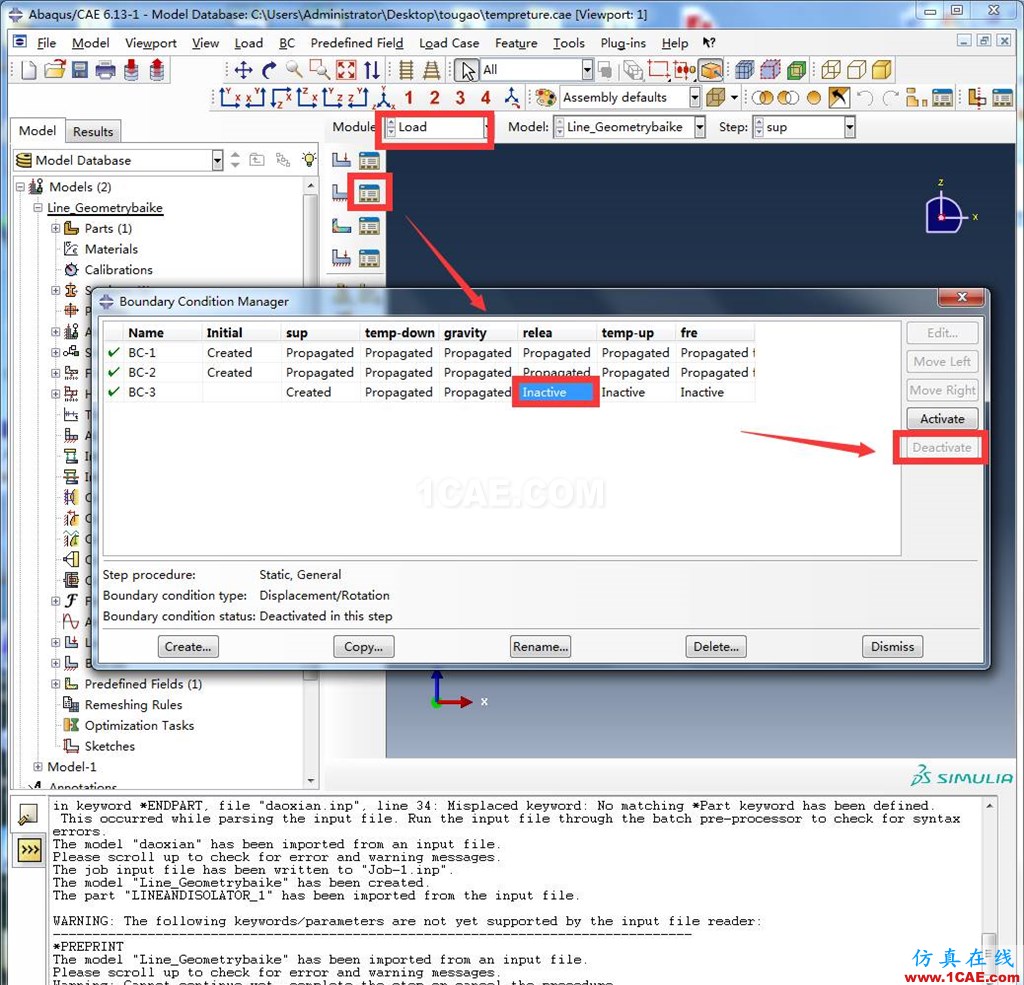

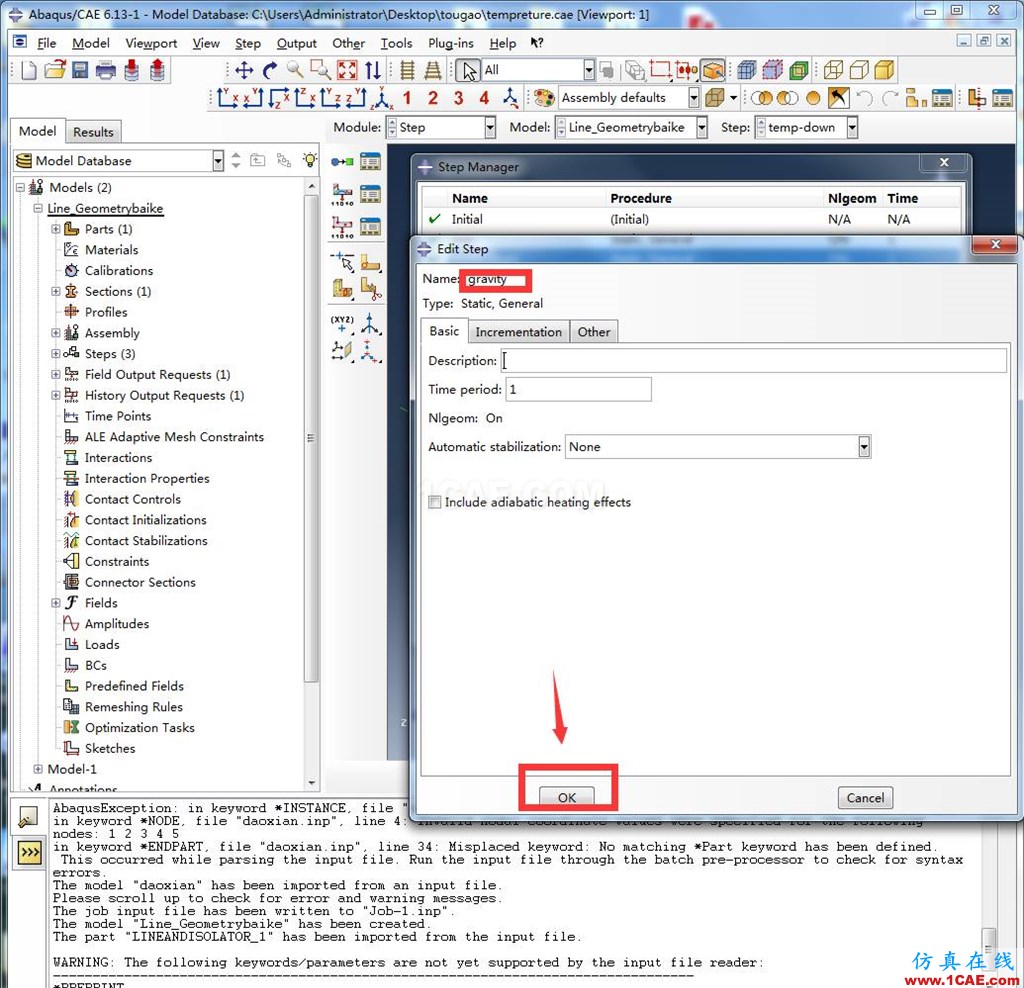

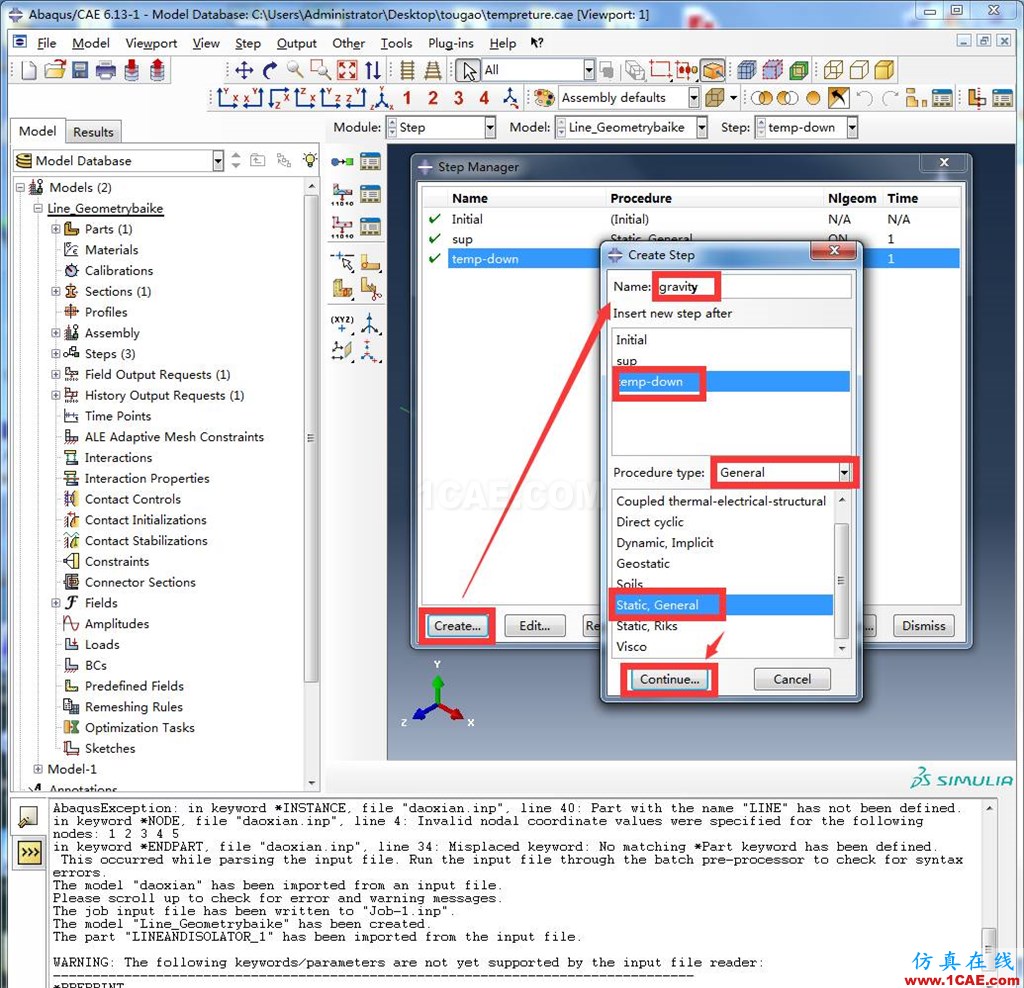

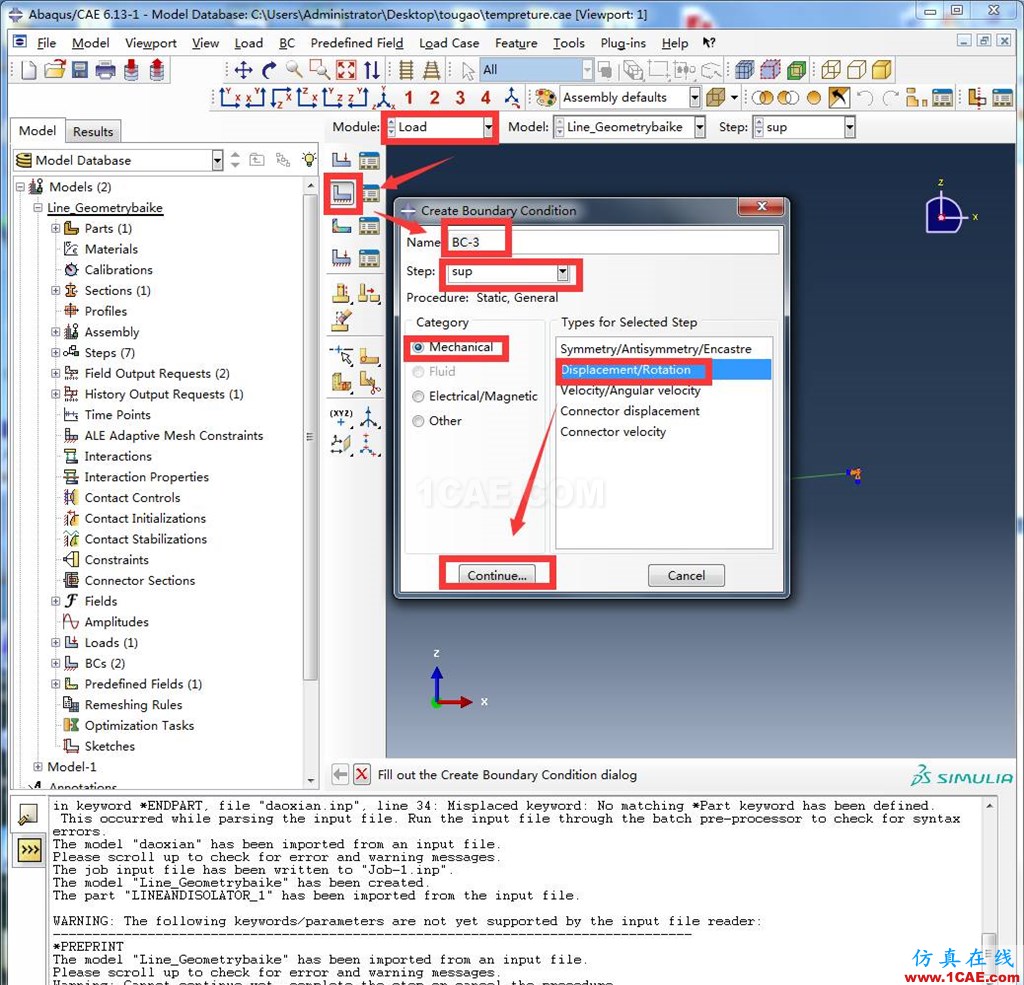

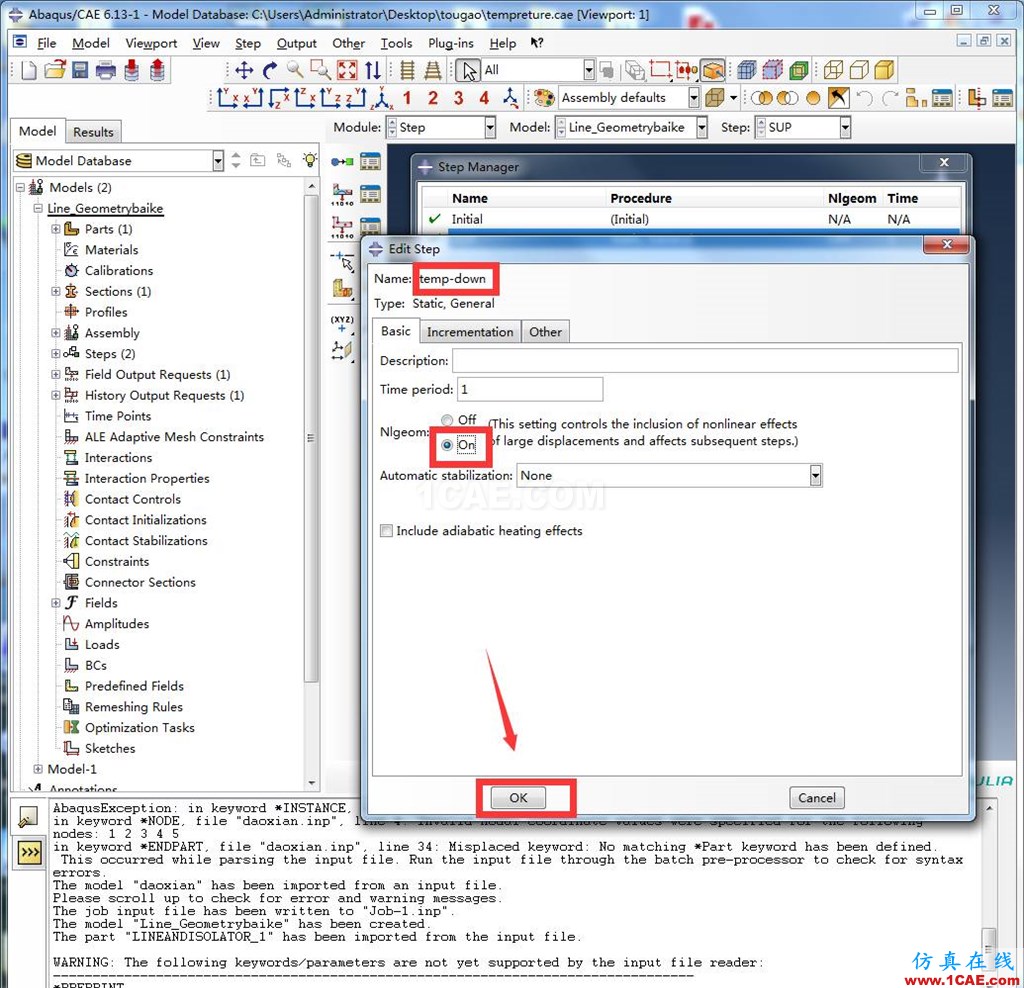

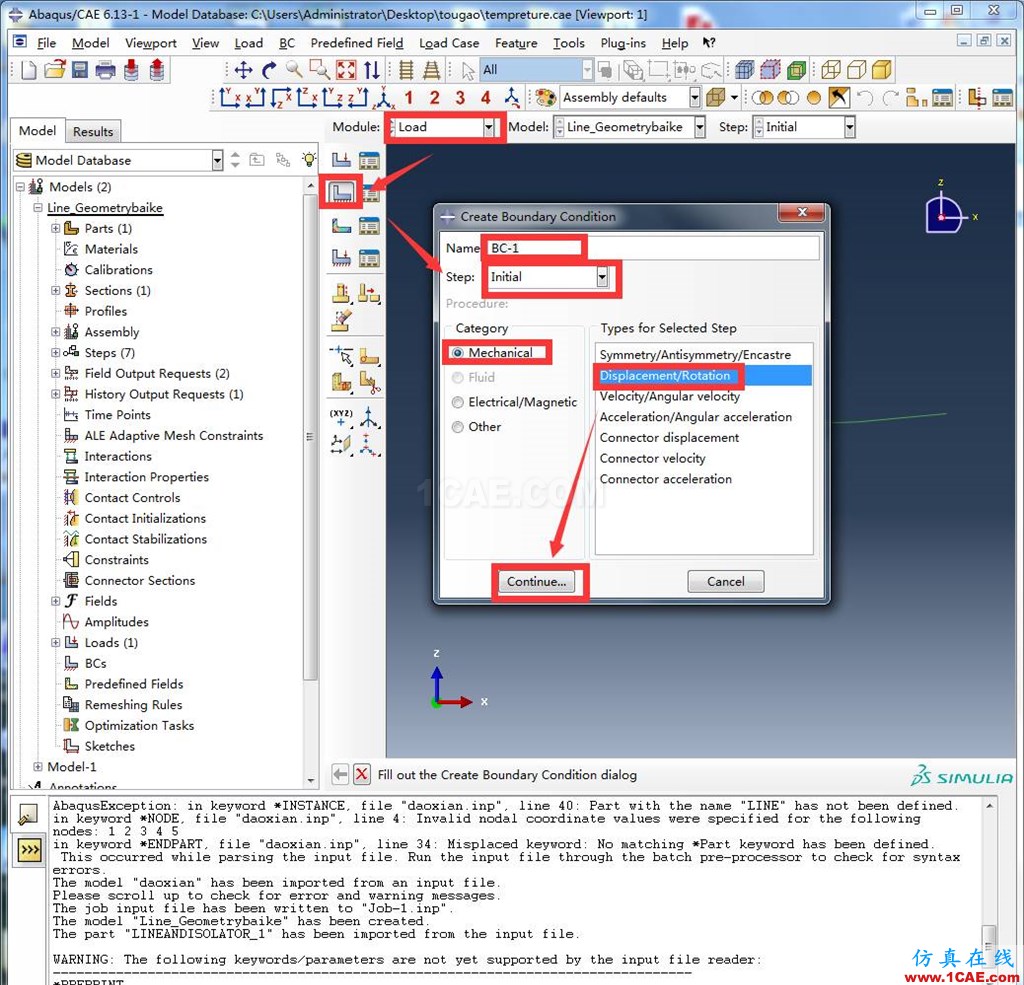

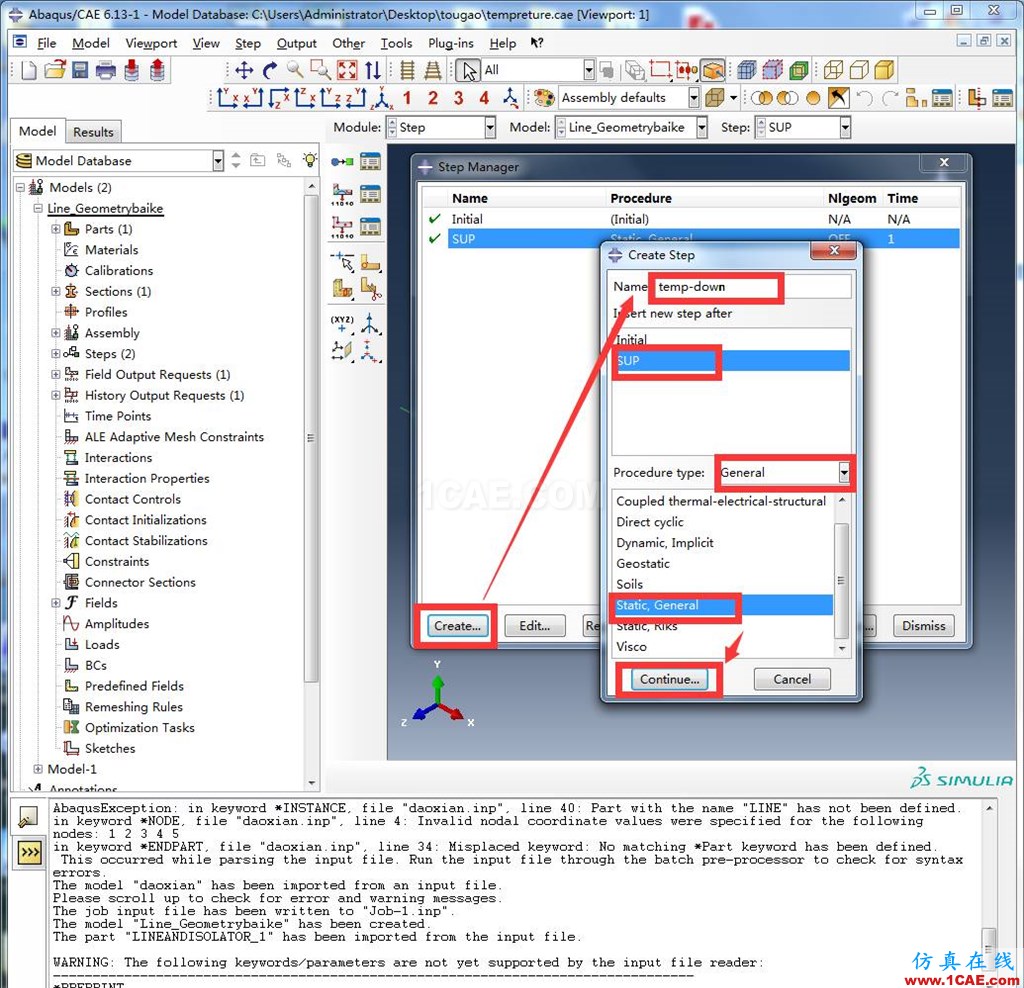

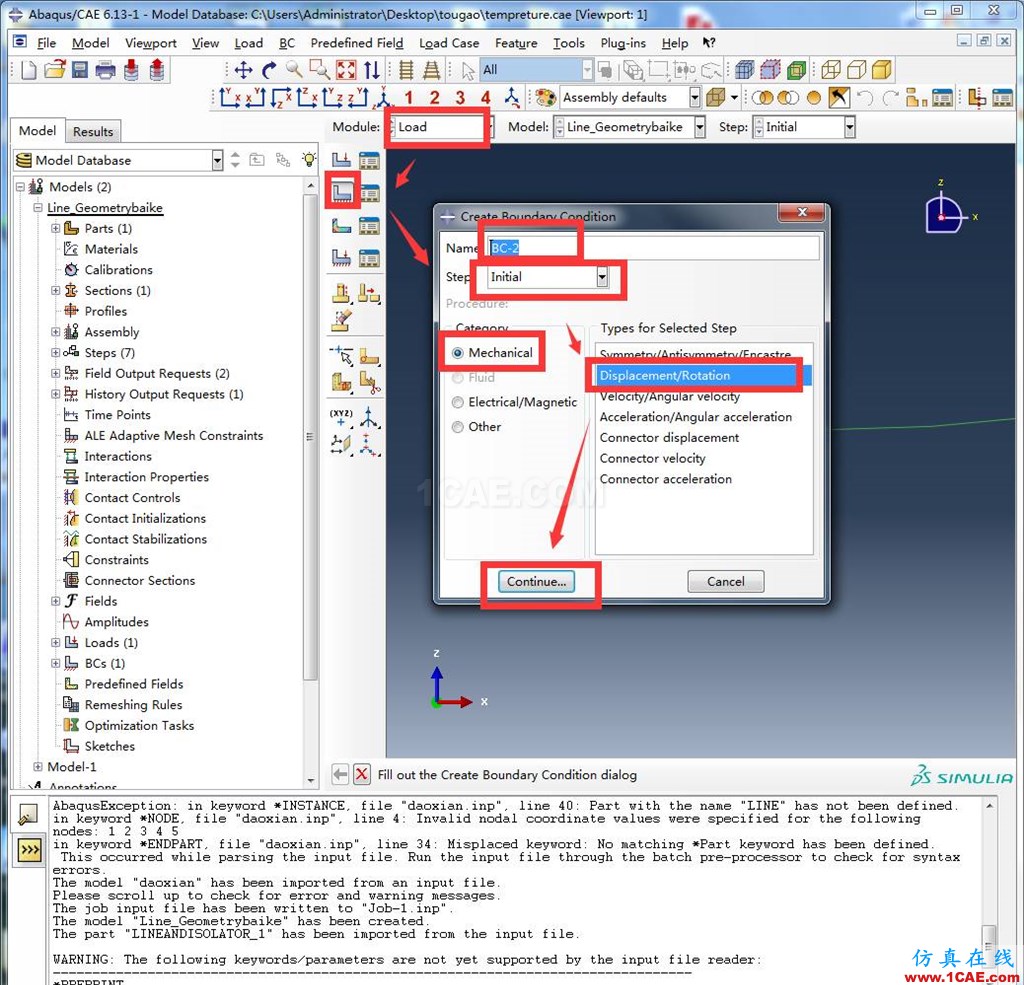

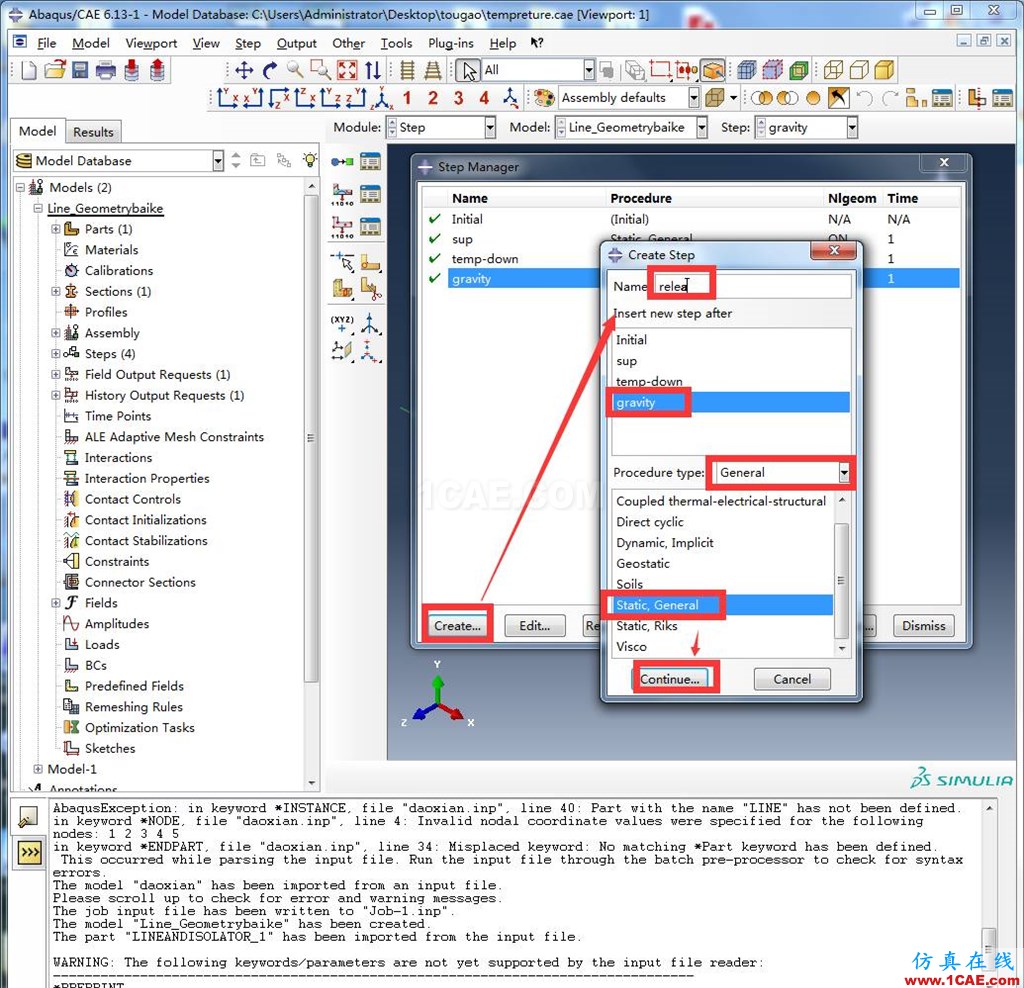

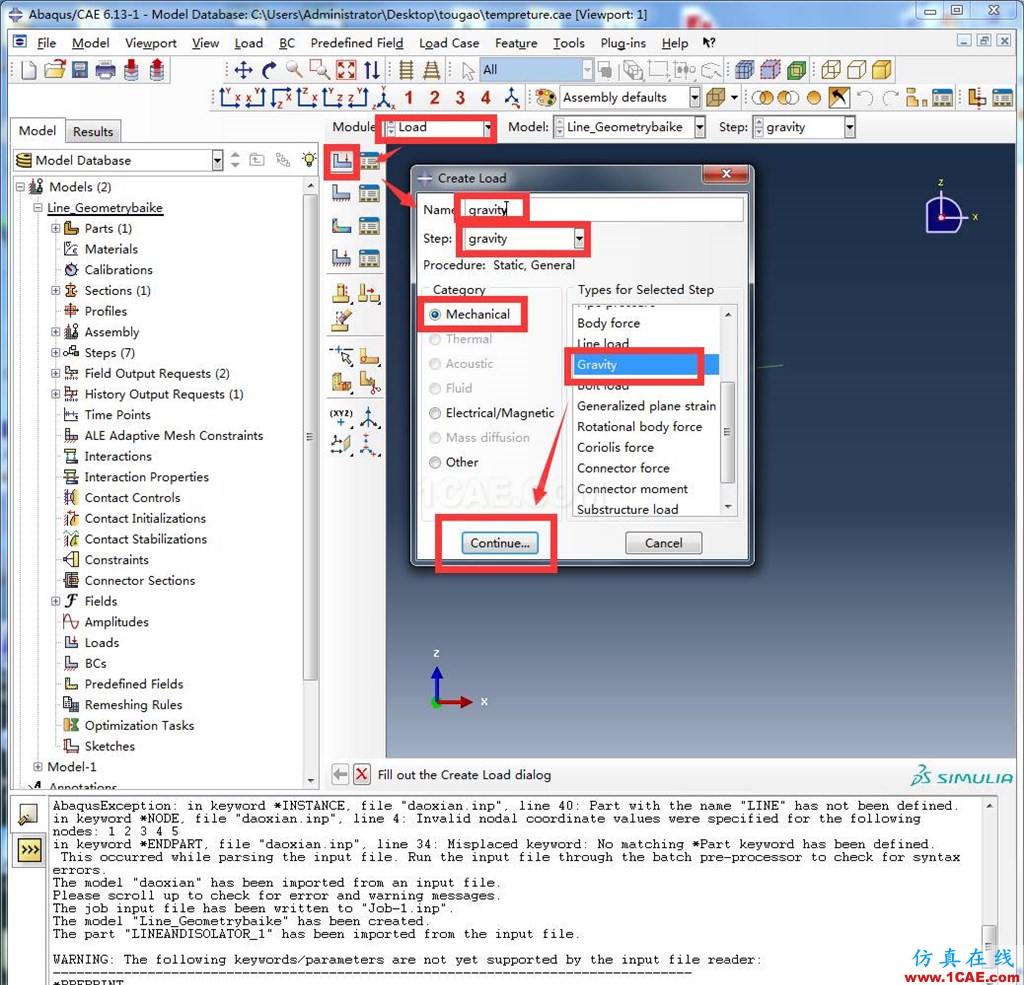

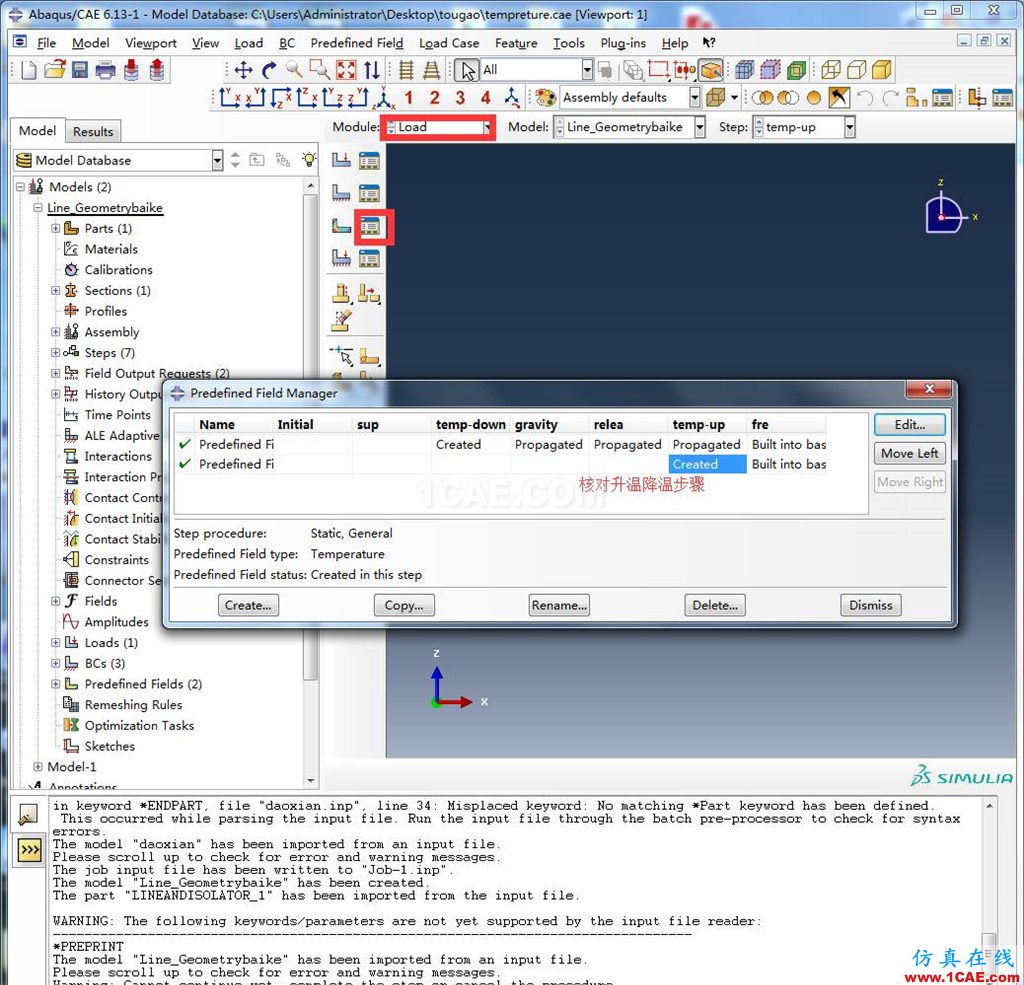

新建 job,submit,进行分析计算。

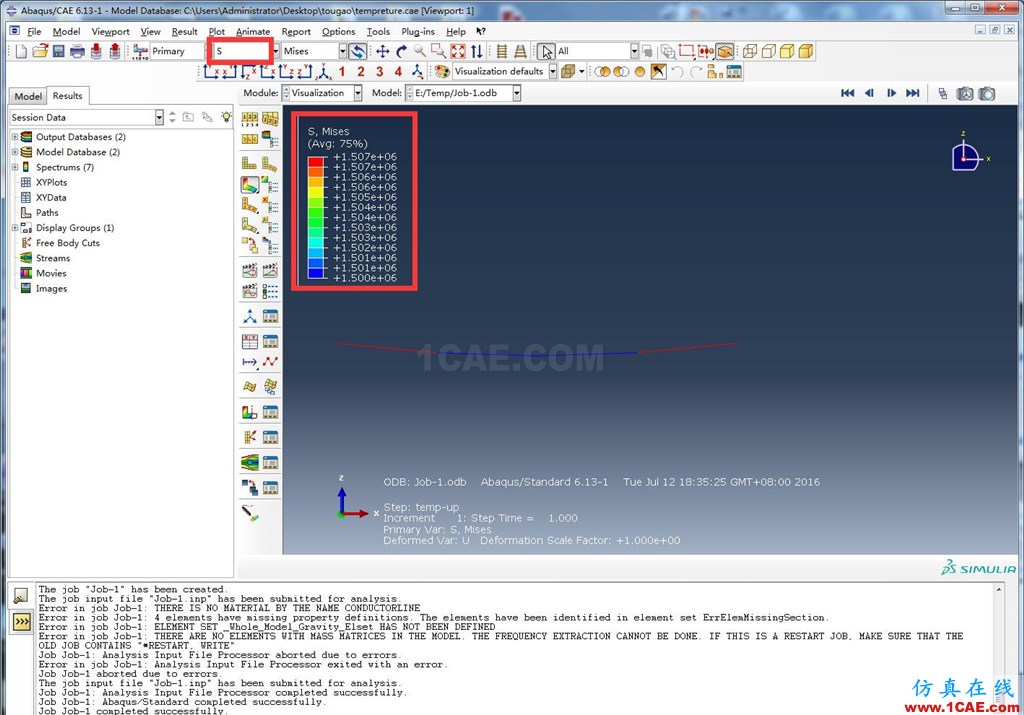

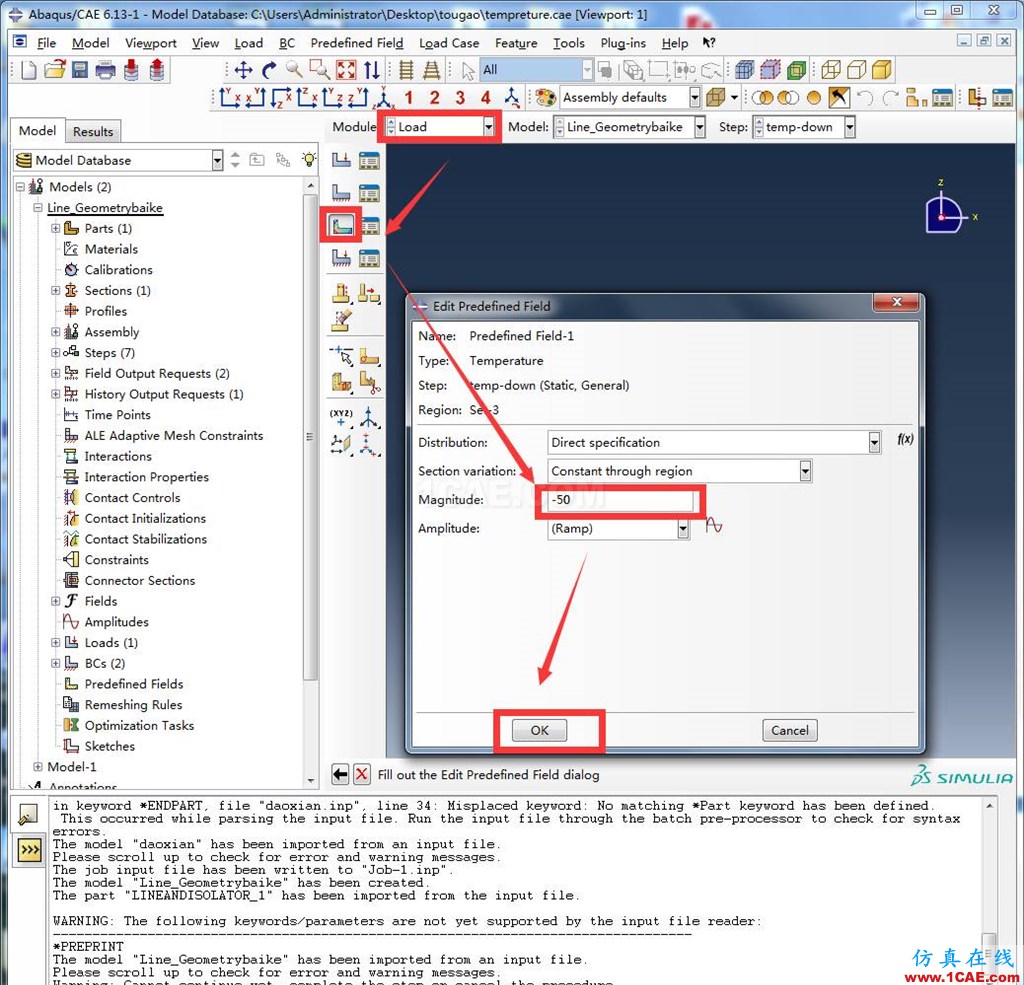

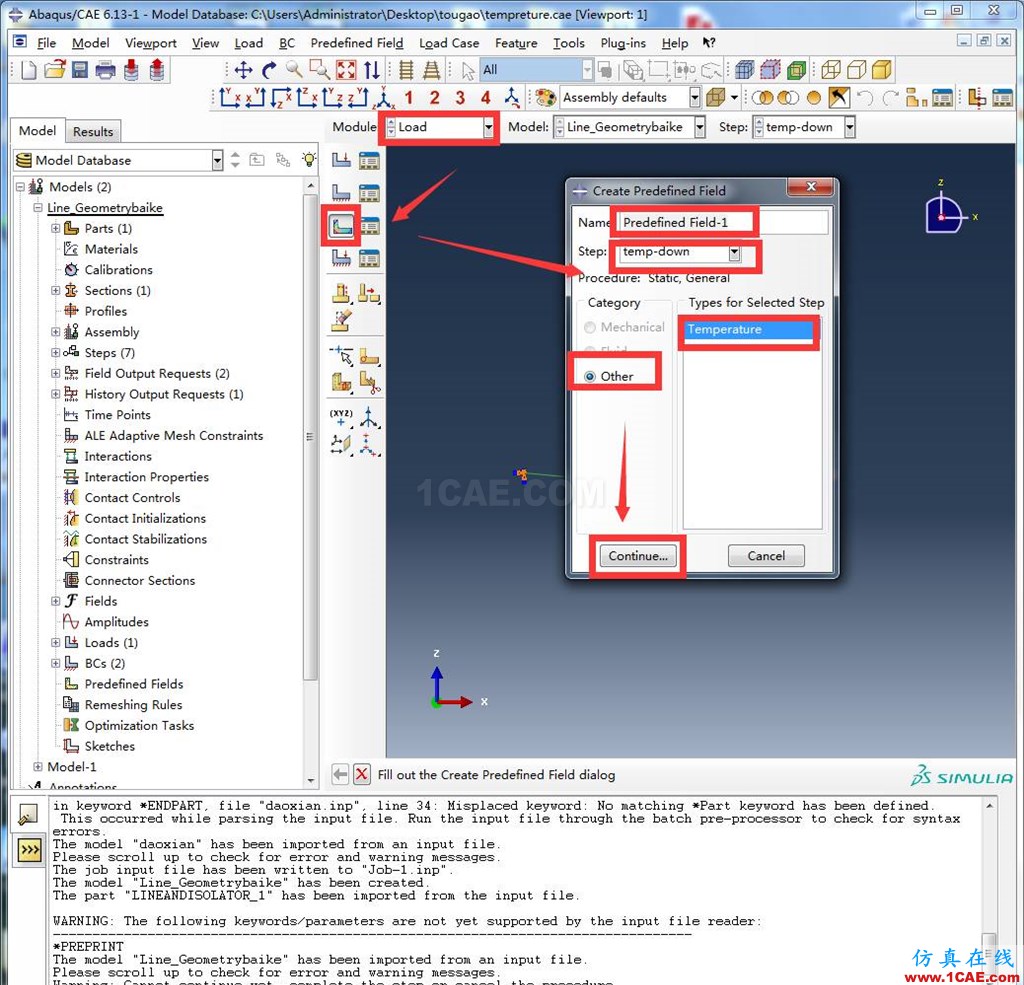

得到预应力的施加,通过调节线膨胀系数和温度等参数,调节预应力的大小。

力=truss单元由于自重或者分析中要求的引起的拉应力。

温度=-力/(膨胀系数*弹模*钢绞线面积)。
