搜索[ABAQUS] 柱截面中钢筋模拟两种方法比较【转发】
2017-06-15 by:CAE仿真在线 来源:互联网

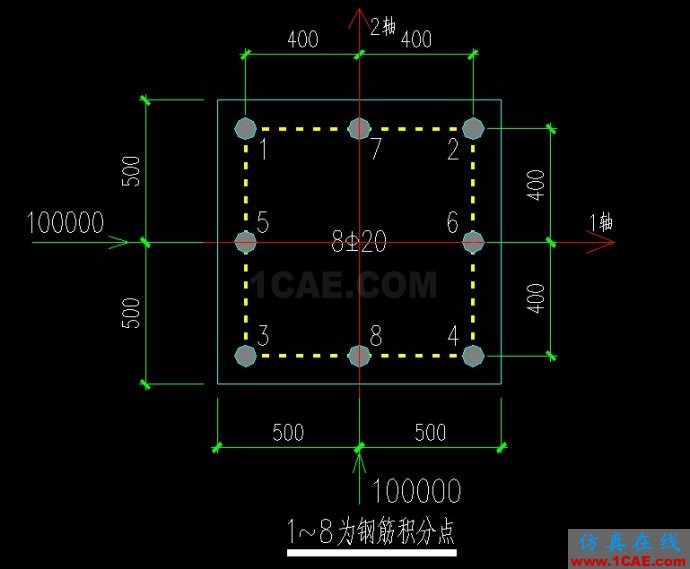

1.截面信息如下图所示:
![[ABAQUS] 柱截面中钢筋模拟两种方法比较](http://www.1cae.com/i/g/d5/d5b531ce8d5371ab859a57bff2ee5d66r.jpg "[ABAQUS] 柱截面中钢筋模拟两种方法比较")
![[ABAQUS] 柱截面中钢筋模拟两种方法比较](http://www.1cae.com/i/g/5b/5b49f5f5905029e27b9acce7053cb13br.jpg "[ABAQUS] 柱截面中钢筋模拟两种方法比较")

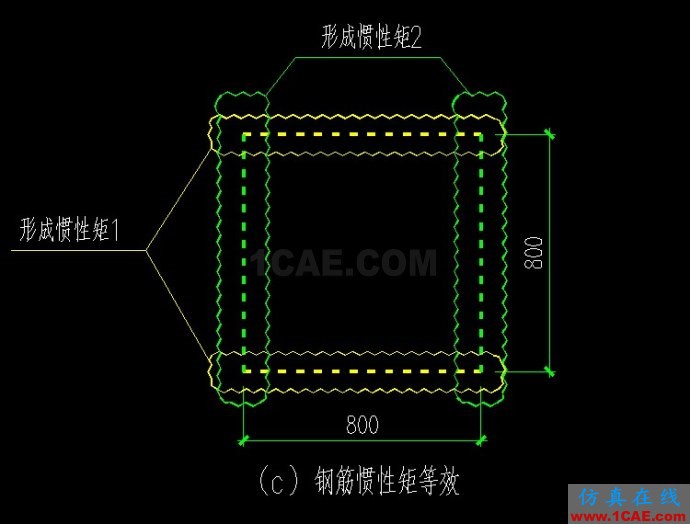

2.模拟方法:同梁截面钢筋模拟的方法一样,采用*rebar和箱型截面两种方法比较。
![[ABAQUS] 柱截面中钢筋模拟两种方法比较](http://www.1cae.com/i/g/39/39abdb192b9f790f008edf8f5b530c65r.jpg "[ABAQUS] 柱截面中钢筋模拟两种方法比较")
3. 结果
![[ABAQUS] 柱截面中钢筋模拟两种方法比较](http://www.1cae.com/i/g/ed/edc911d4064ae776234ea0c1ecf15b37r.jpg "[ABAQUS] 柱截面中钢筋模拟两种方法比较")
由梁截面钢筋模拟的几种方法比较部分(http://blog.sina.com.cn/s/blog_642b4b710100i7sh.html)可知不同的模拟方法不影响其杆件受到的合力,故直接考察最不利的第3个积分点。

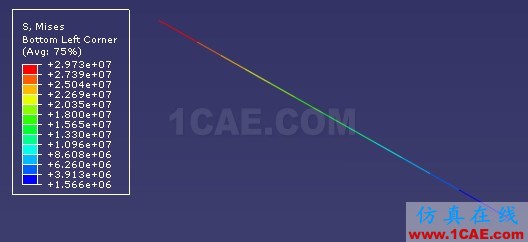

3.1
箱型结构
![[ABAQUS] 柱截面中钢筋模拟两种方法比较](http://www.1cae.com/i/g/23/230cd8134629f1c5dee794fc5bc3fcc1r.jpg "[ABAQUS] 柱截面中钢筋模拟两种方法比较")
3.2 *rebar模拟结果
ELEMENT
REBAR PT
FOOT-
S11
E11
NOTE
1
R1
1
60.82
3.0412E-10
1
R2
1
-2.9684E+07 -1.4842E-04
1
R3
1
2.9684E+07 1.4842E-04
1
R4
1
60.82
3.0412E-10
两者结果非常接近,故可以认为柱中用箱型截面和*rebar模拟钢筋是等价的。
结论:柱子中用箱型截面模拟钢筋是可行的。
转自:http://blog.sina.com.cn/s/blog_642b4b710100idlu.html
