一、part模块中的操作:

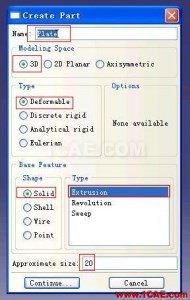

1.生成一个新的part,取名为plate,本part选取3D deformable solid
extrusion类型(如图1)
2.通过Rectangle工具画出一长3,高6的矩形。考虑使用工具栏add-dimension和edit
dimension来画出精确长度的模型。强烈建议此矩形的左上角坐标为(0,3),右下角坐标为(3,-3)(如图2)

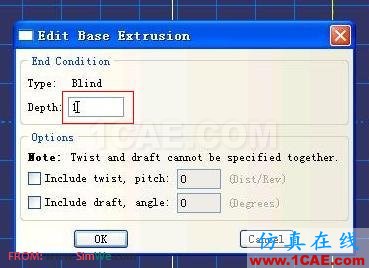

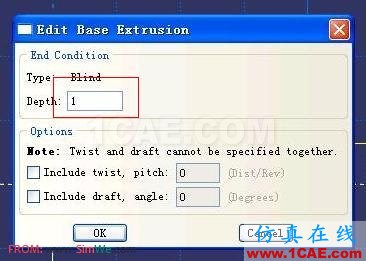

3.完成后拉伸此矩形,深度为1.(如图3)
1.JPG(28.43
KB, 下载次数: 179)
下载附件保存到相册
2009-7-3 09:19 上传
图1,图2,图3,

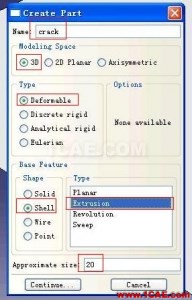

4.生成一个新的part,取名为crack,本part选取3D deformable shell
extrusion类型(如图4)
5.生成一条线,此线的左端点坐标为(0,0.08),右端点坐标为(1.5,0.08)
6
.完成后拉伸此线,深度为1.(如图6)

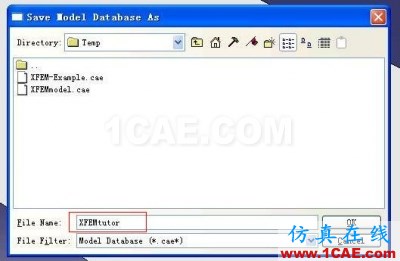

7.保存此模型为XFEMtutor(如图7),以后经常保存模型,不再累述。

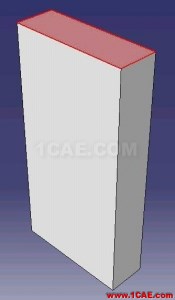

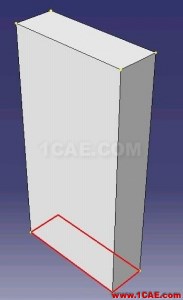

8.在part Plate中分别创建4个集合,分别为:all,bottom,top和fixZ,各部分的内容如图8~11所示。
二、Material模块中的操作:

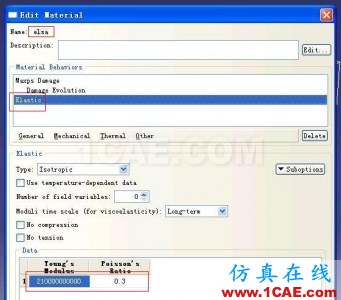

1.创建材料elsa,其弹性参数为E=210GPa,泊松比为0.3(如图12)

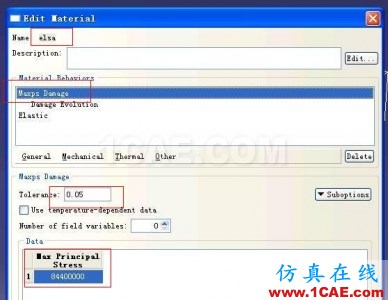

最大主应力失效准则作为损伤起始的判据,最大主应力为84.4MPa(如图13)

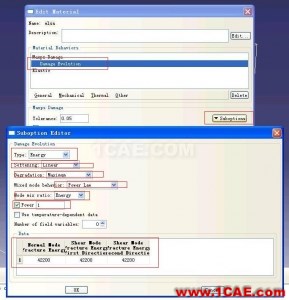

损伤演化选取基于能量的、线性软化的、混合模式的指数损伤演化规律,有关参数为G1C=G2C=G3C=42200N/m,a=1.(如图14)
2.创建一个Solid

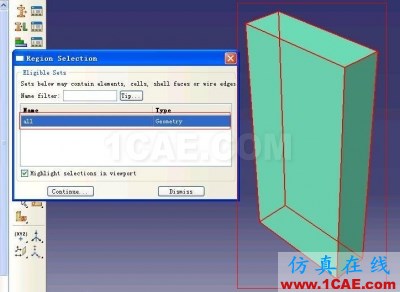

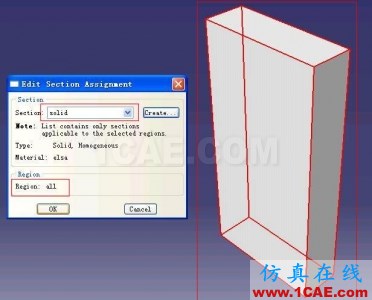

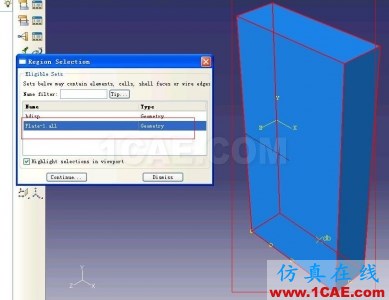

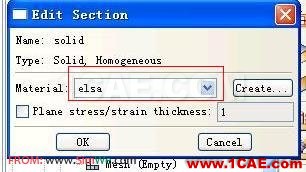

Homogeneous的section,名为solid(如图15),此section与材料elsa相联(如图16),并将此section赋给plate part(也就是集合all)(如图17)

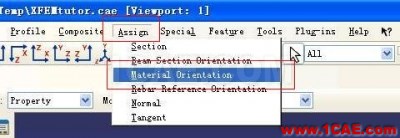

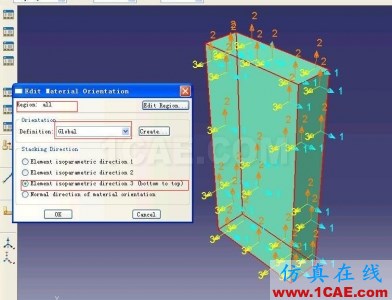

3.赋予材料取向,分别如图18~21所示。
三、划分网格:

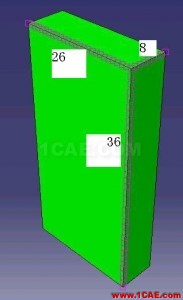

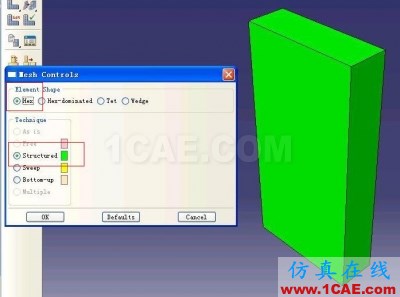

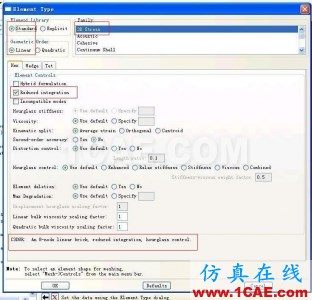

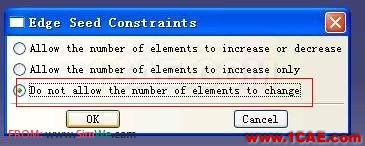

网格控制为:Hex型structured(如图22),单元类型为C3D8R(如图23)设置plate各边的网格种子为8,26,36(如图24),各边种子的个数不能改变(如图25)
|
23.JPG(89.77 KB,
下载次数: 241)

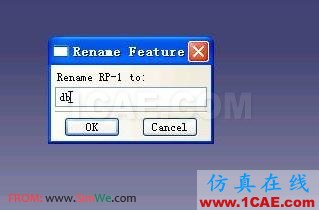

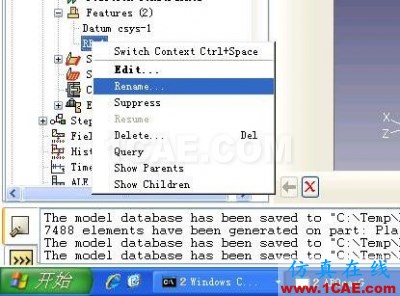

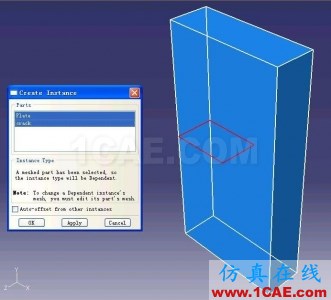

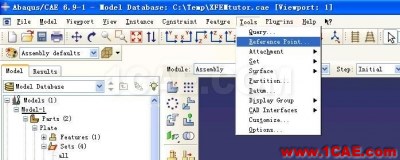

四、装配模块:选中plate和crack两个part,分别生成2个实体(如图26),生成一个参考点,参考点的坐标为(1.5,-3,0)(如图27,28)。将参考点的名字改为db(如图29,30)。生成集合bdisp,此集合包含db这个点。
五、Interaction模块中创建约束方程ce_bot,如图31所示。
六.Step模块中的操作:

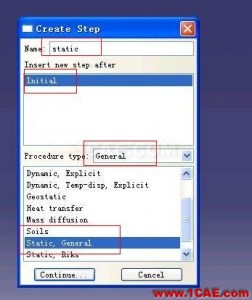

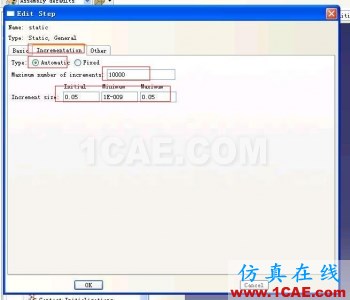

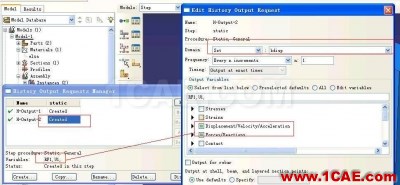

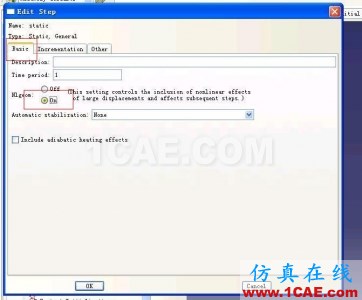

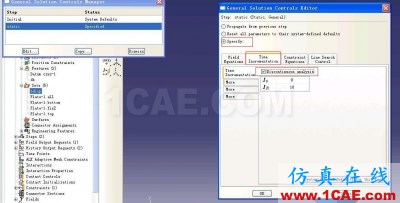

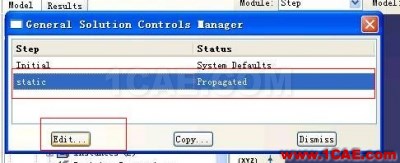

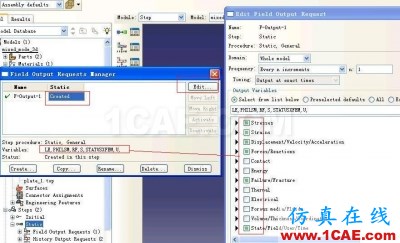

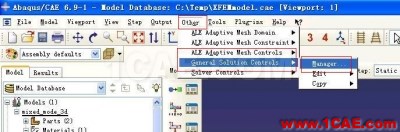

1.建立个static的分析步,如图32所示。打开几何非线性开关,如图33所示。设置增量步,如图34所示。打开解控制,如图35和图36所示,并进行有关参数的设置,如图37和图38所示。设置场输出变量,如图39所示。请求一个新的历史输出变量,如图40所示。
七Load模块中的操作:

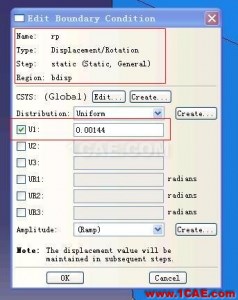

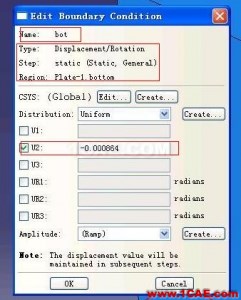

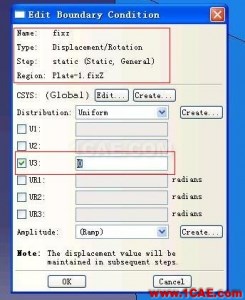

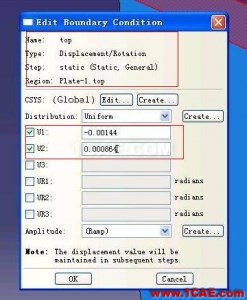

设置4个位移边界条件,位移值、边界条件的名称、类型、作用载荷步、作用区域等分别如图41~44所示。

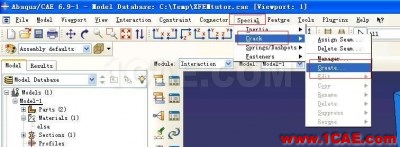

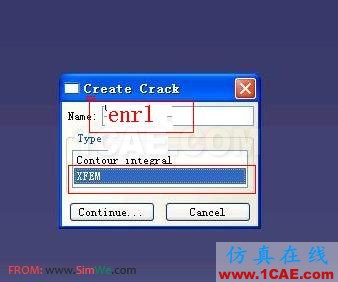

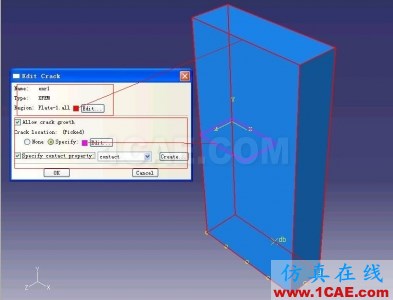

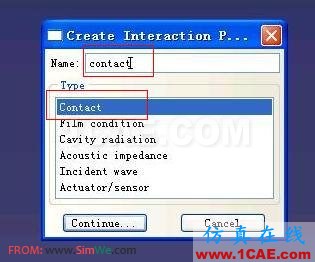

八、设置XFEM型裂纹:返回Interaction模块,先生成一个硬接触属性contact,如图45所示。再建立XFEM型裂纹,过程如图46~49所示。

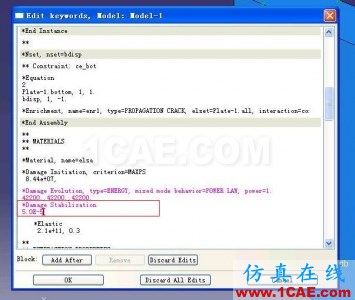

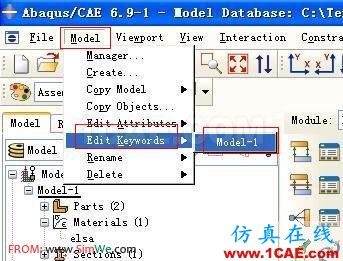

九、通过关键词编辑器加入损伤稳定性控制,如图50,图51所示。
新版本的abaqus可以在定义材料属性的时候直接定义这个参量Damage Stabilization
Cohesive---Viscositycoefficient,,不需要通过关键词编辑器加入损伤稳定性控制,

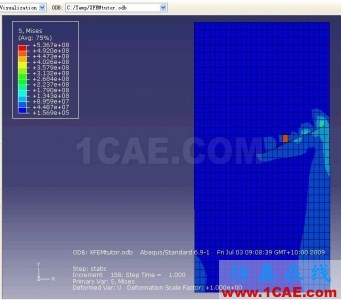

十、生成job XFEMtutor,进行计算,结果如图52所示。
|
|
|
