前段时间做了个cfx调用workbench进行user defined remeshing的例子,可以实现物体6dof的大位移运动问题,但是正像流沙说的那样,这种remeshing的速度非常慢,因为workbench的打开和updata速度都很缓慢。这里在user defined中调用ICEM进行remeshing,速度将会大大的提高,并且可以实现6dof的运动问题。

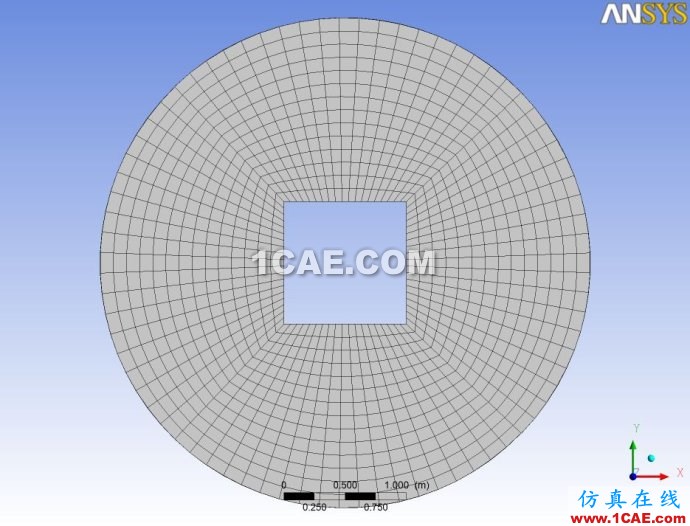

还是以一个方盒子旋转运动作为例子,为了简化,这里只考虑了方盒子绕z轴的旋转,没有加入平移运动。
和直接使用ICEM进行网格重构一样,我们需要录制replay文件,只是这里的rpl会记录我们对box的几何平移和旋转操作。打开rpl文件,这里记录了对box的旋转操作,我们要做的是通过fortran对这个文件进行读写的操作,在每一次remesh时将旋转量变成正确的量,这样在每次remesh时生成的网格才是我们需要的。
通过批处理程序,首先执行fortran程序,对rpl进行改写,然后调用ICEM进行remeshing:
CFX user CEL:
结果:
使用workbench和icem来进行6dof的remesh为我们提供了2种方法,最重要的是给了我们清晰的思路。我们可以按照这个思路随意发挥,比如我们会调用prE建立新的几何模型,再使用hypermesh来进行网格划分。
