CFX扇形网格

2016-10-07 by:CAE仿真在线来源:互联网

CFX不像fluent,即使是二维的问题,也必须对网格赋予一定的厚度。如果我们分析的问题是圆周对称的,为了节省计算时间,可以使用单层扇形网格进行计算。CFX教程例子Spray Dryer使用的是正是扇形的网格,网格角度为9°。

这里对fluent教程中的Modeling Species Transport and Gaseous Combustion 例子,分别使用CFX和fluent进行模拟分析,比较两款软件计算结果的差异。

首先要生成CFX的计算网格,使用ICEM读取fluent的网格,将fluent的平面网格旋转拉伸9度产生扇形体网格,注意一定要选上合并退化节点,不然在CFX中使用周期边界条件计算会报错。

CFX设置:

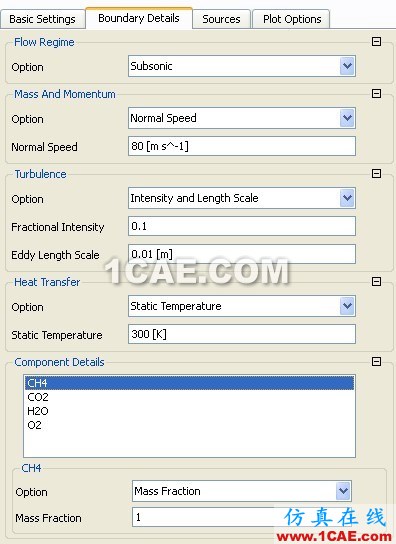

甲烷的燃烧选择reaction中的Methane Oxygen WD1,inlet,outlet与wall的温度、组分浓度、湍流强度和湍流特征长度的设置完全与fluent一样,具体设置如下:

计算结果: CFX(上)fluent(下)

速度场

温度场

虽然结果有一定的差异,不过可以通过调整燃烧速率,放热率的大小来控制,因为没有试验数据作为比较,就没有必要去调整了。写这篇文章主要是记录下生产CFX扇形网格的简要方法,其次想看看在默认设置下,两款软件模拟的差异。
