导弹分离六自由度运动 CFX计算中文专家插件V1.0

2017-03-08  by:CAE仿真在线  来源:互联网

开发背景

基于ANSYS CFX外挂物/导弹的六自由度运动计算需要用到外部网格重构和高级CEL语言编程,并且需要熟悉网格再生命令流编写,而且动网格设置也比较复杂,对于初学者或者对CFX高级应用使用不熟悉的用户要用好这个功能具备很大挑战,为了让用户更加方便快捷地完成复杂投放问题计算,作者基于ANSYS Workbench 17平台的ACT二次开发功能开发了这样一个便捷的APP中文向导式的专家应用程序,确保用户可以在10分钟内通过APP专家向导设置完成计算边界并开始求解计算。


如何使用

  • 应用环境

  • 请安装Workbench下的ANSYS CFX 17和ICEMCFD17软件;

  • 请添加软件环境变量,确保可以通过cmd命令直接启动CFX和ICEMCFD。

  • 启动界面


导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx结果图片1



注意选择单击加载SixDofWizard插件,然后再进入Wizard如下界面



导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx结果图片2
  • 使用过程




单击外挂分离计算,进入如下中文向导式界面:



导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx结果图片3




导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx分析图片4



注意选择网格文件,网格来源可以基于外部网格软件生成的文件,具体规则详见Help说明;设置好稳态初场边界和挂弹属性选择网格文件导入后:



导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx分析图片5

复杂外挂装置属性设置无需编程可以自动生成CEL语言表达式



快速设置完边界条件后进入稳态求解:



导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx分析图片6

开始求解稳态初场:





导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx分析图片7

稳态计算50步迭代完成后自动弹出收敛曲线界面:





导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx流体分析图片8



然后自动进入外挂分离非稳态设置界面,这里集成了各种非稳态条件,比如运动属性的定义:



导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx流体分析图片9




导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx流体分析图片10



此界面是行可以设置重心、欧拉角、初始线速度、角速度、动网格高级控制等,Help有专家建议可供用户参考。完成后进入非稳态求解开始界面:



导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx流体分析图片11

可以检查设置后开始计算:





导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx仿真分析图片12



可以设置时间步长、迭代步数、文件保存等。设置完成后可以手动选择初场,并行和初始点击Start Run开始计算。



导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx仿真分析图片13
瞬态计算残差均在1E-3以下,如果需要更精确的计算则可以增加子循环迭代次数




导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx仿真分析图片14

网格重构次数8次



导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx仿真分析图片15

重心坐标随时间的变化




导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx分析案例图片16

欧拉角分量随时间的变化




导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx分析案例图片17

运动体速度分量随时间的变化



计算精度测试


导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx分析案例图片18

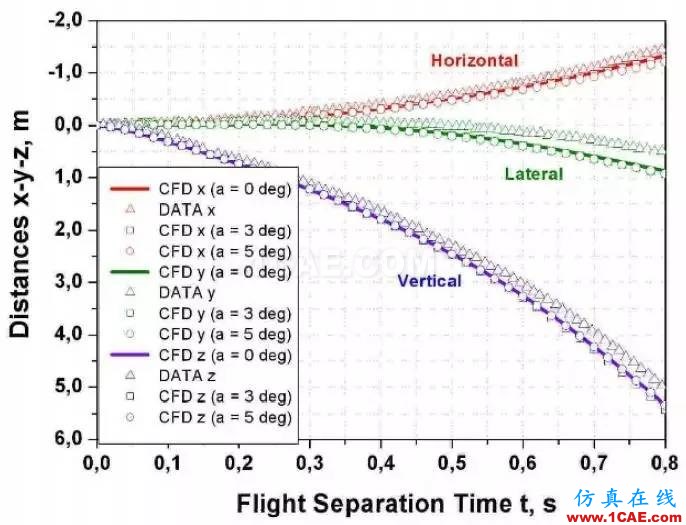

重心位移和实验对比




导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx分析案例图片19

欧拉角和实验对比




导弹分离六自由度运动 CFX计算中文专家插件V1.0cfx培训课程图片20

Fluent VS CFX



技术咨询

如果用户有特殊需要,仿真在线可以根据具体需求个性化定制开发专家APP插件。
