【案例赏析】利用FLUENT中隐藏模块模拟熔体纺丝工艺过程

2016-09-04 by:CAE仿真在线来源:互联网

化纤行业以成为国民经济的重要支柱产业之一,纺丝工艺过程及设备的优化,对于提高成品的质量至关重要,今天为大家介绍如何来利用FLUENT软件,通过调用FLUENT中隐藏的模块来模拟分析熔体纺丝的过程。

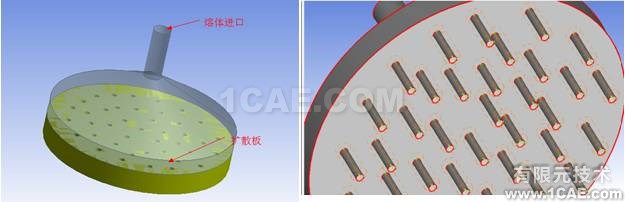

下图为喷丝板和扩散板所用模型,熔体会从进口流入,经过扩散板及筛孔最后从筛孔流出成为丝状。

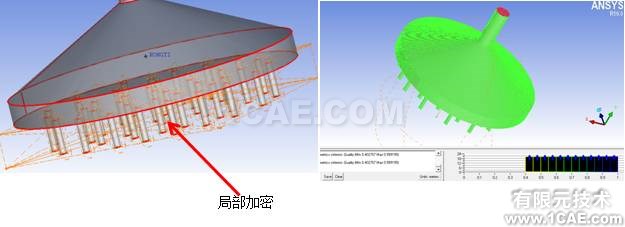

由于筛孔比较小,我们在ICEM划分网格时采用密度盒子对筛孔局部进行加密处理,网格划分图如下图所示:

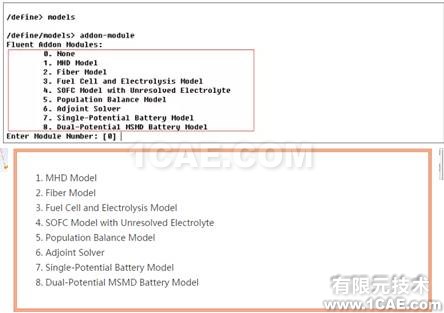

启动FLUENT导入网格,对网格进行检查。在FLUENT的常用模型中是没有适合求解与纺丝先关模块的,就这需要我们调用隐藏的模块,在文本区依次输入define回车》models回车》addon Module回车,即可出现8个隐藏模块,根据需要选择相应模块,如下图所示:

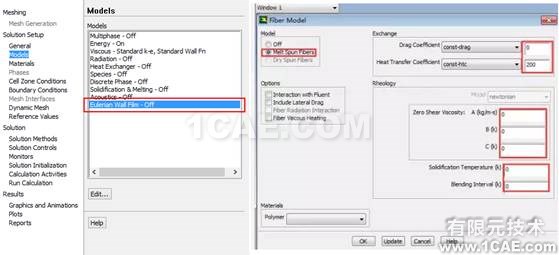

此时在常用模块,出现新的与纺丝先关模块,对相关参数进行设定,同时在材料库中选择先关聚合物材料,指定进口速度及设定出口边界条件,这里我们不做详细介绍。

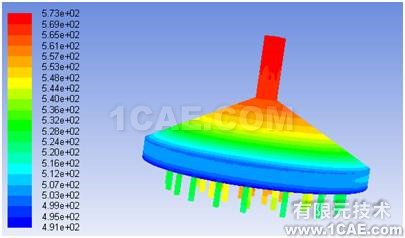

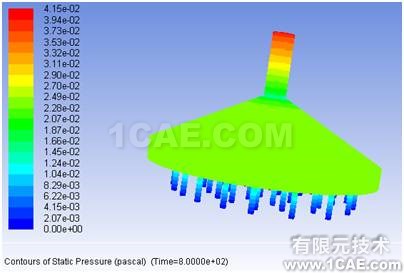

最终我们可以得到纺丝过程中,熔体的流动特性及扩散板中的熔体温度分布,根据模拟的结果,可以通过控制筛板尺寸及筛孔分布,初始熔体温度,来尽可能获得优质的丝织品。
