搜索ANSYS Fluent 气动噪声分析案例：圆柱绕流
2016-10-26 by:CAE仿真在线 来源:互联网
参考文献:Revell, J.D. ,Prydz, R.A., and Hays, A.P., Experimental Study of Airframe Noise vs.Drag Relationship for Circular Cylinders ,"Lockheed Report 28074, Feb.1977. Final Report forNASA Contract NAS1-14403;

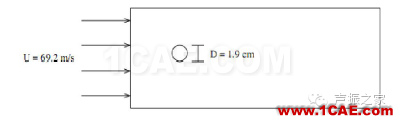

计算模型:二维圆柱绕流

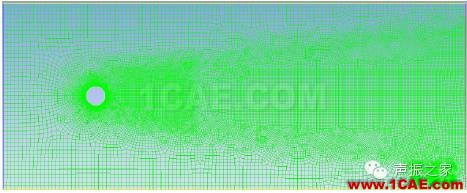

计算网格:33223 个Cell
物理模型1:LES 大涡模拟
Air: Density 1.225
Viscous Model: LES Smagorinsky-Lilly
P-V Coupling: Fractional Step
Spatial-Discretization: Green-Gauss Node Based, PRESTO, Bounded Central Differencing
Transient Formulation: Second Order Implicit, Non-Iterative Time-Advancement
Time Step Size: 5E-6
Total Time: 0.03s
物理模型2:SAS 分离涡模拟
Air: Density 1.225
Viscous Model: Scale-Adaptive Simulation
P-V Coupling: Fractional Step
Spatial-Discretization: Green-Gauss Node Based, PRESTO, Bounded Central Differencing,
Second Order Upwind
Transient Formulation: Second Order Implicit, Non-Iterative Time-Advancement
Time Step Size: 5E-6
Total Time: 0.03s

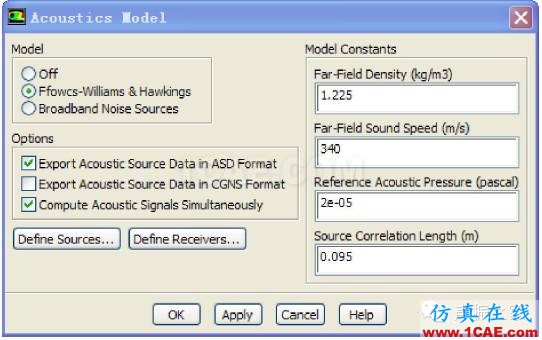

Acoustics Model: Ffowcs-Wiliams & Hawkings
计算结果比较:

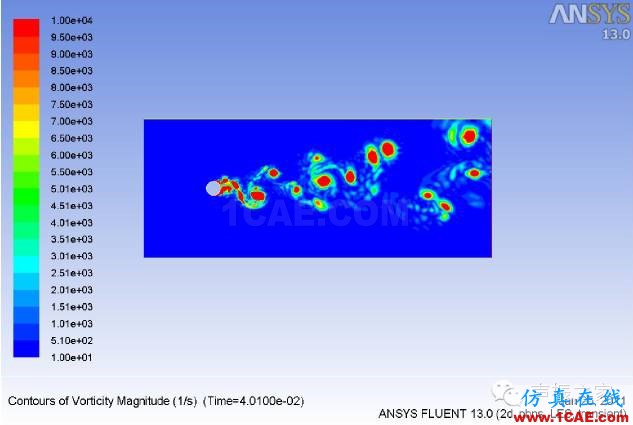

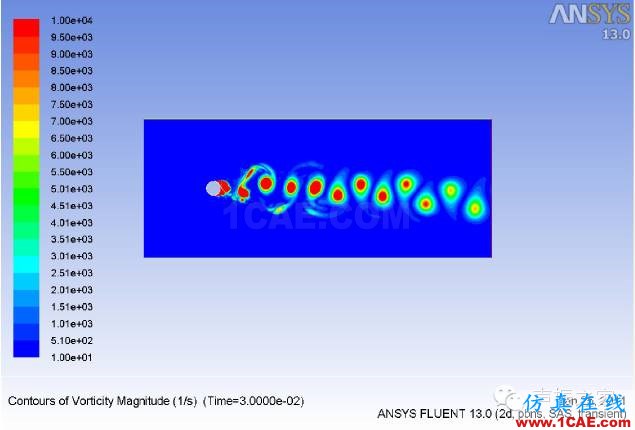

1)涡量分布(10[1/s]-10000[1/s])

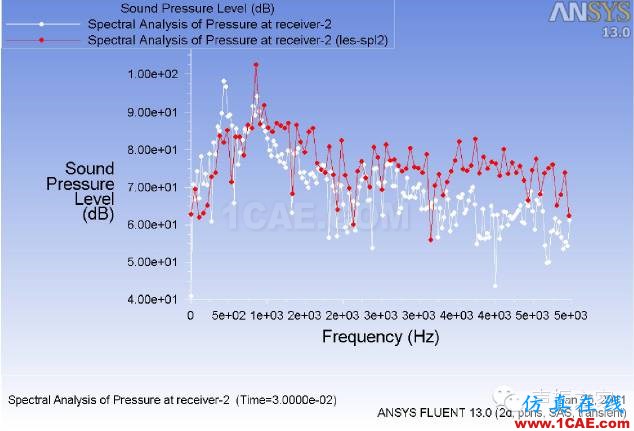

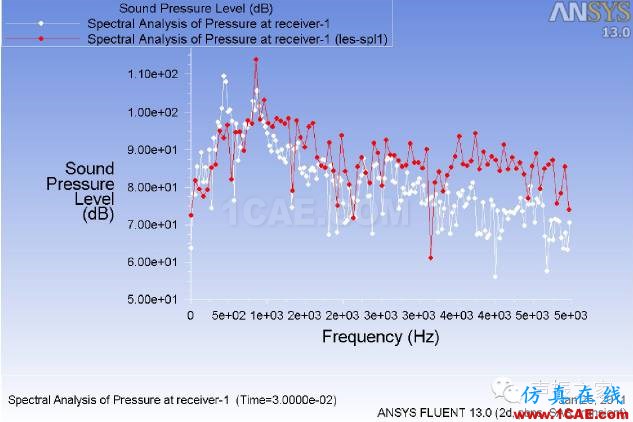

2)监测位置声压-频率曲线比较
3)声压计算和实验值的比较
4)结论
通过比较计算可以看出,SAS 模型和LES 模型计算结果非常接近。
本文摘录自网络资源《ANSYS Fluent 气动噪声模型使用指南》
