搜索fluent接触热阻的设置方法
2016-10-24 by:CAE仿真在线 来源:互联网
两固体接触面之间填充一层其他介质,或由于粗糙度的影响,两固体实际的接触仅发生在一些离散的面上,且接触面的空隙里充满热导率很小的介质(如空气等)。当界面有热量传递时,会在界面间产生一定的温度降落,引起这种温度降落的热阻成为接触热阻。

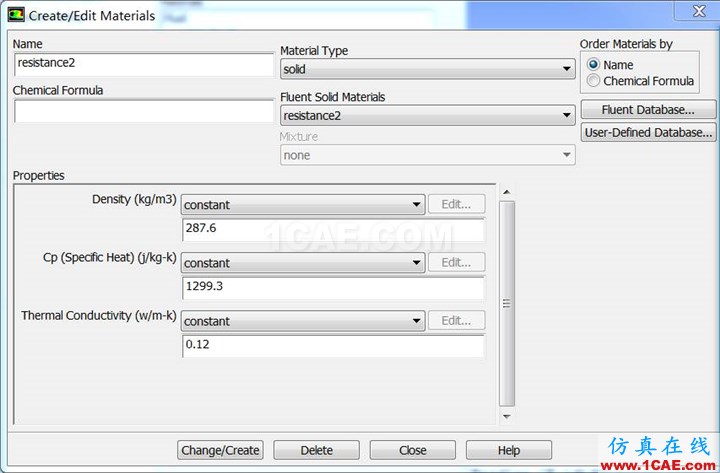

设置方法Step 1:定义接触面材料
Step 2:定义接触面interface

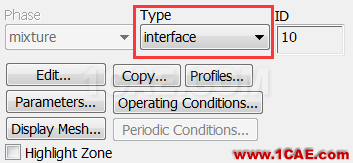

在boundary conditions里设置耦合面的Type为interface,并在mesh interfaces栏匹配interface对。
Step 3: 定义接触面厚度

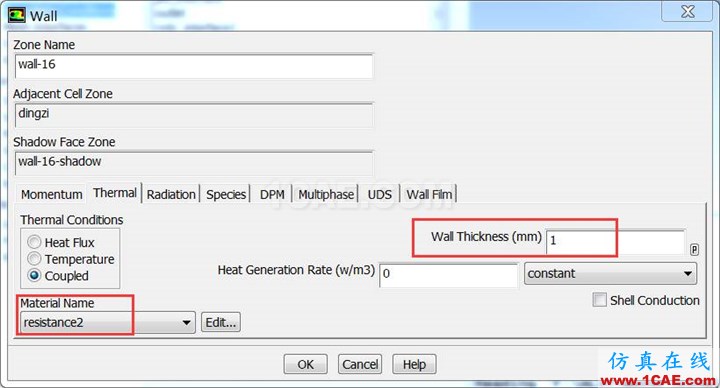

定义完interface之后,在boundary conditions里会自动生成一对匹配的wall和wall_shadow,设置材料和壁面厚度。
