Workbench中快速进行旋转机械设计计算

ANSYS workbench中提供了一系列模块可以帮助用户快速进行旋转机械的设计与计算,这些模块包括:BladeGen、TurboGrid、CFX等。在较新的workbench版本中,还将各种类型的旋转机械设计进行了包装,如Vista AFD、Vista CCD、Vista RTD、Vista TF等。

Vista AFD:主要用于轴流风扇(Axial Fans)初始设计

Vista CCD:主要用于离心压缩机(Centrifugal Compressors)初始设计。

Vista RTD:主要用于径流透平(radial inflow turbines)初始设计

Vista TF:用于对旋转机械流线曲率分析。该程序允许用户在设计初期快速更新径向叶片组(泵、压缩机与透平等)

本次以一个具体实例演示旋转机械的设计过程。

1、添加Vista CCD模块

从Toolbox中添加Vista CCD模块,如图1所示。

图1添加Vista CCD

2、设置CCD属性

双击A2单元格进入CCD的Blade Design,如图2所示。

图2 CCD设计面板

如图2所示,CCD设计主要包括三部分:Aerodynamic Data、Gas Properties及Geometry。

其中Aerodynamic data中主要进行离心压缩机进出口工况设计。包括流量、压缩机转速、进口条件等。

Gas Properties主要用于工质定义,用户可以选择已有的工质,也可自定义工质。

Geometry用于几何定义。

本次主要在于演示,不更改参数,所有参数使用默认。

参数定义完毕后可以点选【Calculate】按钮,然后点选【Close】按钮关闭窗口返回工程面板。从图3可以看出A2单元格已完成更新。

3、进入BladeGen

右键点击A2单元格,选择菜单【Create New】>【BladeGen】,可将定义的数据以BladeGen打开。如图3所示。

图3创建BladeGen

其实这里也可以选择Geometry用DM打开。

4、插入TurboGrid模块

工程面板如图4所示,可以看到面板中新添加了模块BladeGen。用户可以通过双击BladeGen进入该模块中对几何进行修改。我们这里不修改。

在B2单元格上点击右键,选择菜单【Transfer Data to New】>【TurboGrid】向面板中添加TG模块。如图4所示。

用户也可以右键选择B2单元格,选择菜单Create New Blade CFD Mesh进行网格划分,不过采用此方法默认是使用四面体网格划分。

本例使用TG模块进行六面体网格划分。

图4加入TurboGrid模块

此时工程面板中的模块列表如图5所示。

图5面板中的模块列表

5、进入TurboGrid模块进行网格划分

双击C2单元格进入TG模块。

先以整体观察几何,如图6所示。该压缩机带有副叶片,实际计算几何只是其中的一个周期结构。如图7所示。

图6整体几何模型

图7计算几何

如图8所示。

双击树形菜单上的【Topology Set】节点,弹出设置框。

设置【Placement】选项为Traditional with Control Points,设置【Method】为H/J/C/L-Grid,勾选Include O-Grid,设置【Width Factor】为0.15,其他参数默认设置。点选【Apply】按钮。

右键点击【Topology Set】节点,选择【Suspend Object Update】菜单。此时会对Hub面与Shroud面进行网格划分。如图9所示。

此时在Layers节点下的Hub与Shroud网格可能不满足质量要求(会呈红色显示),如图10所示。我们需要对其进行节点调整。

图8拓扑定义图9解除中断

图10错误信息

网格节点调整完毕后,Layers节点下不存在红色,选择菜单【insert】>【Mesh】生成计算域网格。此时可以关闭TurboGrid,退回至工程面板中。

6、将网格文件输出至CFX计算

如图11所示,右键单击C2单元格,选择菜单【Transfer Data To New】>【Fluid Flow(CFX)】可添加CFX模块到工程中。

图11添加CFX模块

如图12所示。

图12模块

双击D2按钮,进入CFX前处理。

(1)设置为Turbo Model

点选菜单【Tool】>【Turbo mode...】进入Turbo模式。Basic Settings如图13所示。

图13基本信息设置

设置Machine Type:Centrifugal Compressor

设置旋转轴为Z轴,采用稳态计算。点击Next进入下一步计算。

(2)区域定义

如图14所示,点击R1后,进行下方属性设置,这里设置压缩机转速90000RPM。

图14区域设置

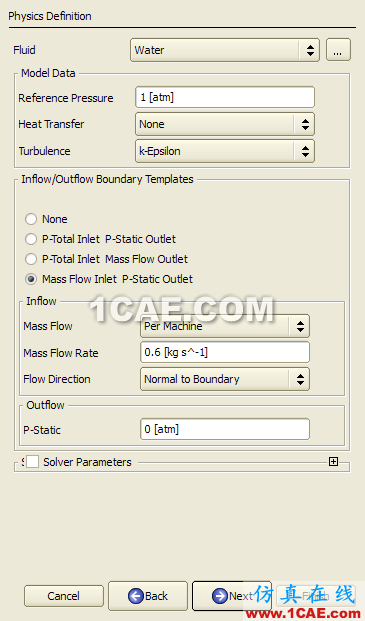

1. 如图15所示。设置边界条件为流量入口,静压出口。

   设入口流量0.6kg/s,出口静压为0。

   参考压力为1atm。









   图15边界设置

   点选按钮【Next】进入下一步操作。

   下一步为Interface定义,无需过多的操作,软件自动帮我们定义好了。继续下一步。

   进入每一单独边界的定义,无需过多操作,已自动定义好了,继续下一步。

   点击Finish按钮完成模型定义工作。其他求解控制项可以自行设置。

   此时可以关闭CFX。返回工程面板。

   7、进行计算

   双击D3单元格,进行计算。

   计算完毕后即可进入CFD-POST进行后处理。

   8、后处理

   对于旋转机械后处理,CFD-POST提供了方便的处理宏能自动完成后处理工作。双击D4

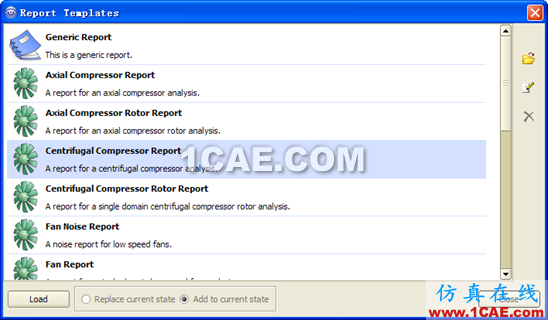

   【File】>【Report】>【Report Template...】弹出图16所示对话框。



   图16选择后处理模板

   选择报告模板Centrifugal Compressor Report,点选【Load】按钮加载此模板。

   CFD-POST会自动进行后处理工作,输出相应的计算统计数据以及图形图表。

   Report生成完毕后可以点选Report View标签查看报告内容。



   OK,到此结束。
