FLUENT计算T型管中的流动与传热（微社区已发布）

2016-11-09 by:CAE仿真在线来源:互联网

ANSYS FLUENT精彩应用

本文较长,详细讲解一个实例,建议下载「微信电脑版」,在电脑上学习!

1 引子

1.1 案例描述

本案例进行T型管中的流动模拟,流体以不同的温度进入T形管,通过计算模拟混合过程。

1.2 案例学习目标

本案例主要描述FLUENT界面的使用,包括CFD的全部过程,包括:

读取网格
选择计算模型
选择并设置材料属性
定义边界条件
设置计算监视器
运行求解器
后处理

2 计算仿真目标

仿真的对象为冷热水在T型管内的混合过程
计算仿真的目的在于确定:

1.流体混合程度
2.混合过程的压力降

3 启动FLUENT并读入网格

网格文件请在百度云盘下载,链接:http://pan.baidu.com/s/1i5hVZs5

本案例利用workbench中的FLUENT模块,也可以使用独立版本的FLUENT进行。

1.启动Workbench,利用菜单Files | Save as…保存新的文件mixing_tee
2.从左侧的Component Systems列表中选择拖拽Fluent至右侧项目窗口中

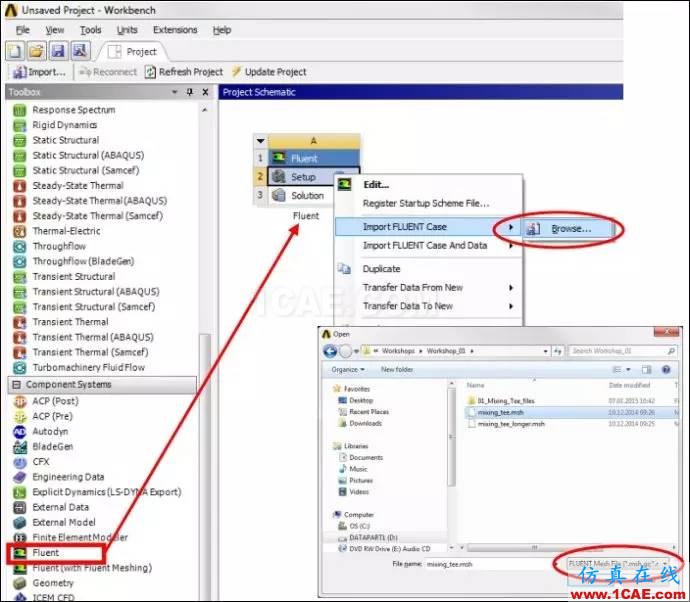

3.右键选择单元格Setup,选择子菜单Import FLUENT Case | Browse
4.在打开的文件选择对话框中,修改文件过滤选项为Fluent Mesh File
5.选择网格文件Mixing_tee.msh,点击OK按钮确认选择
如下图所示。

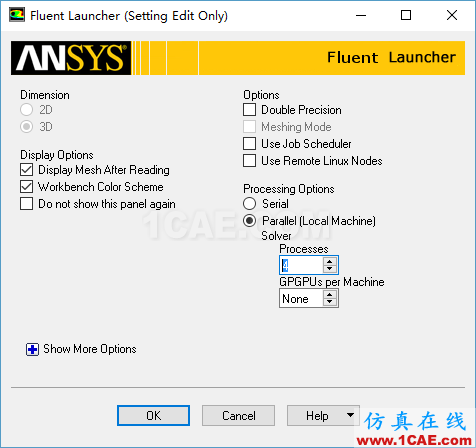

6.返回至项目面板,鼠标双击Setup单元格启动FLUENT,如下图所示,可以根据自身计算机性能选择串行或并行计算(如下图所示采用并行4核计算)
7.点击OK按钮进入FLUENT工作环境

4 FLUENT工作界面

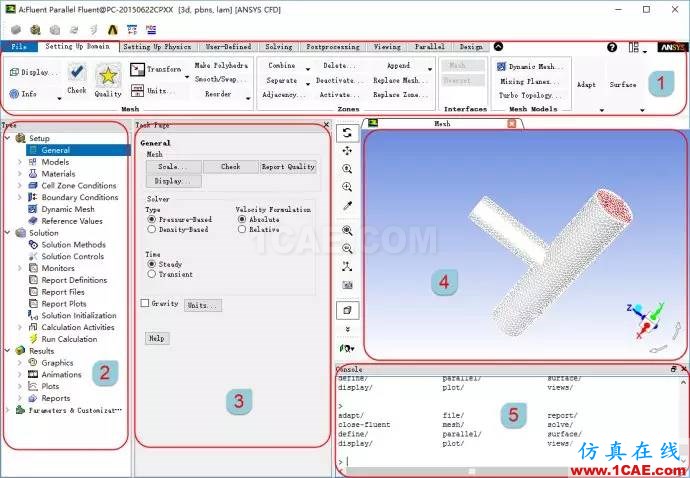

FLUENT17.0工作界面如图所示。主要包括5个部分:

1.Ribbon菜单。里面包含了所有的操作按钮
2.模型树。包含了CFD仿真流程中所需的所有节点
3.参数设置面板。对应不同的模型树节点所需的参数设置
4.图形显示窗口。
5.TUI及消息输出窗口

5 网格缩放及检查

在导入计算网格后,第一步要做的操作是检查导入的网格有效性及网格质量。

选择而模型树节点General

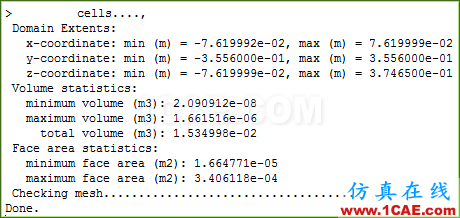

在右侧面板中点选按钮Check,TUI窗口反馈信息如下图所示。
注意:主要检查两个参数:一个是Domain Extents,查看计算域尺寸是否与实际尺寸相符,若不相符则需要对计算域进行缩放;另一个为mimimum volume,必须确保最小体积大于0

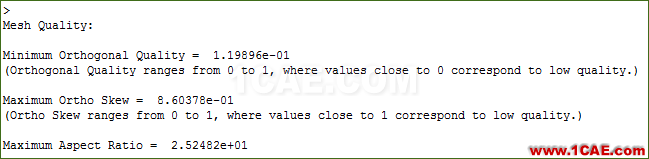

2.选择面板中的Report Quality按钮,查看网格质量。TUI命令窗口显示网格质量如下图所示。

给出了三种网格质量:Minimum Orthogonal Quality、Maximum Ortho Skew 及Maximum Aspect Ratio,其中Minimum Orthogonal Quality的范围为0-1(1为理想网格),Maximum Ortho Skew的范围为0-1(0为理想网格),Maximum Aspect Ratio越小越好。

6 修改单位

修改温度的单位为摄氏度。点击General设置面板中的Units…按钮弹出单位设置面板。
如下图所示,设置temperature的单位为c。

7 设置模型

这里激活能量方程及湍流模型。

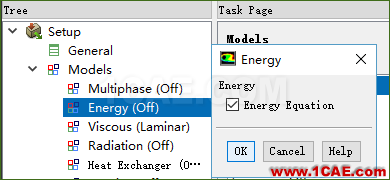

双击模型树节点Models > Energy,在弹出的Energy对话框中,勾选Energy Equation前方的复选框,激活能量方程,如下图所示。点击OK按钮确认操作。

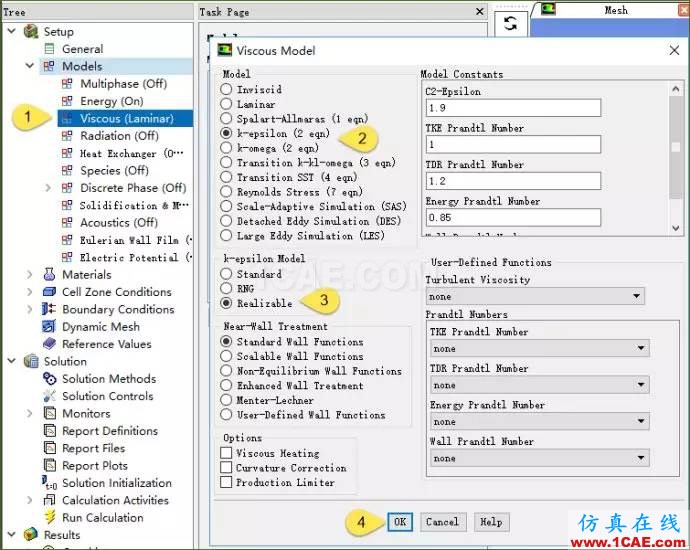

双击模型树节点Models > Viscous(Laminar),在弹出的对话框中选择k-epsilon(2 eqn),Realizable,其他参数保持默认,点击OK按钮确认操作。

8 定义新材料

FLUENT默认采用的材料为air,案例中流体介质为液态水。

右键点击模型树节点Material > Fluid,选择弹出菜单New,如下图所示。

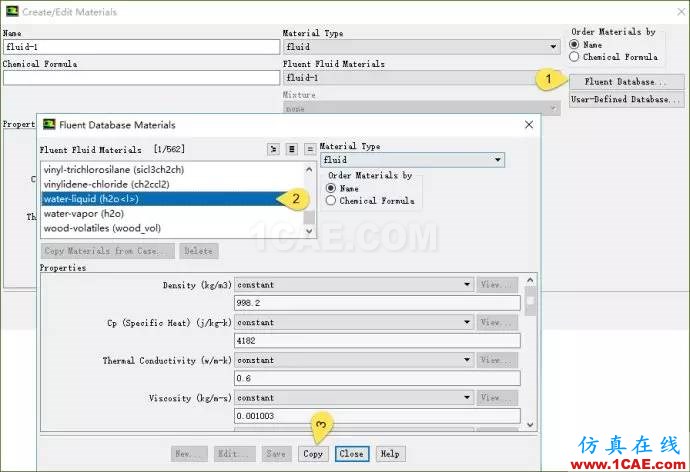

在弹出的对话框中,选择Fluent Database…,弹出材料库对话框,在材料库中选择材料water-liquid(h2o),点击Copy按钮,并点击Close按钮关闭对话框,如下图所示。

点击

Close按钮关闭材料新建对话框。

9 计算域设置

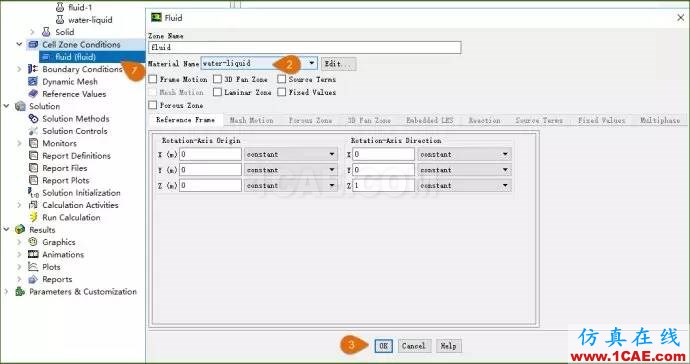

鼠标双击模型树节点Cell zone Conditions > fluid(fluid),弹出参数设置面板,在参数面板中设置Material Name为上一步创建的材料water-liquid,如下图所示。
点击OK按钮关闭对话框。

10 边界条件设置

在模型树节点Boundary Conditions中可以设置计算模型的边界条件。如图所示。

FLUENT计算T型管中的流动与传热（微社区已发布）fluent培训的效果图片13

界面元素与Cell Zone Conditions设置面板类似。

设置边界条件:

inlet-y边界设置

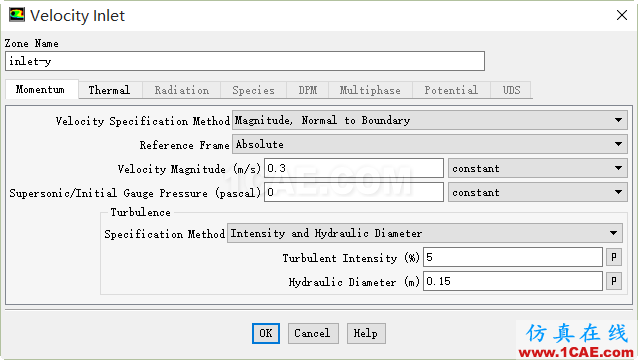

在Zone列表框中选择边界inlet-y,选择Type下拉框选项Velocity-inlet,鼠标点击面板按钮Edit…
弹出参数设置对话框,如图所示。在Momentum标签页下,设置Velocity Manitude参数值为0.3; 选择Specification Method为Intensity and Hydraulic Diameter,设置Tubulent Intensity为5,设置Hydraulic Diameter为0.15。

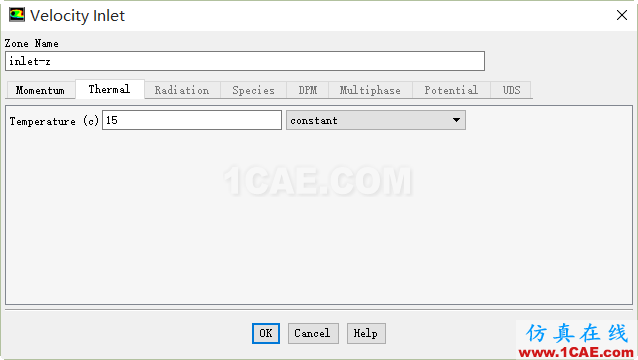

切换至Thermal面板,设置Temperature为15,如图所示。

inlet-z边界设置

与inlet-y设置相类似,所不同的是设置Velocity Manitude参数值为0.1;设置Hydraulic Diameter为0.1;设置Temperature为25

outlet边界设置

选择Type下拉框选项pressure-outlet,点击Edit…按钮

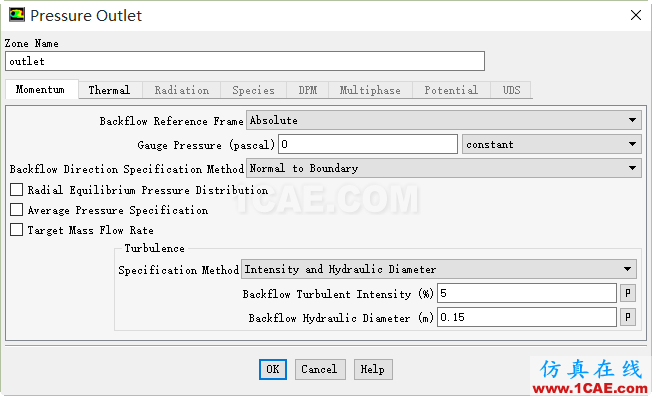

在弹出的对话框Momentum标签页下,设置Gauge Pressure为0,设置Specification Method为Intensity and Hydraulic Diameter,设置Backflow Turbulent Intensity为5,设置Backflow Hydraulic Diameter为0.15
切换至Thermal面板,设置Temperature为20。

需要注意的是:在计算的过程中,有可能会出现介质从出口边界进入流体域的情况(回流),这种情况有可能是真是的流动特征(在计算收敛时仍然存在回流),或者仅仅只是收敛过程中的短暂状态(随计算进行回流消失)。不管是何种情况,FLUENT需要知道边界上的真实来流信息。若在出口位置没有回流,则这些回流参数值在计算过程中不会被使用。在选择计算边界位置时,通常将出口位置选择在没有回流的地方。

12 设置离散格式

模型树节点Solution Methods主要设置模型的离散算法。如图所示。

选择Pressure-Velocity Coupling scheme为Coupled
激活选项Pseudo Transient
激活选项Warped-Face Gradient Correction

离散格式定义了梯度及变量插值的计算方法。默认选项适用于大多数的计算问题。

13 Monitors

利用模型树节点Monitors可以在计算过程中监测一些物理量的变化。本例设置监测两个入口压力值及出口温度标准差。Monitors设置面板如下图所示。

设置面板中的一些参数:

Residuals,Statistic and Force Monitors:监测残差、统计值以及各种力
Surface Monitors:监测面上的各种参数值
Volume Monitors:监测体上的各种参数值
Covergence Monitors:收敛监测,通过前面的监测参数来判断计算是否收敛

本例中监测三个面参数,利用Surface Monitors下方的Create按钮进行创建。鼠标选择此按钮后,如下图所示。

定义三个Monitors,步骤包括:

点击Surface Monitors下的Create…按钮

Name:设置为p-inlet-y
Plot Windws:设置为2
Report Type:设置为Area-Weighted Average
Field Variable:设置为Pressure及Static Pressure
Surface:选择inlet-y

点击Surface Monitors下的Create…按钮

Name:设置为p-inlet-z
Plot Windws:设置为3
Report Type:设置为Area-Weighted Average
Field Variable:设置为Pressure及Static Pressure
Surface:选择inlet-z

点击Surface Monitors下的Create…按钮

Name:设置为t-dev-outlet
Plot Windws:设置为4
Report Type:设置为Standard Deviation
Field Variable:设置为Temperature及Static Temperature
Surface:选择outlet

14 Initialization

利用模型树节点Solution Initialization可对计算域进行初始化。FLUENT提供了两种初始化方法:

Hybird Initialization:通过各种不同的插值方式获得计算域中的初始值。如利用求解拉普拉斯方程的方式获取初始速度场与压力场
Standard Initialization:直接定义各未知物理量的初始值

本案例采用

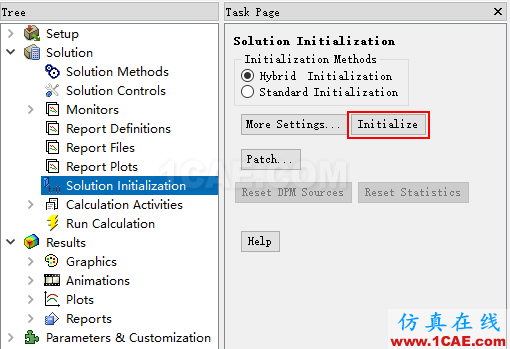

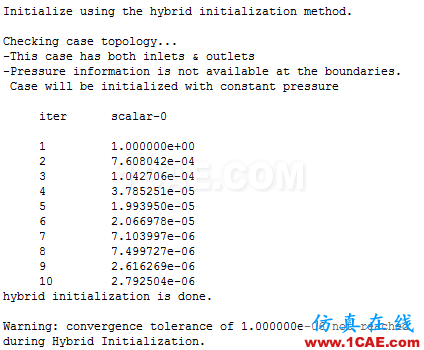

Hybird Initialization方式进行初始化,如上图所示,选择Initialize按钮进行初始化。此时在图形窗口中可能会出现如下图所示的警告信息,不过这仅仅只是提示拉普拉斯方程没有收敛,大可以忽略。

对于稳态计算,初始值不会影响最终计算结果,但是会影响收敛过程,严重偏离实际的初始值可能会导致计算收敛缓慢甚至发散。对于瞬态计算,初始值会影响到后续的计算结果。

15 Run Calculation

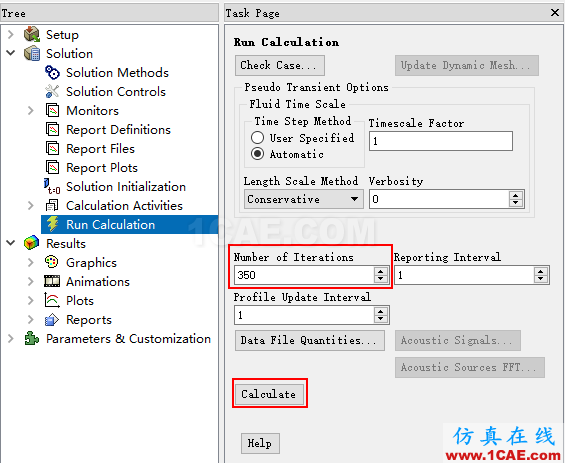

选择模型树节点Run Calculation,如图所示。

设置Number of Iterations为350,点击按钮Calculate进行迭代计算。

16 Results

计算后处理。

16.1 计算监测图形

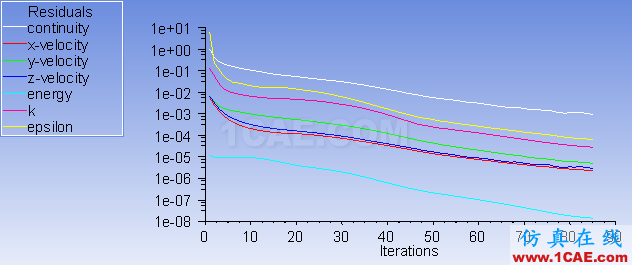

残差曲线
计算监测得到的残差曲线如下图所示。

图中残差曲线显示计算在迭代120步左右达到收敛,表现为残差曲线降低至设置的残差标准以下,默认残差标准为10−3" role="presentation">10−310−3
入口压力监测图

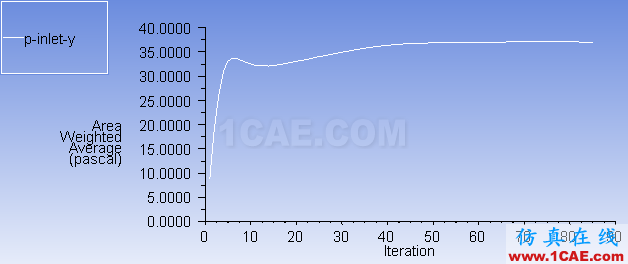

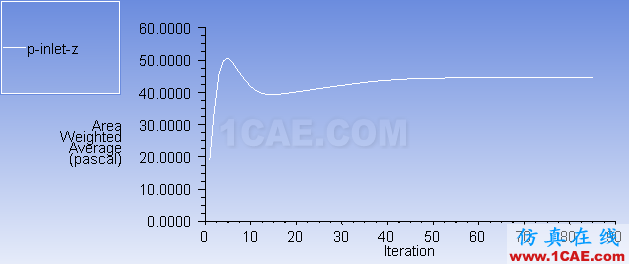

两个入口压力监测图如下图所示。

(图1)

(图2)

从这两幅压力监测图看出计算结果基本达到稳定,压力值随迭代变化很小。
出口温度标准差变化图

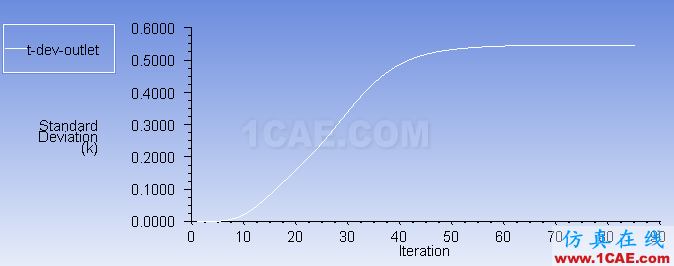

监测得到的出口温度标准差曲线图如下图所示。

温度标准差反映了温度混合的均匀程度,该值越大表示温度分布越不均匀。图中最终的温度标准差约为0.2。

16.2 Graphics

模型树节点Graphics下包含了Mesh、Contours、Vectors、Pathlines以及Particle Tracks,如图所示。在Graphics参数设置面板中还包含了Animations操作以及一些图形显示参数设置按钮,如灯光、视图等。

FLUENT计算T型管中的流动与传热（微社区已发布）fluent分析案例图片27

Mesh:显示网格图
Contours:显示云图
Vectors:显示矢量图
Pathlines:显示流线图
Particle Tracks:显示粒子追踪图

本案例主要利用Contours及Vectors显示云图及矢量图。

16.2.1 壁面温度分布

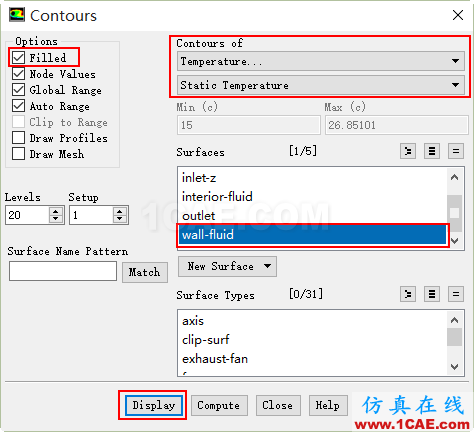

查看壁面温度云图显示。鼠标双击Graphics列表框中的Contours列表项,在弹出的对话框中进行如下图所示设置:

勾选激活Filled选项
在Contours of下拉框中选择Temperature及Static Temperature
在Surfaces列表项中选择wall-fluid
点击按钮Display

壁面上的温度云图显示如下图所示。

16.2.2 创建截面

创建截面后可以显示截面上的物理量分布。这里创建x截面。

利用Ribbon界面中的Postprocessing标签页

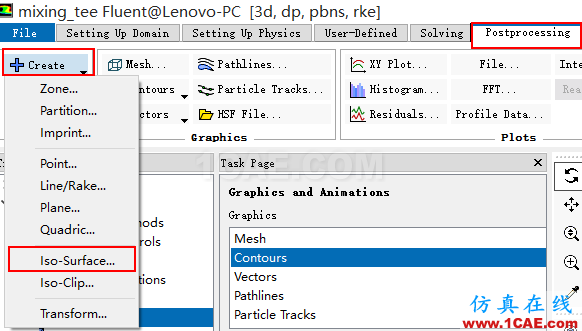

选择Create按钮下的Iso-Surface…功能菜单
如下图所示。

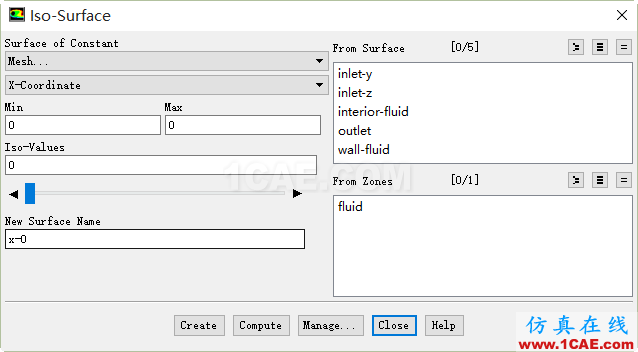

在弹出的对话框中进行如图所示设置:
选择Surface of Constant为Mesh及X-Coordinate
设置Iso-Value为0
设置New Surface Name为x-0
点击Create按钮创建截面

16.2.3 显示截面物理量

回到Contours设置面板,

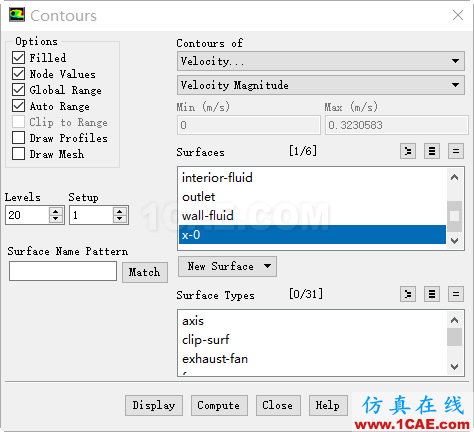

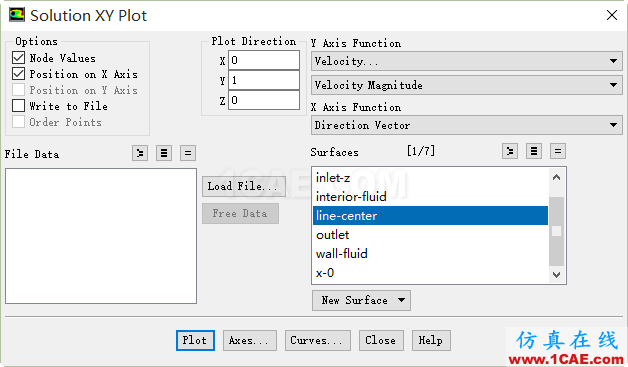

设置Contours of为Velocity及Velocity Magnitude
选择Surface为x-0
点击按钮Display

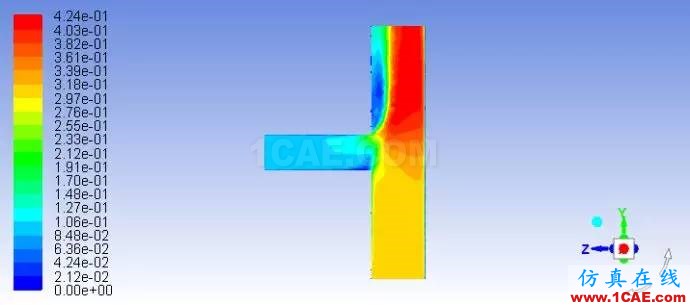

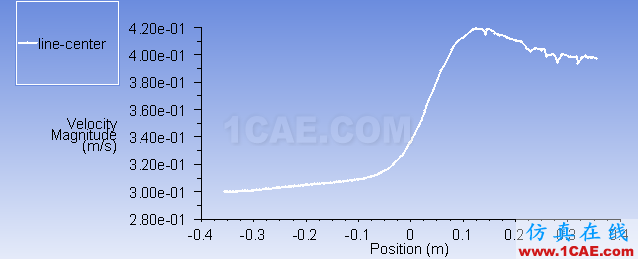

显示速度云图如下图所示。

设置

Contours of为Temperature及Static Temperature,点击Display按钮。

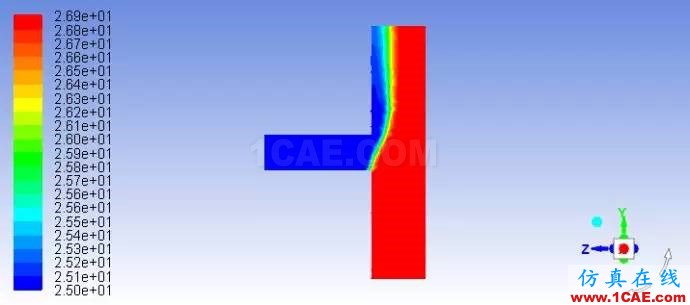

显示温度云图如下图所示。
