ANSYS Fluent 气动噪声分析案例：跨音速空腔流动

2016-12-09  by:CAE仿真在线  来源:互联网

参考文献:Peng, S.-H., Leicher, S., and Haase, W., DES and Hybrid RANS-LES Modelling of Unsteady Pressure Oscillations and Flow Features in a Rectangular Cavity, 2nd Symposium onHybrid RANS-LES Methods, Corfu, Greece, 17-18 June 2007

计算模型:

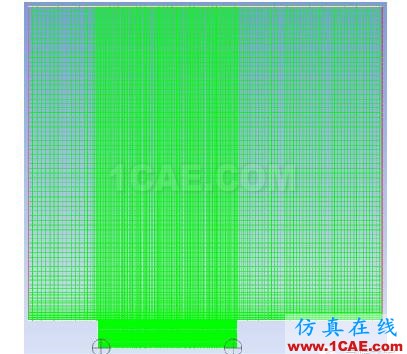

计算网格:为了减小计算量,本文采用二维简化模型进行原理性验证,共19414 个Cell。

物理模型:SAS 分离涡模拟

Air: ideal-gas

Viscous Model: Scale-Adaptive Simulation

P-V Coupling: Fractional Step

Spatial-Discretization: Least Squares Cell Based, Second Order, Bounded Central Differencing,

Second Order Upwind

Transient Formulation: Second Order Implicit

Courant Number: 50

Momentum ERF: 0.4

Pressure ERF: 0.5

Time Step Size: 5E-5

Total Time: 0.4s

Acoustics Model: Ffowcs-Wiliams & Hawkings + CAA 方法

计算结果:

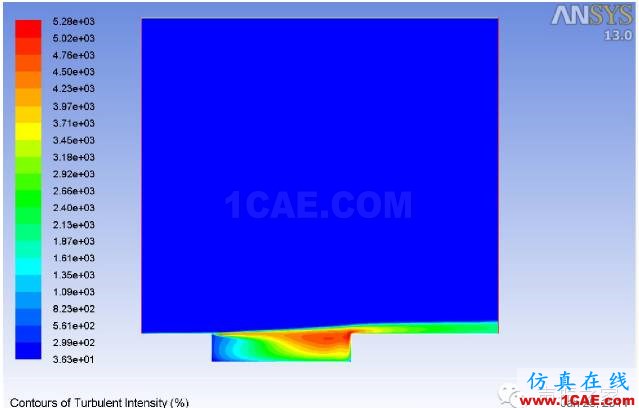

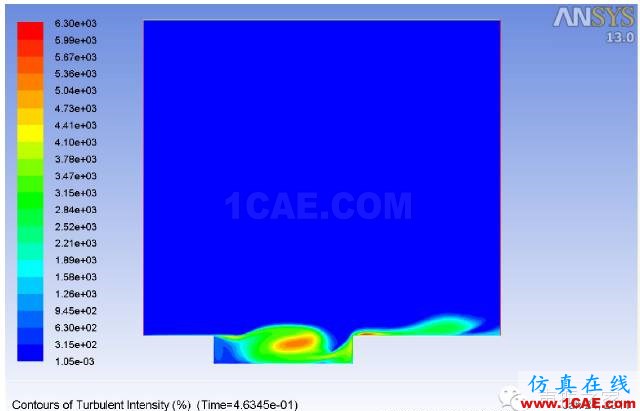

1)稳态初场和瞬态流场的湍流度比较

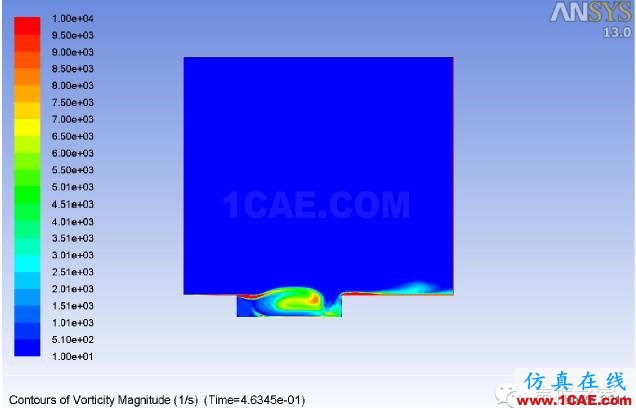

2)涡量云图(10-10000)

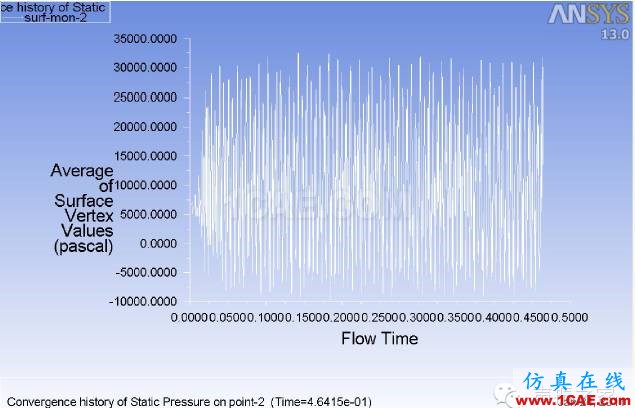

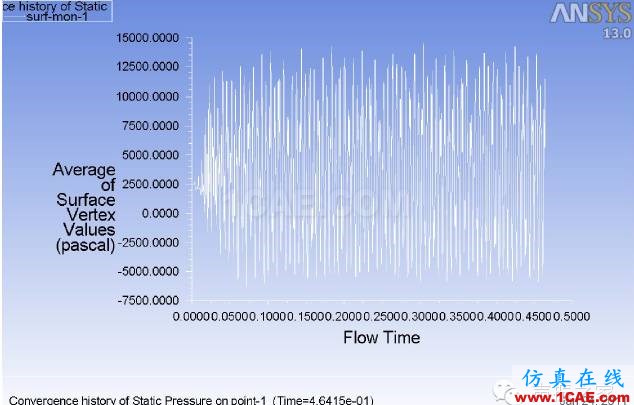

3)监测点的压力脉动监测

4)监测点的声压-频率曲线

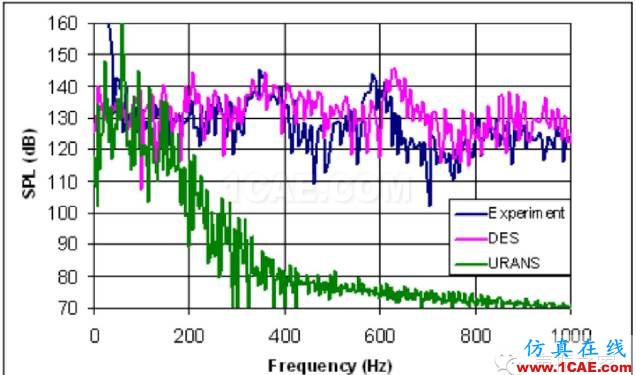

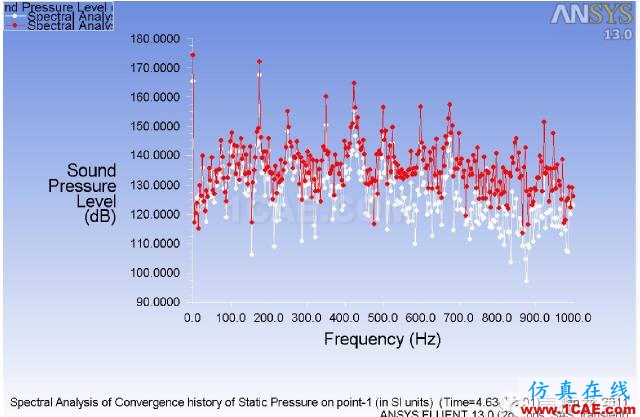

ANSYS Fluent 二维计算的K20、K29 两个监测位置的声压-频率比较

5)结论

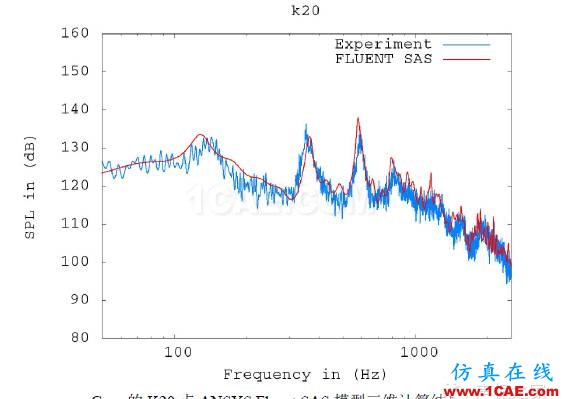

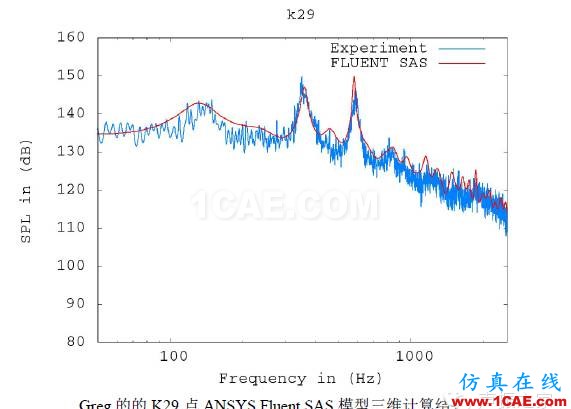

从计算可以看出,二维简化模型只能定性的预测声压分布趋势,无法准确和实验数据吻合。而Greg 的三维计算则和实验吻合很好。

本文摘录自网络资源《ANSYS Fluent 气动噪声模型使用指南》
