目前,业界流行的网格生成程序有很多,比如gambit,pointwise(gridgen),icem,hypermesh,truegrid等等。每款软件的侧重点都不一样:gambit界面简单,上手容易,划分非结构网格迅速,但是对于导入的实体有很大的局限性,并且对于结构网格的生成能力比较弱;pointwise前处理强大,划分网格的脉络清晰,擅长结构网格的划分;icem的分块思想先进,对于外形相似的几何体来说能减少不少工作量。不过其他的网格生成软件没有接触过,就不知道其优缺点了。本系列将用一个T形管的结构网格生成过程来比较gmabit,pointwise和icem生成结构网格的优缺点。

本文主要介绍了在gambit中生成T形管结构网格的具体操作过程。

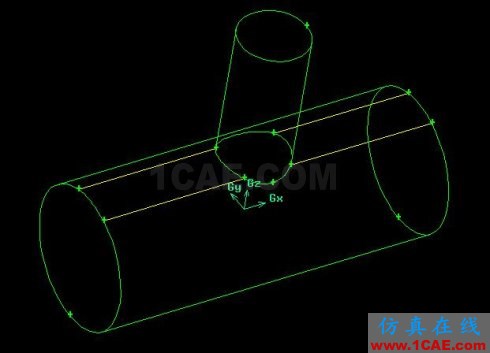

1.几何外形如下图所示:

1.导入实体

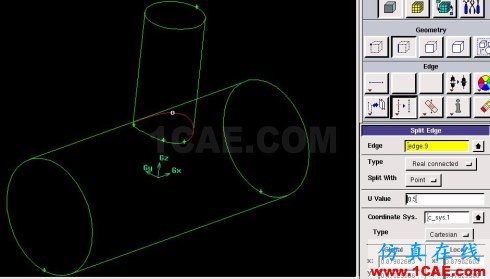

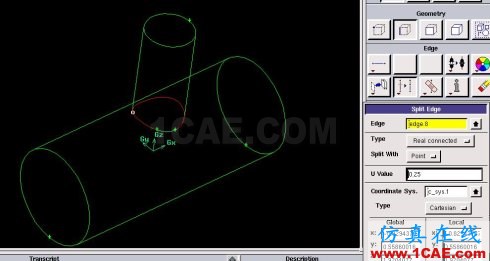

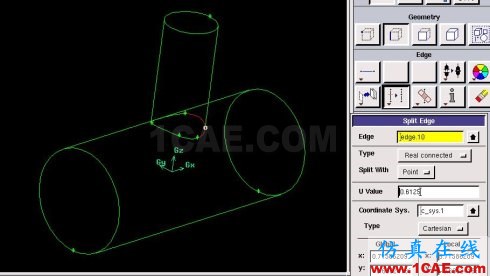

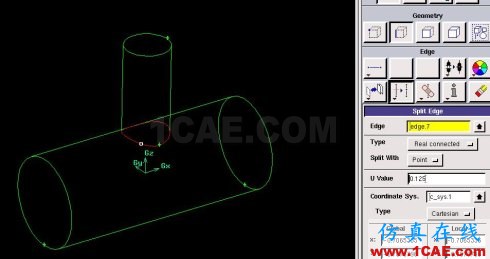

2.选中所示边,按图示参数分割(split)

3.重复以上操作,将其分割为4段,参数如下图所示

注意:最后一个图的参数U valiue应该是0.625

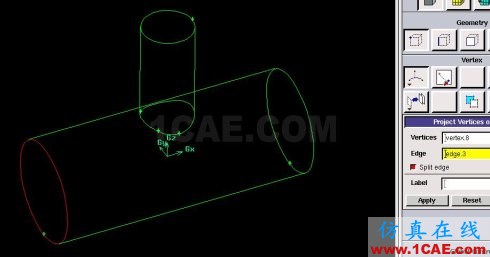

4.将点投影到端面上。选中分割出来的第一个点,如图所示:

选中端面的线,如图所示:

按“apply“,将点投影到该边上。

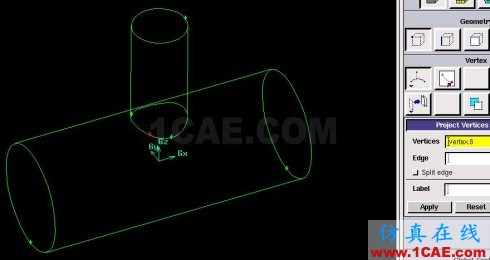

5.将其余三个点投影到端面的线上,如图所示:

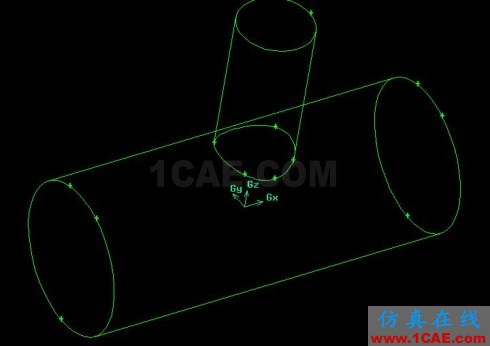

6.连接生成线,如图所示:

7.用线分割体。选中体,如图所示:

然后选择刚刚生成的第一个边:

点击”apply”确认分割。

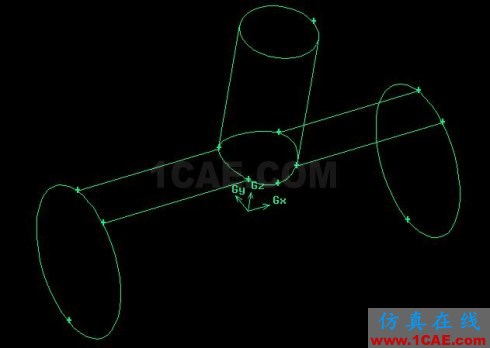

8.用刚刚生成的剩下的三条边依次分割体,结果如图所示:

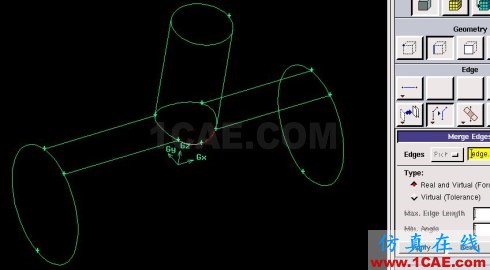

9.连接边,选择如图示的两条边进行连接:

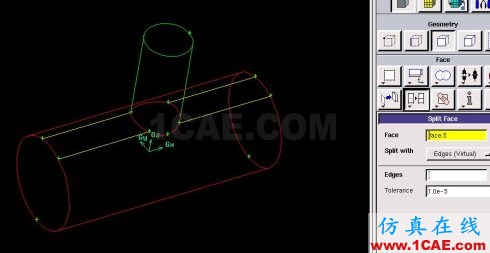

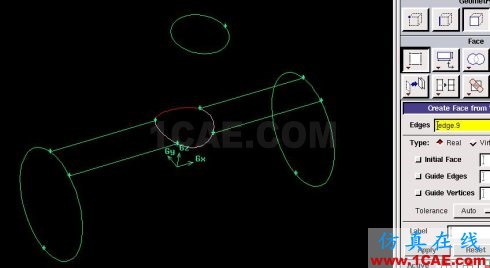

10.选择如图示的四条边,生成一个面

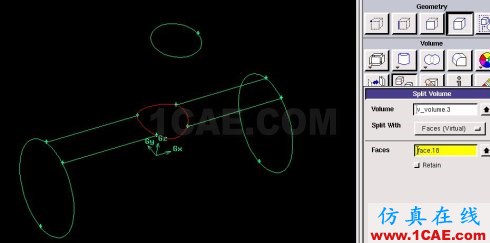

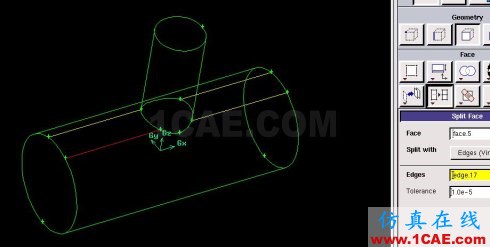

11.用这个面将体分割(split)

12.选择如图的四条边,布置节点,节点数为20:

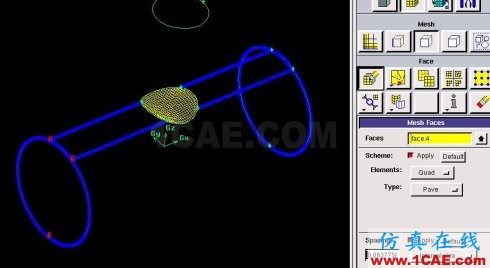

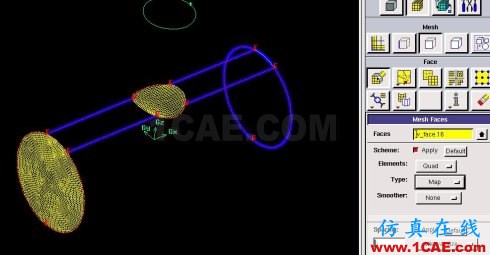

13.选择该面,生成面网格

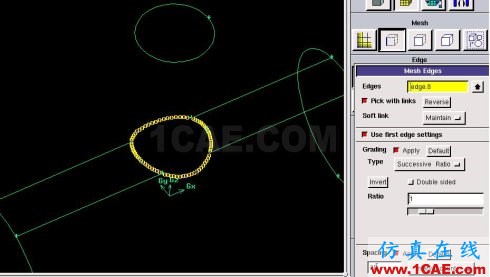

14.选择如图所示两个边,布置节点,节点数为20.

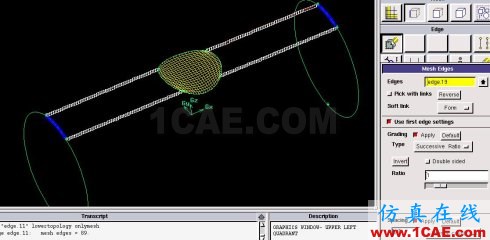

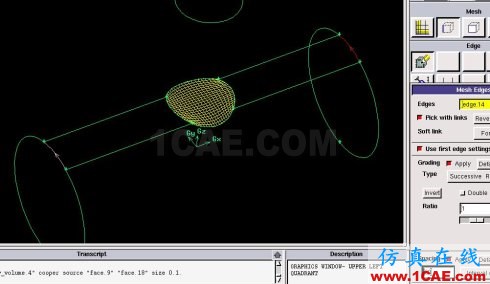

15.选择如图所示边,布置节点:

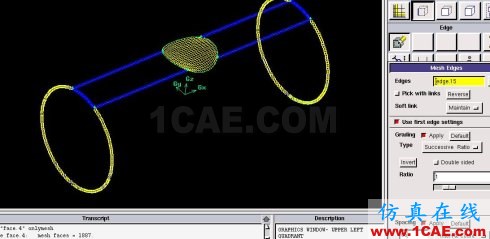

16.选择一个端面,生成结构网格:

17.选择大圆柱的所有侧面,生成结构网格

结果如图:

18.选择刚刚划分面网格的体,生成体网格,类型选择为cooper

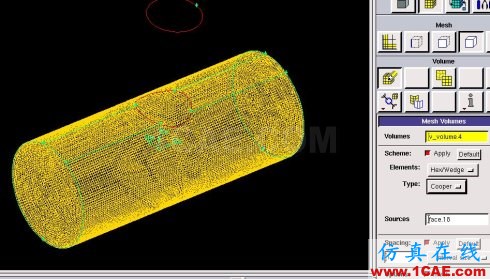

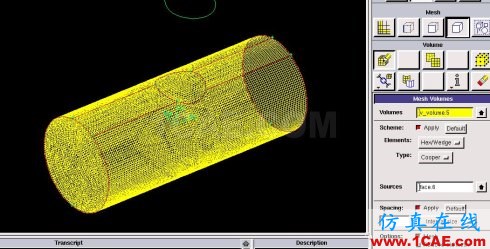

19.选择另外一个体,生成体网格,类型为cooper

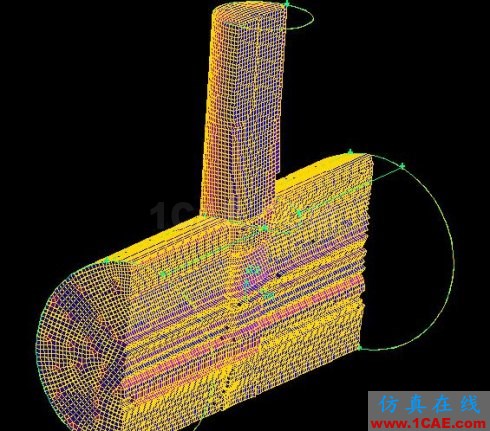

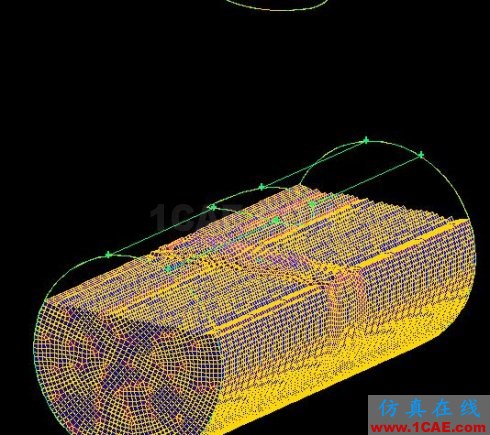

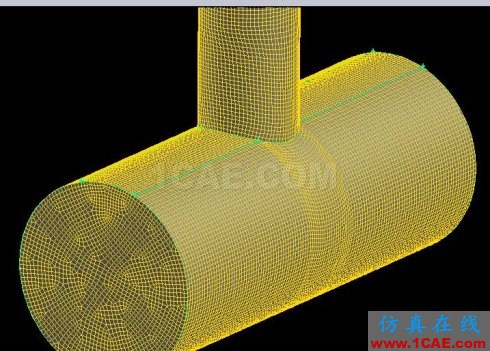

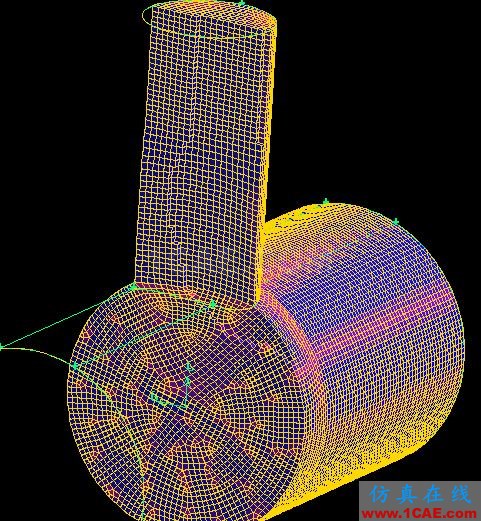

最终效果如图:

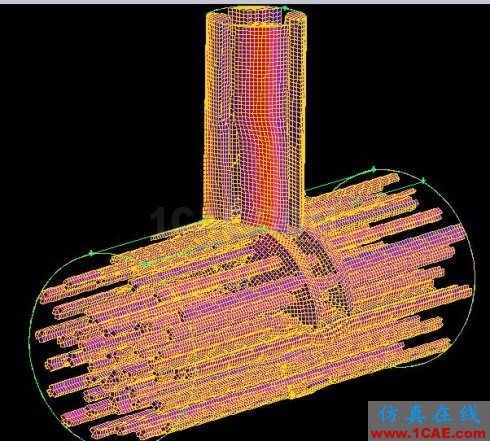

20.检查网格,各网格截面图如下:

以上某些操作步骤顺序可以颠倒。另外,很多操作(比如说切割面,切割体等等)能够通过不同的途径实现,本文的操作并不唯一,本文的主要目的就是介绍在gambit中生成结构网格需要的分区思路,具体操作可以根据个人喜好通过不同途径来实现。
