主要内容:

接上文【小白的CFD之旅】10 敲门实例

2.4 Materials设置

利用模型树节点Materials设置计算域中的介质属性。

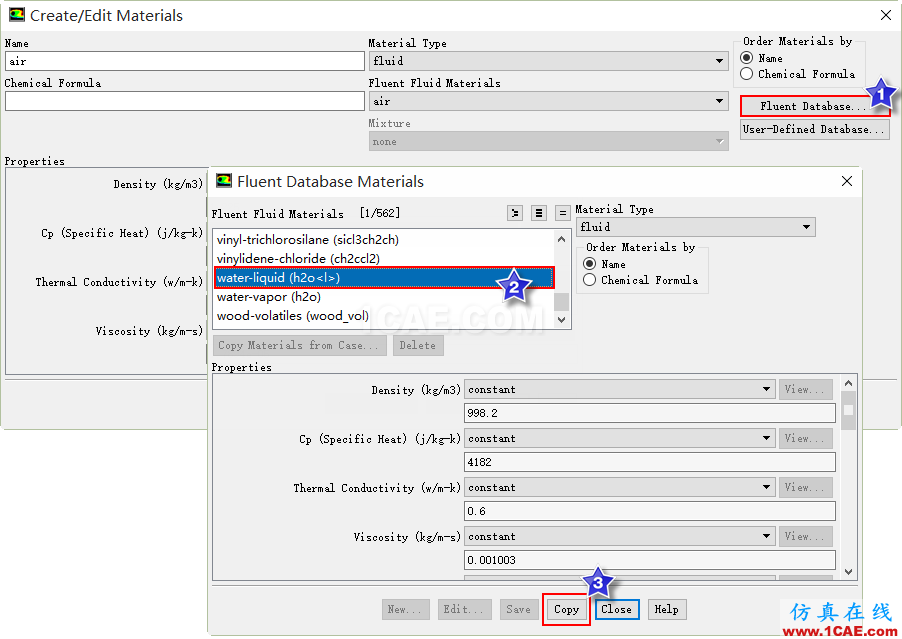

如图所示,在创建任何材料之前,FLUENT已经默认添加了两种材料:流体材料为Air,固体材料为aluminum。本案例使用的介质材料为液态水,可以通过点击按钮Create/Edit…来实现。点击此按钮后:

• 在弹出的Create/Edit Materials对话框中选择Fluent Database…按钮
• 在弹出的对话框中,选择Fluent Fluid Materials列表框中的材料介质water-liquid(h2o)
• 点击copy按钮选择材料

  若要修改材料属性(如密度、粘度、比热、热传导系数等),可直接在参数设置框中修改。本案例采用Fluent材料库中的液态水,不进行材料修改。

2.5 Cell Zone Conditions

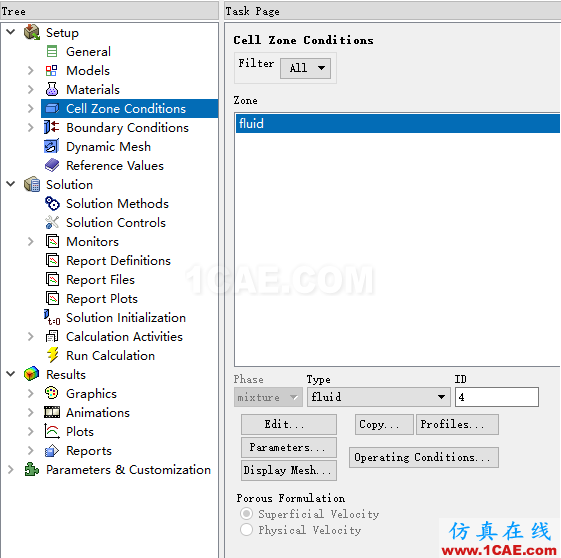

在此模型树节点中可以设置计算域属性,如计算域介质、计算域运动等。如图所示。

图中按钮元素:

• Zone列表:列出网格中所包含的计算区域。有些计算模型中包含多个计算区域
• Phase:当使用了多相流模型时,此选项能被激活,可以针对不同的相设置参数。本例为单相流,故该下拉框为不可用状态。
• Type:设置计算域类型,包含Fluid、Solid两种类型
• ID:显示选中的列表项中的区域ID,此ID编号在在UDF编程时有用
• Edit…:设置区域属性
• Copy:拷贝区域参数至其他区域
• Profiles:profile管理窗口
• Parameters:参数管理窗口
• Display Mesh:显示网格
• Operation Conditons…:设置操作条件
• Porous Formulation:当设置区域为多孔介质区域时,此选项被激活。

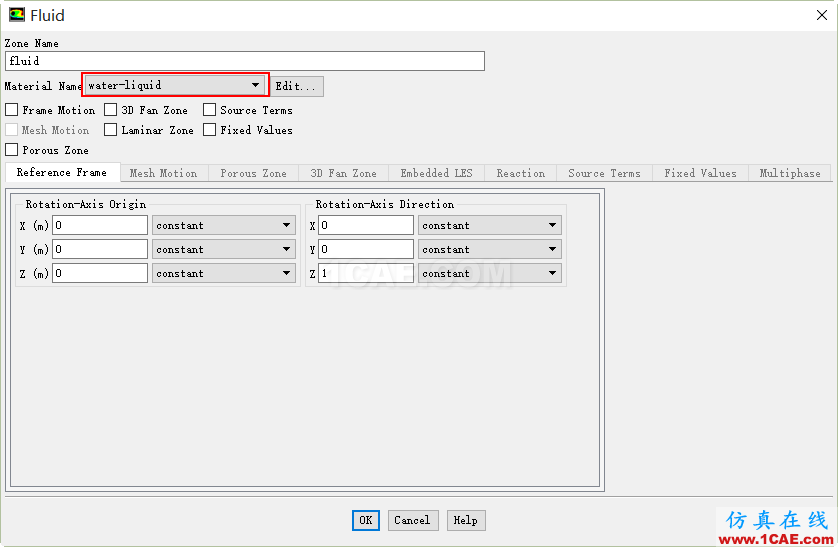

选择Edit…按钮打开区域设置对话框,如图所示。

• 设置Material Name为water-liquid。
• 点击OK按钮确认操作


2.6 Boundary Conditons

在模型树节点Boundary Conditions中可以设置计算模型的边界条件。如图所示。

界面元素与Cell Zone Conditions设置面板类似。
设置边界条件:

• inlet-y边界设置
  • 在Zone列表框中选择边界inlet-y,选择Type下拉框选项Velocity-inlet,鼠标点击面板按钮Edit…
  • 弹出参数设置对话框,如图所示。在Momentum标签页下,设置Velocity Manitude参数值为0.3; 选择Specification Method为Intensity and Hydraulic Diameter,设置Tubulent Intensity为5,设置Hydraulic Diameter为0.15。

  • 切换至Thermal面板,设置Temperature为15,如图所示。

• inlet-z边界设置
  • 与inlet-y设置相类似,所不同的是设置Velocity Manitude参数值为0.1;设置Hydraulic Diameter为0.15;设置Temperature为25
• outlet边界设置
  • 选择Type下拉框选项pressure-outlet,点击Edit…按钮
  • 在弹出的对话框Momentum标签页下,设置Gauge Pressure为0,设置Specification Method为Intensity and Hydraulic Diameter,设置Backflow Turbulent Intensity为5,设置Backflow Hydraulic Diameter为0.15
  • 切换至Thermal面板,设置Temperature为20。


2.7 Dynamic Mesh

本案例不涉及动网格,因此不需要进行任何设置

2.8 Reference Values

参考值设置用于后处理中各种系数计算,本案例不涉及系数计算,因此可不设置此节点。

注:由于案例较长,因此将其拆散为多篇
