接上文【小白的CFD之旅】12 敲门实例【续2】

4 Results
4.1 计算监测图形
4.2 Graphics
4.2.1 壁面温度分布
4.2.2 创建截面
4.2.3 显示截面物理量
4.2.4 Pathline显示
4.3 Plots

4 Results

计算后处理。

4.1 计算监测图形

残差曲线
计算监测得到的残差曲线如下图所示。

图中残差曲线显示计算在迭代120步左右达到收敛,表现为残差曲线降低至设置的残差标准以下,默认残差标准为10−310−3
入口压力监测图
两个入口压力监测图如下图所示。

(图1)

(图2)

从这两幅压力监测图看出计算结果基本达到稳定,压力值随迭代变化很小。
出口温度标准差变化图
监测得到的出口温度标准差曲线图如下图所示。

温度标准差反映了温度混合的均匀程度,该值越大表示温度分布越不均匀。图中最终的温度标准差约为0.2。

4.2 Graphics

模型树节点Graphics下包含了Mesh、Contours、Vectors、Pathlines以及Particle Tracks,如图所示。在Graphics参数设置面板中还包含了Animations操作以及一些图形显示参数设置按钮,如灯光、视图等。

Mesh:显示网格图
Contours:显示云图
Vectors:显示矢量图
Pathlines:显示流线图
Particle Tracks:显示粒子追踪图

本案例主要利用Contours及Vectors显示云图及矢量图。

4.2.1 壁面温度分布

查看壁面温度云图显示。鼠标双击Graphics列表框中的Contours列表项,在弹出的对话框中进行如下图所示设置:

勾选激活Filled选项
在Contours of下拉框中选择Temperature及Static Temperature
在Surfaces列表项中选择wall-fluid
点击按钮Display

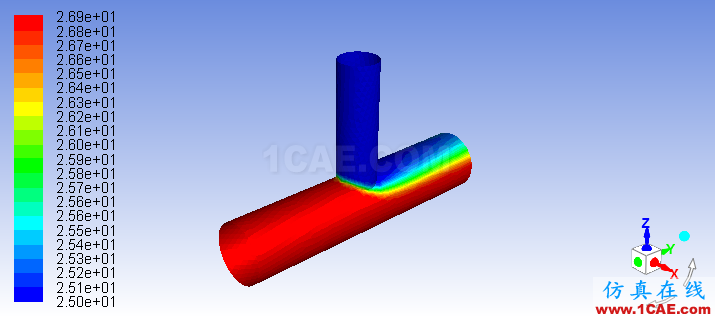

壁面上的温度云图显示如下图所示。

4.2.2 创建截面

创建截面后可以显示截面上的物理量分布。这里创建x截面。

利用Ribbon界面中的Postprocessing标签页
选择Create按钮下的Iso-Surface…功能菜单
如下图所示。

在弹出的对话框中进行如图所示设置:
选择Surface of Constant为Mesh及X-Coordinate
设置Iso-Value为0
设置New Surface Name为x-0
点击Create按钮创建截面

4.2.3 显示截面物理量

回到Contours设置面板,

设置Contours of为Velocity及Velocity Magnitude
选择Surface为x-0
点击按钮Display

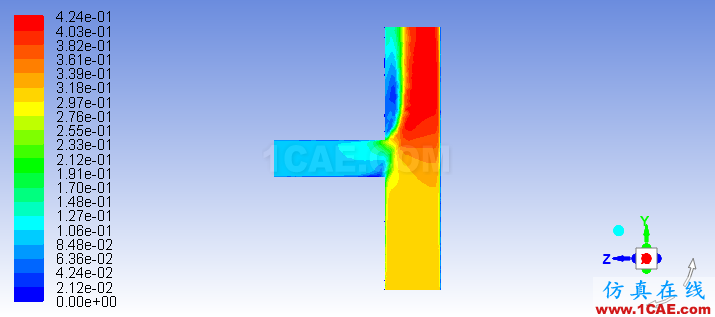

显示速度云图如下图所示。

设置

Contours of为Temperature及Static Temperature,点击Display按钮。

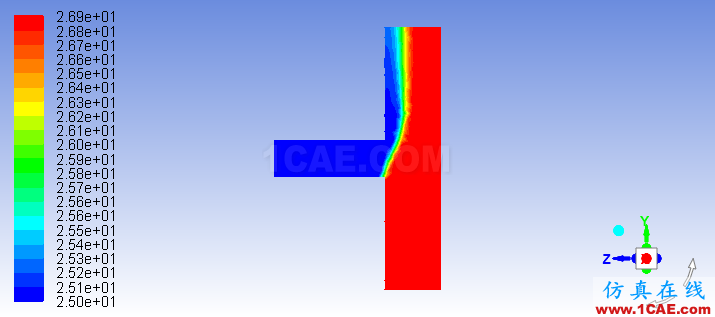

显示温度云图如下图所示。
