本例利用FLUENT的DDPM模型对提升管进行模拟。

1 介绍

本案例演示在FLUENT中利用稠密离散相模型(Dense discrete phase model,DDPM)模拟2D提升管。DDPM模型用于第二相,考虑颗粒的粒径分布。
本案例演示的内容包括:

• 使用Eulerian多相流模型
• 设置DDPM模型
• 使用合适的求解器求解案例
• 后处理

2 问题描述

如下图所示,一个竖直的提升管,底部有空气入口,颗粒从接近空气入口的底部进入。

3 FLUENT前处理

3.1 Preparation

• 准备网格文件riser.msh

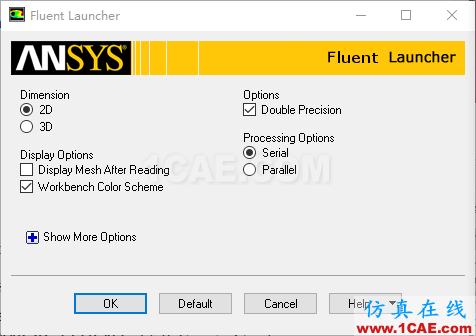

• 以2DDP形式启动ANSYS FLUENT(2D,双精度模式)



3.2 Mesh

• 利用菜单【File]>【Read】>【mesh…】读入网格文件riser.msh

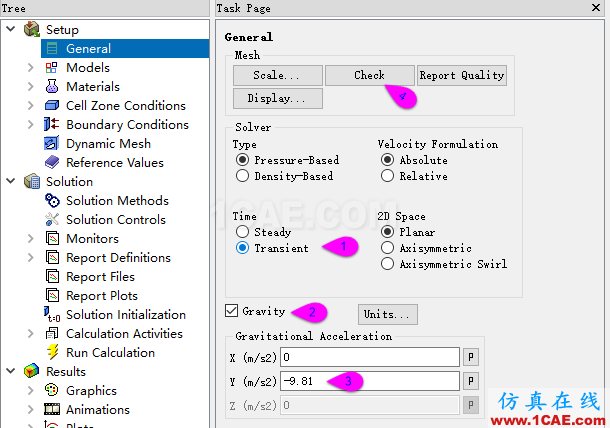

3.3 General设置

• 激活Transient选项进行瞬态计算
• 激活Gravity选项,设置Y方向重力加速度为-9.81
• 点击按钮Check,检查网格是否存在问题



3.4 Multiphase设置

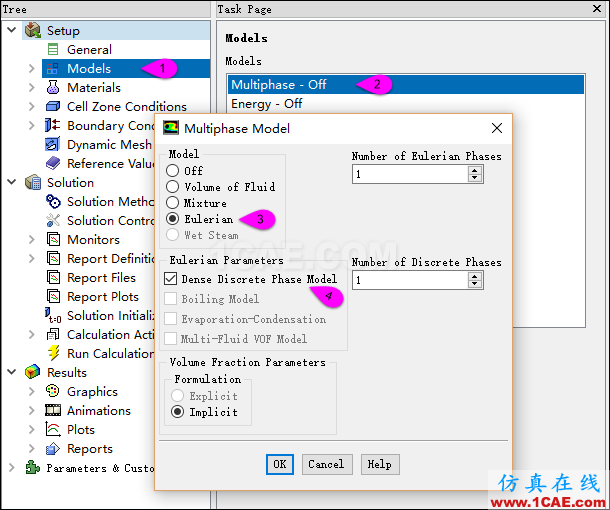

• 如下图所示进行设置。



3.5 DPM设置

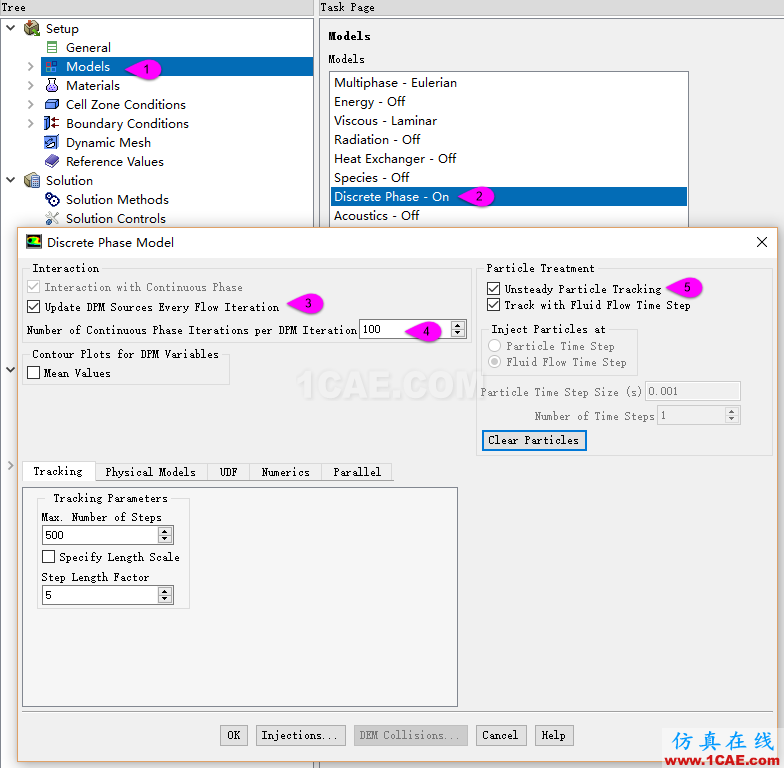

• 按如下图所示进行设置,其他参数为默认



3.6 Injections设置

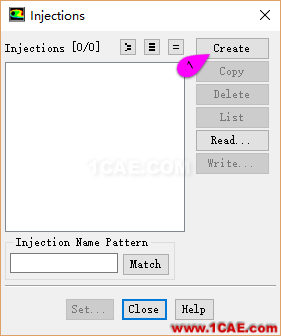

• 点击DPM对话框下方的Injections…按钮,在弹出的Incections对话框中点击Create按钮,如下图所示。

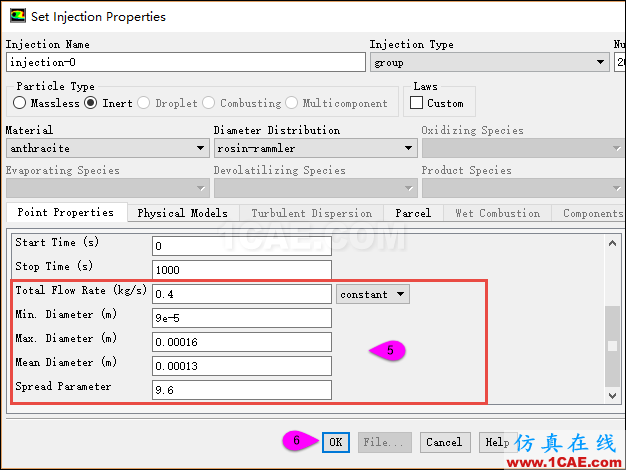

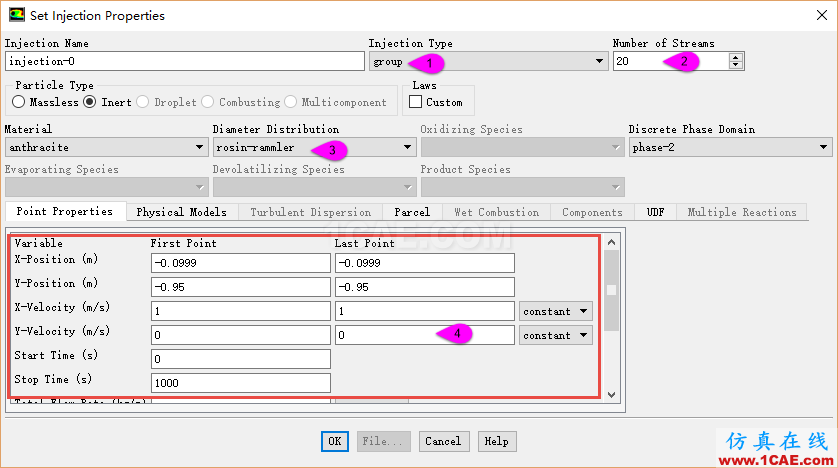

• 在弹出的对话框中进行如下图所示设置。






3.7 Phase

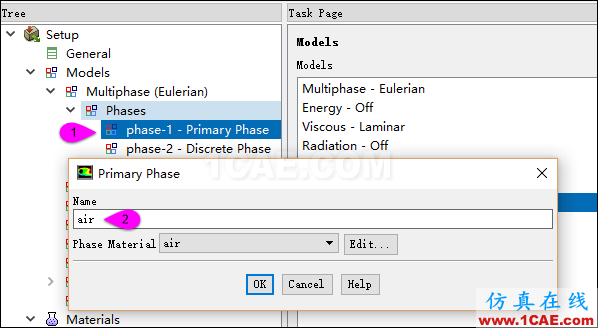

• 设置主相为air。如下图所示进行设置。

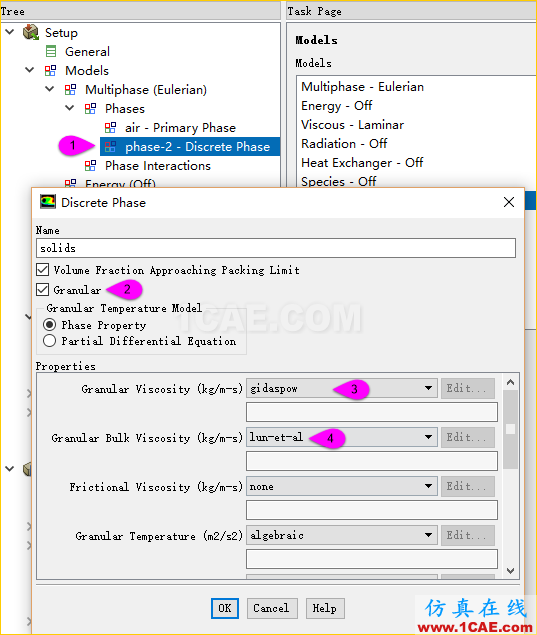

• 设置第二相。如下图所示进行设置。



3.8 Materials设置

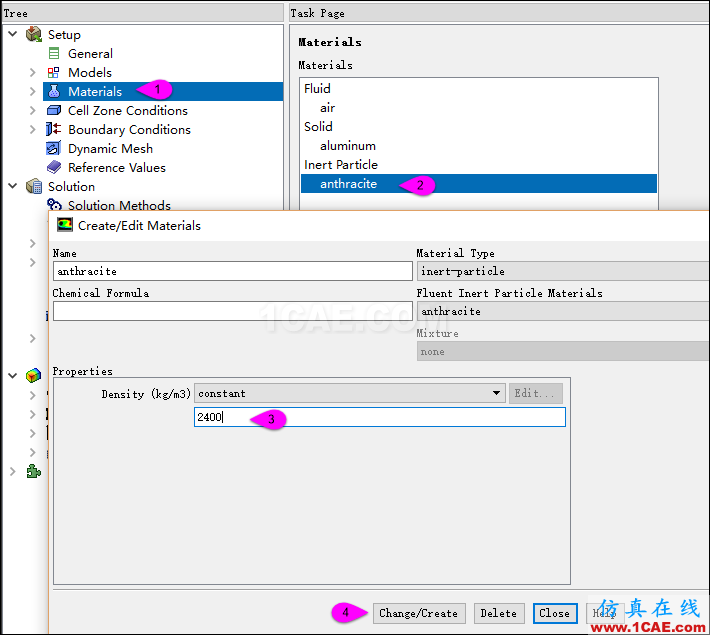

• 修改anthracite材料的密度为2400,如下图所示进行设置。



3.9 Boundary Conditions

• inlet边界

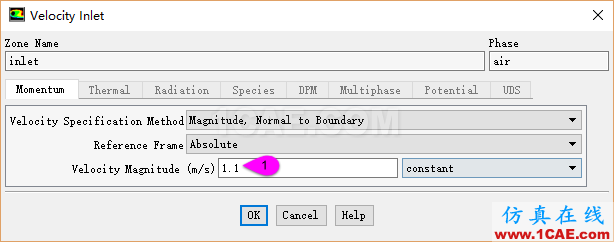

  • 选择inlet边界,phase下拉框中选择air,点击edit…按钮,设置速度为1.1m/s

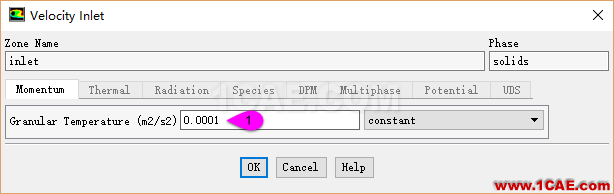

  • 切换phase下拉框选项为solids,点击edit…按钮,如下图所示,设置Granular Temperature为0.0001



• outlet边界

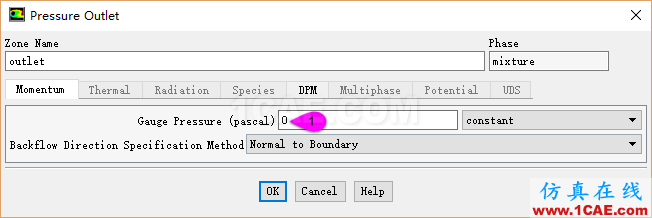

  • 设置Mixture相,如下图所示进行设置

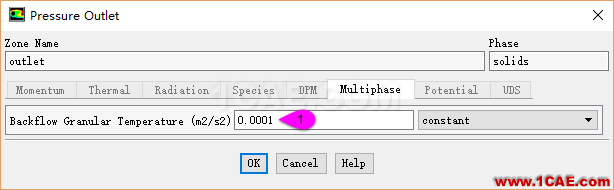

  • 设置Solids相,如下图所示进行设置。



3.10 Solution Controls

3.11 initialization

直接初始化。

3.12 Calculation Activities

• 设置autosave Every 6000

3.13 Run Calculation

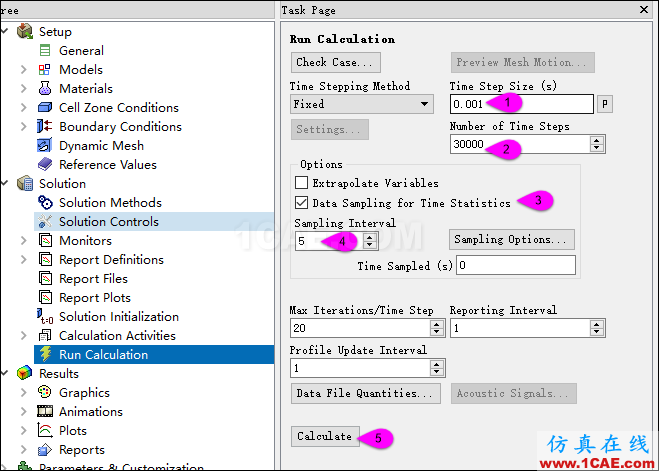

• 进行计算
