FLUENT14卡门涡街算例（注意事项）

2017-01-11 by:CAE仿真在线来源:互联网

对于有规则的,我们能观测到的卡门涡街,雷诺数在60~5000范围内,我们所做的算例中大多雷诺数在200左右。所以,如果计算结果不正确,先考虑雷诺数的大小是否在合适的区间内。

V是流体速度(m/s),d为当量直径(m),v为运动粘度(m2/s)。

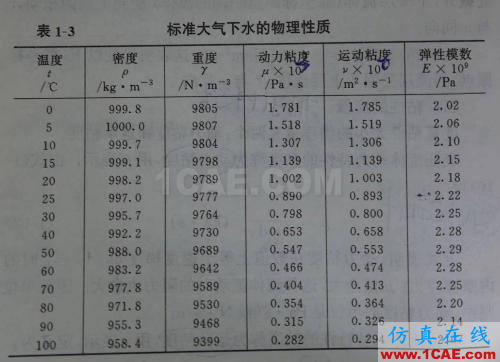

附:水的粘度

当量直径:

其中,

为湿周,

A为过流断面面积。(A/

也称为水力半径)

基于fluent14对卡门涡街进行仿真,显示出主要的注意事项。

1.网格。

2.导入fluent中,对尺寸进行确认。

3.选择瞬态求解器设置。

4.速度的设置。

5.求解控制器设置。

由于卡门涡街是比较精确的,这里的设置就是要提高求解精度,看的更加清晰。下图是没有更改设置和更改设置的结果对比。

6.时间步的设置。

这里的设置相对比较随意,但要符合瞬态计算的设置原则。

7.计算结果。

附:用Fluent模拟卡门涡街的失败经验

尾涡释放频率:Fk=St*V/D

其中St为斯特劳哈尔数,很多实验表明,在Re=300-200000这一范围内时,St数保持一常数,St=0.20;

但当Re=330000-350000,达到超临界范围,圆柱绕流尾涡完全紊乱,有规则的涡流脱落不再存在;

当Re>350000后,又会形成卡门涡街,这时的St数将为0.27。

参考:求助圆柱绕流关于涡脱周期和总的计算时间设置的问题
