本文以一个简单的实例阐述在FLUENT14.5中导入几何文件进行网格划分计算的过程。
1、以Meshing模式打开fluent
打开fluent14.5,在启动界面上选择Meshing Mode选项。如图1所示。
![领略FLUENT14.5的meshing模式（2）[转载]fluent培训课程图片1](http://www.1cae.com/i/g/0f/0fd4fa178f9fb33a67dd8da19aa60614r.png "领略FLUENT14.5的meshing模式(2)")
图 1
2、导入几何文件

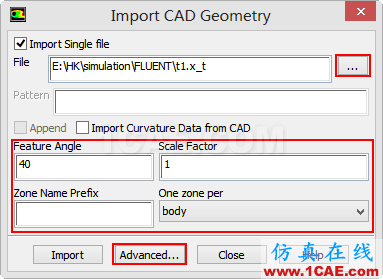

Fluent图形界面中选择菜单【File】>【Import】>【CAD】,打开几何文件输入对话框。如图2所示。在File后的浏览按钮中选择要导入的几何模型。
![领略FLUENT14.5的meshing模式（2）[转载]fluent培训课程图片2](http://www.1cae.com/i/g/73/73d0c0b5ef76e6752cd3e0fc8c68e839r.png "领略FLUENT14.5的meshing模式(2)")
图 2

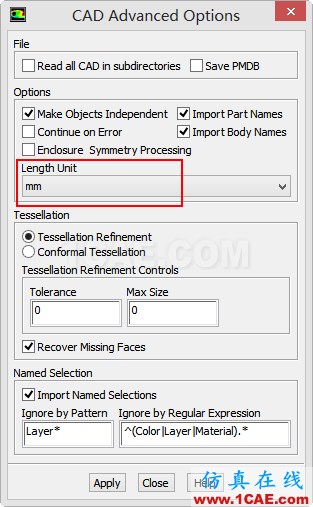

选择Advanced按钮,设置输入几何单位为mm,如图3所示。
![领略FLUENT14.5的meshing模式（2）[转载]fluent培训课程图片3](http://www.1cae.com/i/g/f2/f2e496e91a6f0eda73d077ff0b866df9r.png "领略FLUENT14.5的meshing模式(2)")
图 3
关闭图3中的close按钮,同时点击图2中的import按钮导入几何模型。
3、显示图形
选择Object下的Manage按钮。如图4所示。
![领略FLUENT14.5的meshing模式（2）[转载]fluent培训的效果图片4](http://www.1cae.com/i/g/b9/b9fcd1dc9a038864e38888d2d53c2d46r.png "领略FLUENT14.5的meshing模式(2)")
图 4

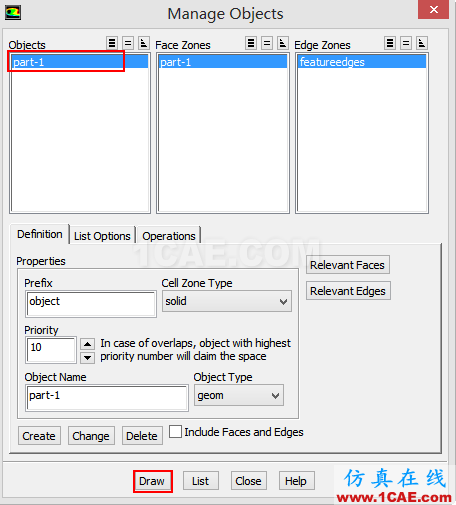

在弹出的对话框中的Object下选择part-1,保持其他参数不变,选择Draw按钮,如图5所示。
![领略FLUENT14.5的meshing模式（2）[转载]fluent培训的效果图片5](http://www.1cae.com/i/g/14/14a05a3dcb276278e6637813c6205785r.png "领略FLUENT14.5的meshing模式(2)")
图 5
图形显示窗口显示几何如图6所示。
![领略FLUENT14.5的meshing模式（2）[转载]fluent培训的效果图片6](http://www.1cae.com/i/g/e6/e610397014370a2fcd9457843dad48fcr.png "领略FLUENT14.5的meshing模式(2)")
图 6
4、边界切分

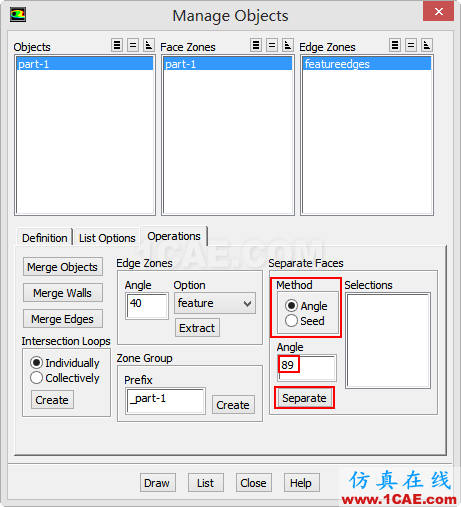

选择Manage Objects对话框中的Operations标签页,设置面分割方式为Angle,设置分割角度89°,点击Separate按钮进行分割。如图7所示。
![领略FLUENT14.5的meshing模式（2）[转载]fluent培训的效果图片7](http://www.1cae.com/i/g/27/27f1fdabac4c0204eb00794868fd7e11r.png "领略FLUENT14.5的meshing模式(2)")
图 7

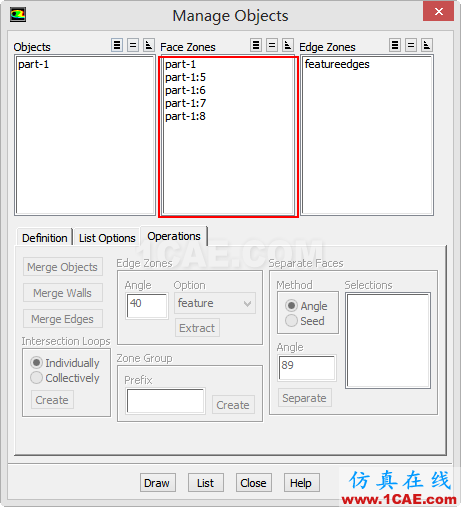

分割完毕后可以看到多出来4个Face区域,如图8所示。
![领略FLUENT14.5的meshing模式（2）[转载]fluent结果图片8](http://www.1cae.com/i/g/b3/b3b93653e96f5b96af6e1903c0df5dd3r.png "领略FLUENT14.5的meshing模式(2)")
图 8
5、设置material points
选择Material points插入材料点。弹出的对话框如图9所示。Xyz可以在选择了几何之后点击Compute自动计算。点击Create进行创建。
![领略FLUENT14.5的meshing模式（2）[转载]fluent结果图片9](http://www.1cae.com/i/g/64/64d2790478497ada313a43fd76a36a60r.png "领略FLUENT14.5的meshing模式(2)")
图 9
6、设置size function

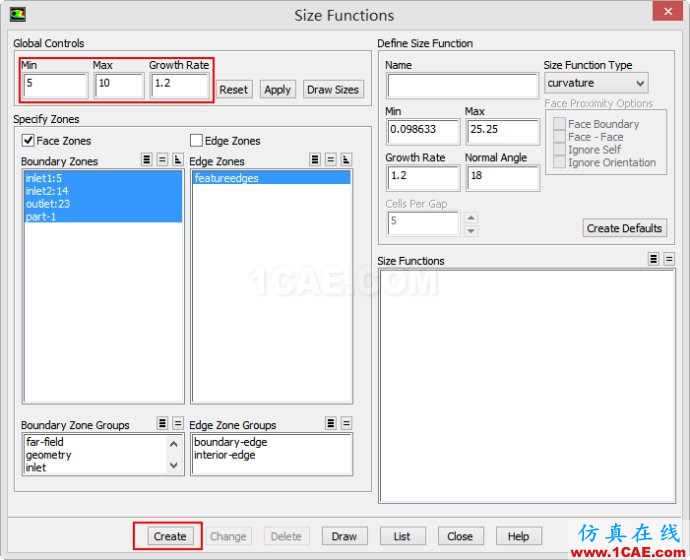

选择size function按钮设置全局网格参数,如图10所示。
![领略FLUENT14.5的meshing模式（2）[转载]fluent结果图片10](http://www.1cae.com/i/g/4f/4f1ce14679b53a0836751d3b5aa8373cr.jpg "领略FLUENT14.5的meshing模式(2)")
图 10
点击Create创建。
7、生成网格

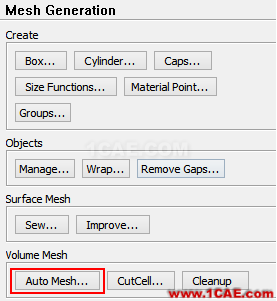

打开Auto Mesh对话框进行网格自动划分。如图11所示。
![领略FLUENT14.5的meshing模式（2）[转载]fluent流体分析图片11](http://www.1cae.com/i/g/57/57368eec36501d6e5d74676616630b0er.png "领略FLUENT14.5的meshing模式(2)")
图 11

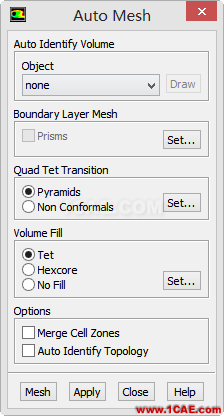

![领略FLUENT14.5的meshing模式（2）[转载]fluent流体分析图片12](http://www.1cae.com/i/g/01/0197115b1c3b16d7982658f4f3bb5804r.png "领略FLUENT14.5的meshing模式(2)")
图 12
点击Apply按钮进行网格划分操作。如图12所示。
8、切换到Solution模式
点击图13所示按钮切换FLUENT为Solution模式。
![领略FLUENT14.5的meshing模式（2）[转载]fluent流体分析图片13](http://www.1cae.com/i/g/22/224bbd0aa2c5e727fd32107f3bbb5ffer.png "领略FLUENT14.5的meshing模式(2)")
图 13
剩下的过程于之前版本相同。
