欧拉网格通常都是刚性的,不发生变形。欧拉网格运动允许欧拉网格在分析过程中进行膨胀、收缩和平移。欧拉网格运动可以拉格朗日表面为边界,也可以欧拉材料实体为边界。分析过程中,欧拉网格进行重构和移动,以保证欧拉网格对目标体的包络性。
欧拉网格运动的计算依据ABAQUS构件的一个长方体“边界框”。在ABAQUS/CAE中看不见这个边界框,但它与相应的欧拉网格基本一致。用户可以设置边界框的收缩、膨胀和平移限制,作为网格运动边界条件定义的一部分。这些限制条件可能使得欧拉网格在分析过程中不能总是完全包括指定的目标体。
欧拉网格运动边界条件只能施加在赋予欧拉截面属性的部件上,且不能施加在分析的初始分析步上。
定义欧拉网格运动边界条件的步骤如下:
1. 打开欧拉网格运动边界条件编辑器。有以下方法:
-

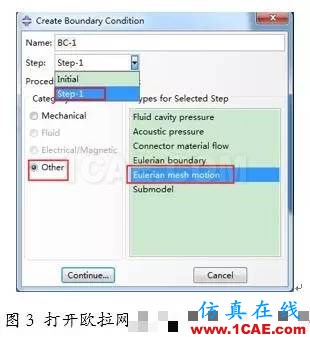

创建一个新的欧拉网格运动边界条件,使用菜单Category:other; Types for Selected Step:Eulerian meshmotion。
-
使用菜单或管理器编辑一个已有的欧拉网格运动边界条件。
2. 指定目标体:
-
指定拉格朗日表面,选择Surfaceregion,点击箭头选择一个表面:
-

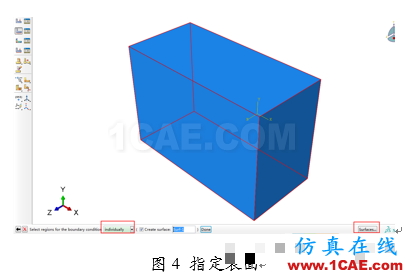

在视图中选择一个表面。可以使用角度方式从几何或一组网格表面选择一组网格表面。单击中键完成选择。
-
从列表中选择已有的表面,操作如下:
-
在窗口的右下角单击Surface,ABAQUS/CAE弹出Region Selection对话框,其中包含了可选表面的列表。
-
选择感兴趣的表面,单击Continue。
-
注意:默认的选择方式是常用的选择方式。点击窗口右下角的Select in Viewport或Surface,切换为另外一种方法。
-
若指定为欧拉材料,选择欧拉材料实体并选择对应的实体。
3. 默认情况下,使用全局坐标系统来构建网格边界框。可以在CSYS选项出点击箭头来更换网格边界框的坐标系。有以下方式:
-
在视图中选择已有的坐标系。
-
通过名称选择已有的坐标系。
-
从窗口中单击Datum CSYS List,显示已有坐标系列表。
-
从列表中选择一个名称,单击OK。
-
点击窗口右下角的Use Global CSYS切换为全局坐标系。

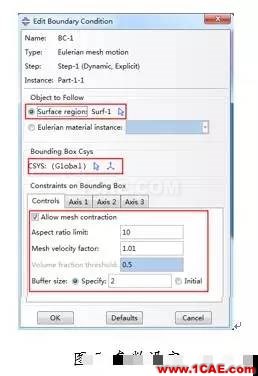

在Control标签页,指定网格边界框运动的通用约束和限制
-
切换Allow mesh contraction选项,以防止分析过程中网格的收缩。默认情况下此选项是打开的。
-
设定Aspect ratio limit,指定边界框三个方向允许的长宽比的最大变化。此值必须大于等于1。
-
设定Mesh velocity factor。这个因子定义了作为相应目标体速度分量的欧拉网格最大速度。此值必须大于或等于零。
-
如果目标体是欧拉材料,设定一个Volume fraction threshold。欧拉材料体积分数小于这个域值的单元认为是空白单元,网格运动过程中,考虑到这些单元中的材料,对应的网格不会膨胀或移动。此值必须大于零,且小于或等于1。
-
指定Buffer size,以在跟踪的目标体和欧拉网格边界之间保持一定的距离:
-
选择Specify,输入一个值来定义缓冲,该缓冲尺寸等于给定的值乘以最大欧拉单元尺寸。此值必须大于或等于零。
选择Initial,定义一个等于目标体与网格边界初始距离的缓冲尺寸。
5. 在每个Axis标签页上,指定边界框在三个方向上的运动限制:
-
选择初始Center position是Free的,还是Fixed在选定的轴上的。
-
选择初始Positive plane position是Free的,还是Fixed的。正平面是边界框的面,其法向与所选轴的正方向一致。
-
选择初始Negative plane position是Free的,还是Fixed的。负平面是边界框的面,其法向与所选轴的负方向一致。
-
指定沿着所选轴的Expansion ratio:
-
选择Unlimited,必要情况下允许边界框无限扩大。
-
选择Specify maximum,输入值来定义一个最大的扩大率。此值必须大于或等于1。
指定沿着所选轴的最小Contraction ratio。此值必须大于或等于零,且小于或等于1。
