Fluent动网格：刚体运动实例

DEFINE_CG_MOTION宏通常用于定义刚体部件的运动。本文以一个简单的案例描述DEFINE_CG_MOTION的使用方法。

本次计算的案例如图所示。在计算域中有一个刚体块(图中的小正方形),其运动速度为:

由速度方程可知其运动周期为1s。

计算域空间长度0.1m,宽度0.03m,刚体块位于计算域中心,其边长为0.01m。采用Design Modeler创建几何模型。

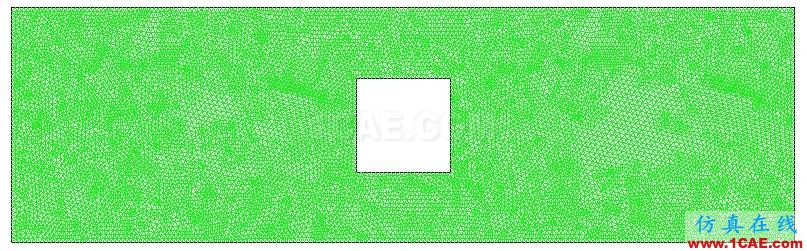

采用三角形网格,网格尺寸1mm。

UDF可写成:

激活smoothing与Remeshing。

其中smoothing参数保持默认设置。

Remeshing参数如下图所示。

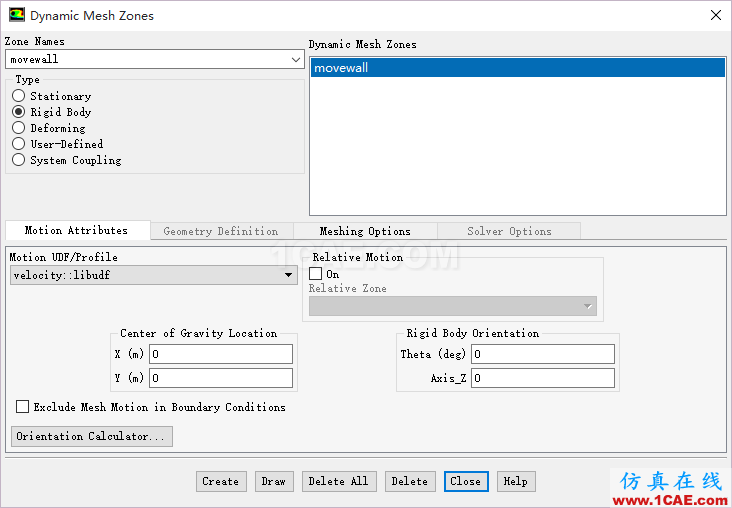

运动区域定义如图所示。
