FLUENT多孔介质数值模拟详细设置(完整版）

2017-05-07 by:CAE仿真在线来源:互联网

模拟多孔介质是一个比较难的问题,很多人搞不清怎么设置,本人经过苦恼钻研,下面对其详细设置作出说明:

1。Gambit中划分网格之后,定义需要做为多孔介质的区域为fluid,与缺省的fluid分别开来,再定义其名称,我习惯将名称定义为porous;

2。在fluent中定义边界条件define-boundary condition-porous(刚定义的名称),将其设置边界条件为fluid,点击set按钮即弹出与fluid边界条件一样的对话框,选中porous zone与laminar复选框,再点击porous zone标签即出现一个带有滚动条的界面;

3。porous zone设置方法:

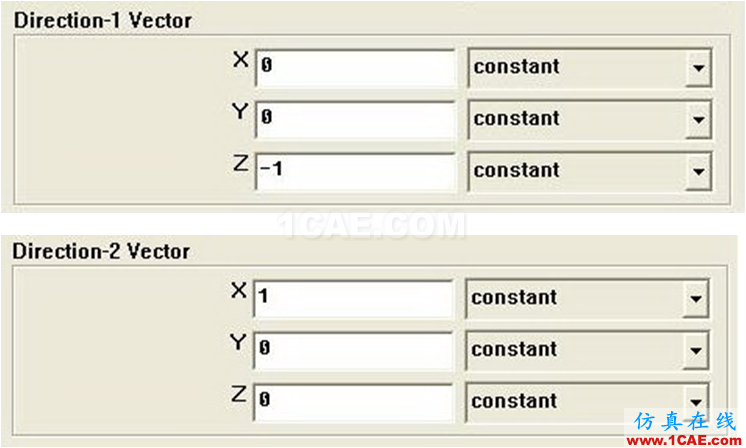

1)定义矢量:二维定义一个矢量,第二个矢量方向不用定义,是与第一个矢量方向正交的;

三维定义二个矢量,第三个矢量方向不用定义,是与第一、二个矢量方向正交的;

(如何知道矢量的方向:打开grid图,看看X,Y,Z的方向,如果是X向,矢量为1,0,0,同理Y向为0,1,0,Z向为0,0,1,如果所需要的方向与坐标轴正向相反,则定义矢量为负)

圆锥坐标与球坐标请参考fluent帮助。

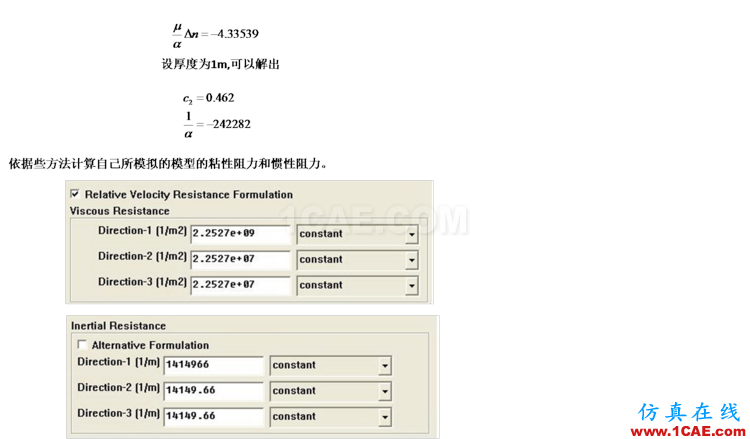

2)定义粘性阻力1/a与内部阻力C2:

下面是一个例子:

通过实验测得速度和压降进行计算:

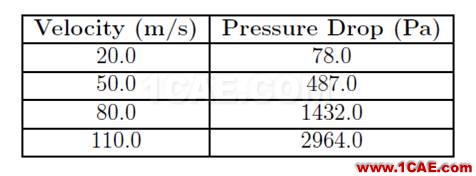

假设实验所得速度和压降的数值如下:

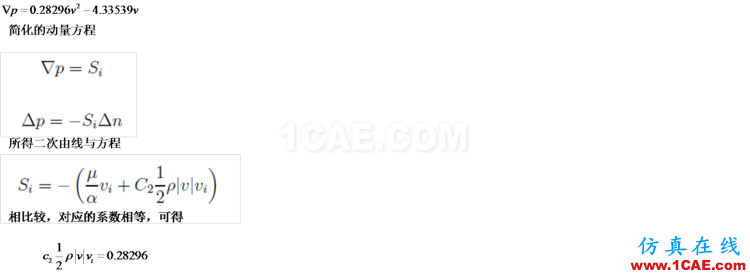

通过多孔介质的为空气,密度为1.225kg/m3粘度为。由上面速度与压降的关系可以绘出一个二次由线。方程如下:

3)如果了定义粘性阻力1/a与内部阻力C2,就不用定义C1与C0,因为这是两种不同的定义方法,C1与C0只在幂率模型中出现,该处保持默认就行了;

4)定义孔隙率porousity,默认值1表示全开放,此值按实验测值填写即可。

完了,其他设置与普通k-e或RSM相同。
