HFSS在优化连接器信号完整性方面的应用

2016-09-22  by:CAE仿真在线  来源:互联网

信号完整性(SI)是指信号电压(电流)完美的波形形状及质量。由于物理互连造成的干扰和噪声,使得连线上信号的波形外观变差,出现了非正常形状的变形,称为信号完整性被破坏。信号完整性问题是物理互连在高速情况下的直接结果,信号完整性强调信号在电路中产生正确响应的能力。
在高速互连发展的今天,信号完整性问题已经不可能回避,解决这一问题已经成为各大高速产品厂商所必须要面临的课题。


相关参数



为什么要进行信号完整性分析?


信号传输过程


为什么要进行信号完整性分析



如何进行信号完整性分析


        常用的信号完整性分析软件HFSS、ADS、CST等,以下为HFSS的USB仿真案例。



结果查看



RLC以及眼图的仿真 (Q3D&Designer)



高频案列分享-USB3.0高频分析结果



高频案列分享-USB3.0高频分析结果优化



高频案列分享




USB3.1 浅析

2013年7月,USB3.1 SPEC1.0版本发布,10Gbps的传输速率、最高可达100W的供电功率以及全新的TYPE-C界面,很是让人惊喜。

利用HFSS可依照 IEEE 802.3ap 10Gbase-KR 进行模拟,并可以对ICR , DI , IL , RL, NEXT, FEXT 等si参数进行分析。

1,关于10Gbps的传输速率,是在提高一倍的数据吞吐率基础上,采用128/132的新编码方式,效率较之前USB3.0的8/10会更高。
2,关于100W的供电功率需要在USB-PD模式下并且采用协会认证的线缆才可以实现。
3,标准版的 USB3.1 Standard-A与之前的USB3.0 Standard-A在外形和结构上都没有太大区别,无非是在高频传输性能上优化一下。
4,USB3.1-TYPEC 是一种全新的接口界面,尺寸更小,正反插,适合更轻更薄的产品。

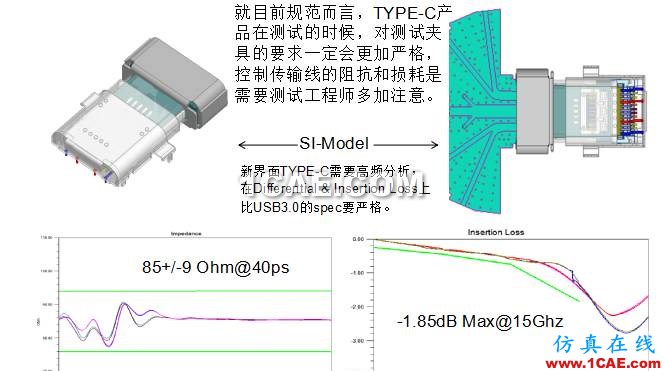

 USB3.1 TYPE C




       仿真在线在连接器仿真分析方面拥有多年的HFSS实践使用经验,欢迎联系咨询
