HFSS端口——LumpedPort

2016-09-22  by:CAE仿真在线  来源:互联网

Lumped Port简介



Lumped Port是HFSS里面的内部端口,它需要通过测试系统来给结构加入信号,类似于测试系统的测试探针。因为Lumped Port注入给结构的是电压和电流信号,因此Lumped Port必须要指定端口阻抗,否则就会导致信号源短路,Lumped Port端口的阻抗一般设置与测试系统的内阻一致。同理,因为是电流和电压信号,Lumped Port必须要有参考也叫回流通路,因此Lumped Port必须要有两个端口面,其中一个端口面为参考面。


2Lumped Port应用





因为Lumped Port定义的输入是电压和电流信号,因此一般Lumped Port端口主要用于信号完整性分析,即电路仿真中需要考虑布线寄生效应。Lumped Port的典型应用如下:


1)同层走线:


2)相邻层走线:



3)多针脚连接器:



4)替代RLC无源器件:



3Lumped Port注意事项:





1)Lumped Port所在端面的长和宽需要远小于信号波长,一般以1/10波长为界;


2)因为Lumped Port端口的两侧默认都是Perfect H边界,因此两个Lumped Port的边缘不能相接;


3)Lumped Port的两端必须和Perfect E边界或金属表面相接触,否则信号无法注入;


4)Lumped Port只能用于传输TEM模式或准TEM模式;


5)因为真实的测试环境中回流通路是存在的,因此2个Lumped Port端口之间必须要形成回流通路,如下图:

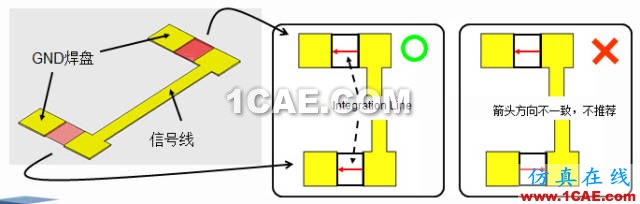

6)为了确保多端口S参数相位的一致性,Lumped Port积分线的定义方向必须一致;


以上是常用的一些Lumped Port的使用规则。
