HFSS求解器类型详解(二)FEBI求解器
2016-10-13 by:CAE仿真在线 来源:互联网
概述:
在最新的HFSS2015里面,HFSS总共有五种算法求解器,如下图:
上期小编为大家介绍HFSS里面的IE求解器,本期我们介绍HFSS的FEBI求解器。
HFSS-FEBI求解器综述:
HFSS-FEBI的全称是有限元-积分方程混合算法求解器,它是基于基于有限元算法和全波积分方程算法的一个混合求解引擎,有限元法擅长求解具有复杂结构、介质材料和复杂激励的问题。而积分方程法擅长求解大的开放空间问题。FEBI求解器有效地结合了两种方法的优点,在物体内部精细结构体内采用FEM求解,在物理表面采用IE求解,这样的好处就是在保证结果精度的同时可以大幅度的缩减求解空间,特别适合于计算带介质腔的电大尺寸的开放域问题,如带天线带天线罩的一体化仿真。HFSS-IE求解器的主要特点如下:
-
对辐射边界到辐射体的距离尺寸没有要求;
-
对波的入射角度没有限制,无反射边界条件;
-
任意的共形边界,减少时间节省资源;
-
支持单点离散扫频和插值扫频;
-
支持HFSS场到场链接。
FEBI求解器的求解方法图解:

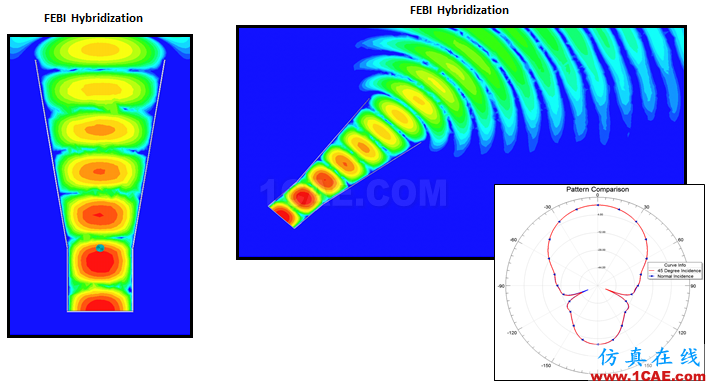

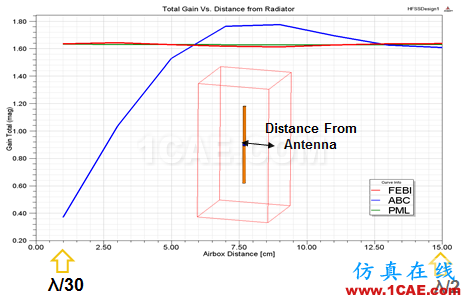

FEBI求解器的求解精度与普通的PML和Radiation边界的对比:
由上图可以看到,FEBI求解器不存在入射角度的问题,同时对辐射盒子的尺寸没有强制要求。因此FEBI求解器在求解带介质腔的电大尺寸的开放问题时会有很高的精度。

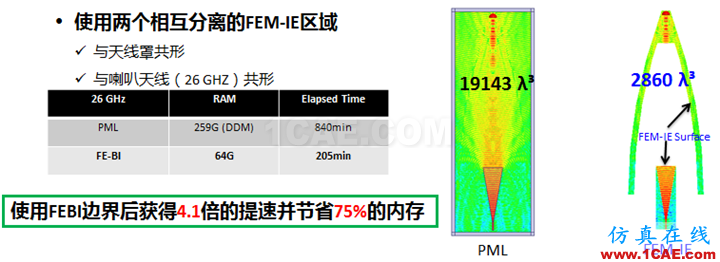

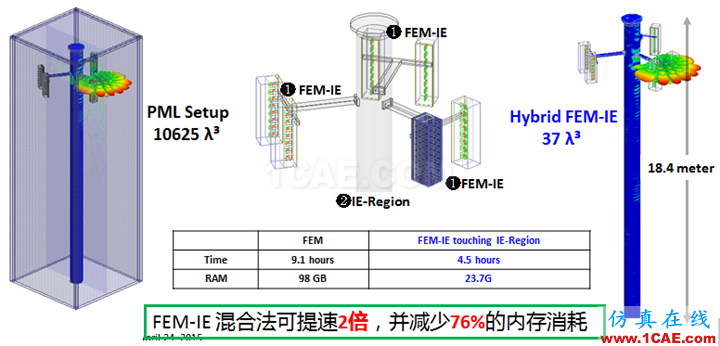

FEBI求解器的求解效率与普通的FEM求解器的对比:
由上图可以看到,FEBI求解器
相比FEM求解器在求解效率上有很明显的提升。因此IE求解器非常适合用于介质腔体、天线及天线罩一体化、天线布局,反射面天线、整车电磁兼容分析等。
HFSS-FEBI求解器使用指南:
1.新建一个Project文件并添加HFSS Design:
2.模型参数化建模。
3.绘制Airbox辐射盒子:
FEBI求解器在原则上对辐射盒子到辐射体的距离尺寸没有要求,但一般仍然建议尺寸放到λ/8左右,保证积分面上的网格质量。
4.给材料赋值及边界条件:
5.设置端口和激励:
6.设置求解条件:

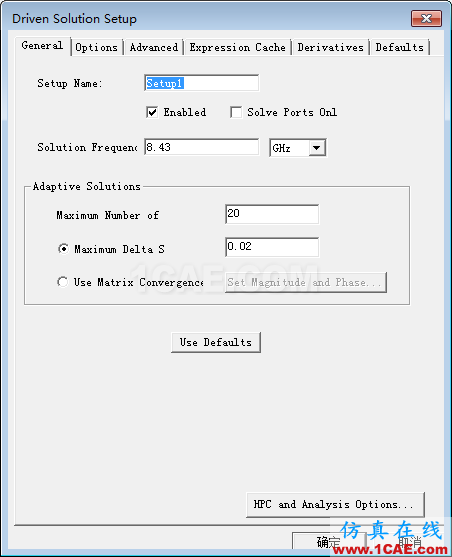

HFSS-FEBI的求解设置界面与普通的HFSS相同,如下图:
在进行表格网格剖分时,HFSS-FEBI将考虑到波长细分参数(Lambda Refinement),对于介质的表面,对应于电磁波在该介质中的波长;对于导体而言,则对应于电磁波在周围传播媒质中的波长。
6.结果查看和后处理:

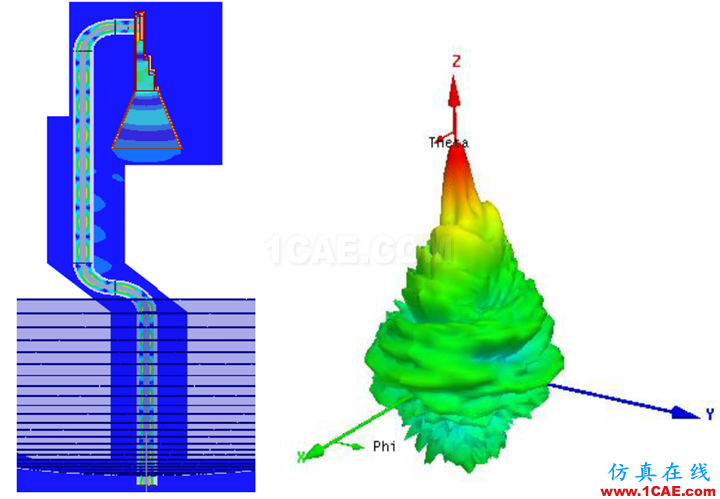

在后处理方面,HFSS-FEBI与HFSS基本一致,如下图:
HFSS-IE的仿真结果精度对比:
