影响天线互调结果的关键因素

2016-10-10  by:CAE仿真在线  来源:互联网


基站天线的三阶互调在系统运行中占有重要的地位,不仅影响通信信号的质量,而且也是各天线企业研发水平的重要表现,下面就这一问题做简要分析:



一、内在因素

基站天线种类繁多,不同型号和不同类型天线其结构也较为复杂。特别是一体化美化天线,因为应用环境的不同而衍生出了各种美化外罩。由于外罩形状的限制,设计难度比常规天线要大很多。纵观整个天线行业美化天线的互调指标一般都比常规天线差,这也是现有的技术水平所决定的。详细的就不再叙述,下面就对天线指标影响较大的几个地方分析一下。


1、电缆组件的影响

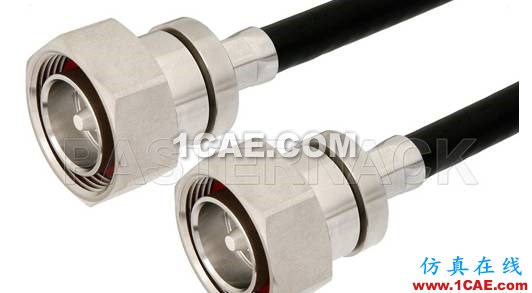

目前基站天线普遍采用的是DIN7/16电缆组件,在采购馈线组件时一定要保证交调指标合格,这是影响互调的入口环节,馈线组件过不了互调,就无法判断后面的影响因素了。电缆组件自身影响互调主要在DIN头的自身材料性质和电缆与DIN头连接工艺上,工艺控制好的互调指标就好,且稳定。

2、DIN7/16电缆头的固定影响

在生产过程中由于生产工人操作标准不尽相同,所以相同材料不同人员操作互调结果会有所不同,但这种结果差异可以尽量避免,尽量使用标准化安装工具,尤其是紧固的力度要相同,尽量要牢固,以免存放盒运输过程中造成互调测试结果的变化。


3、馈线接线盒的影响

天线馈线接线盒是致使互调无法通过的罪魁祸首之一,其中影响接线盒互调指标最重要的因素是接线盒内表面的镀层。有些供应商为了节约成本采用了一些含微量铁磁成分的材料,导致互调指标一直达不到要求。


4、焊锡丝质量的影响

在天线组装和焊接过程中,所使用的焊锡丝的质量好坏是直接影响互调指标的重要因素之一。有些企业为压低成本,不惜采购劣质焊接材料,可能是不够专业或辨识条件有限,造成产品通过率低,给企业造成不必要的损失。所以要想互调指标好,在采购焊锡丝之前先进行试验,确认没问题再购买。


5、固定螺丝材质影响

在产品研发过程中发现,用来固定天线部件的螺丝、螺母、弹平垫自身材质是影响天线互调指标的重要因素之一。固定天线部件的螺丝、螺母、弹平垫尽量采用不含铁磁材质的产品,一旦有鱼目混杂的产品混入其中,则对企业的生产带来严重的经济损失。


6、移相器的影响

移相器对于电调天线的互调指标有着至关重要的影响。结构定型的移相器性能还与材料自身和接触面的力度有很大关系,这也是电调天线的核心技术了。


二、外在因素

除了天线自身因素外,影响天线互调结果的还有测试方面的原因了。


1、互调测试仪器自身的稳定性影响

在测试产品之前要先确定设备本身的稳定性和可靠性。最简单的方法就是,开机预热一定时间后,用良好的互调负载测试互调结果的可靠性和稳定性,也就是看负载测试结果在相同条件下与以往的测试结果是否一致,如果一致说明机器本身没问题,可以进行下面的测试。


2、互调测试线的影响

测试线在测试系统中属于易损材料,理论插拔次数500次,但实际应用中远不止这个数,一般企业为了节约测试成本,都是用到达不到使用要求为止。线缆的损坏主要还是在电缆线和接头的连接处,在使用过程中易被认为损坏。建议使用过程中轻拿轻放,不过分弯曲电缆和连接处,这样线缆的使用寿命会长一些。


3、人为因素

有些测试人员在使用过程中不够专业, 比如:机器预热时间过短,人员靠产品过近,电缆随意弯曲,拧紧电缆头时松紧不定,这些都是影响测试结果的不确定因素。尽量采用力矩扳手拧接电缆头,排除以上人为因素的影响,最后才能得到更加准确的结果。


4、外部环境

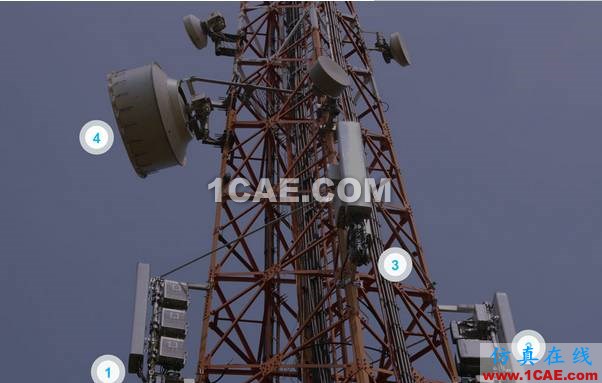

天线的安装位置也是影响天线互调指标的重要因素之一,比如:天线前方有阻挡物,特别是金属广告牌、楼顶的避雷扁铁等对互调指标的影响非常大,在实际安装过程中应尽量避免。
